主要技术指标
|
N1201SA技术指标 |
||
|
工作频率 |
140MHz～2700MHz |
|
|
频率步进 |
1kHz |
|
|
显示器 |
2.4寸TFT 分辨率320×240（QVGA） |
|
|
电池容量 |
2000mAH（7.4Wh） |
|
|
功率消耗 |
<1.5W |
|
|
充电电流 |
400mA |
|
|
充电接口 |
USB(暂只作为充电接口，数据传输暂不开放) |
|
|
自动关机 |
可设置（一直开，5分钟～60分钟可选） |
|
|
测量参数 |
电阻，电抗，驻波，s11 |
|
|
分辨率 |
4位有效数值 |
|
|
频率精度 |
±5ppm |
|
|

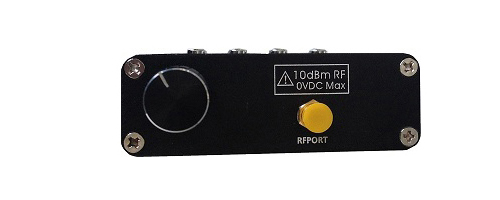

连接器 |
SMA-K |
|
|
测量范围 |
阻抗 |
0.1Ω～1000Ω（阻抗绝对值） |
|
驻波 |
1.000～65 |
|
|
s11（dB） |
0dB～-60dB |
|
|
误差（单点测量） |
阻抗 |
<阻抗绝对值×3%±0.1Ω（Z小于200Ω，<1.5GHz） |
|
驻波 |
<有效读数×10%±0.1 |
|
|
s11 |
0.1 dB /5° (0dB~-10dB) |
|
|
1 dB /10° (-10dB~-20dB) |
||
|
5dB/20° (-20dB~-40dB) |
||
|
方向性 |
<35dB（140MHz～2GHz校准后）,<30dB（2GHz～2.7GHz） |
|
|
扫描点数 |
280 |
|
|
输出电平 |
-18dBm |
|
|
工作温度 |
0℃～40℃ |
|
|
大气压力 |
860hPa～1060hPa |
|
| 外观尺寸 |
高120mm*宽86mm*厚30mm
|
|
本仪器一共有四个界面：单点测量，扫描功能，系统信息，校正和校准
开机默认进入到单点测量界面。
注意：为用户方便，每次校准时候都会自动将校正选项更改为用户校准。同时，为了保证校准的完整性，校准过程中，自动关机功能失效，即保持一致开机。
开机和关机
关机状态按住CTRL键后按一下开关机键开机。
开机状态下，长按（2S以上）开关机键，松开后，仪器将关机
开机状态下，长按（2S以上）开关机键，松开后，仪器将关机
仪器使用的一些建议
1、 为了保证测量和校准的精度，请预热仪器至少15分钟。
2、 请尽量使用质量较好的射频线缆和连接器。
3、 校准好的电缆做好标记，下次可以不需要校准而直接使用。
4、 测试电缆过程影响测量精度，所以建议在可能的情况下，不要选择过长的测试电缆。
5、 测量和校准前，请确定周围没有强无线信号，以免干扰造成测量结果不准确。
6、 如果对阻抗测量本身不了解，可以参考矢量网络分析仪的使用说明和教程。本仪器相当于单端口矢量网络分析功能。
充电
由于本机的功耗较大，所以电池容量也较大，设计的充电电流限制是400mA，完全放电到充电完成大约需要5小时。如果充电时处于开机状态，则整体电流消耗大约750mA，所以为了能够正常充电，请选用电流输出能力1A以上的手机充电器进行充电。仪器电池缺电后，请及时充电，以免损伤电池。
储存和运输
由于仪器内含锂聚合物电池存，储存时请将仪器充满电后关机存放。如果长期不用，建议每隔1年充电一次，以免电池缺电损坏。
运输时，请做好防震防摔包装。内含电池，建议陆路或水路运输。
注意事项
1. 电池欠电后及时充电，避免长期处于缺电状态。
2. 射频接口为SMA-K，由于铜比其它金属的强度相对较低，请尽量小心保护，避免跌落、磕碰损伤
保修和维修：本仪器自售出后提供一年的免费保修服务
140MHz测试200欧姆电阻
