4K 4x1HDMI切换器

4K HDMI 4进1出切换器 有ARC功能  带16种EDID 设置和分辨率保存



4K 4x1HDMI切换器



3、使用手册一份



LED-ARC：ARC状态指示灯（LED点亮时ARC启动，此时光纤输出电视的ARC音频；LED熄灭时光纤和RCA输出HDMI分离音频）

LED-Out:HDMI输出端口指示灯

LED-IN1～4：HDMI输入端口指示灯

IR：红外线遥控接收窗口

EDID Select：内置EDID模式选择旋转开关。(需与SAVE键配合使用)

DC5V：直流电源输入端（支持5-12V宽电压范围输入）

HDMI IN1～4：HDMI高清输入端

HDMI OUT：HDMI高清输出端（支持ARC功能）

L-OUT-R：左/右声道模拟音频输出（非LPCM格式或多声道音频输入时，此端子无输出）

OPTICAL OUT：SPDIF光纤数字音频输出

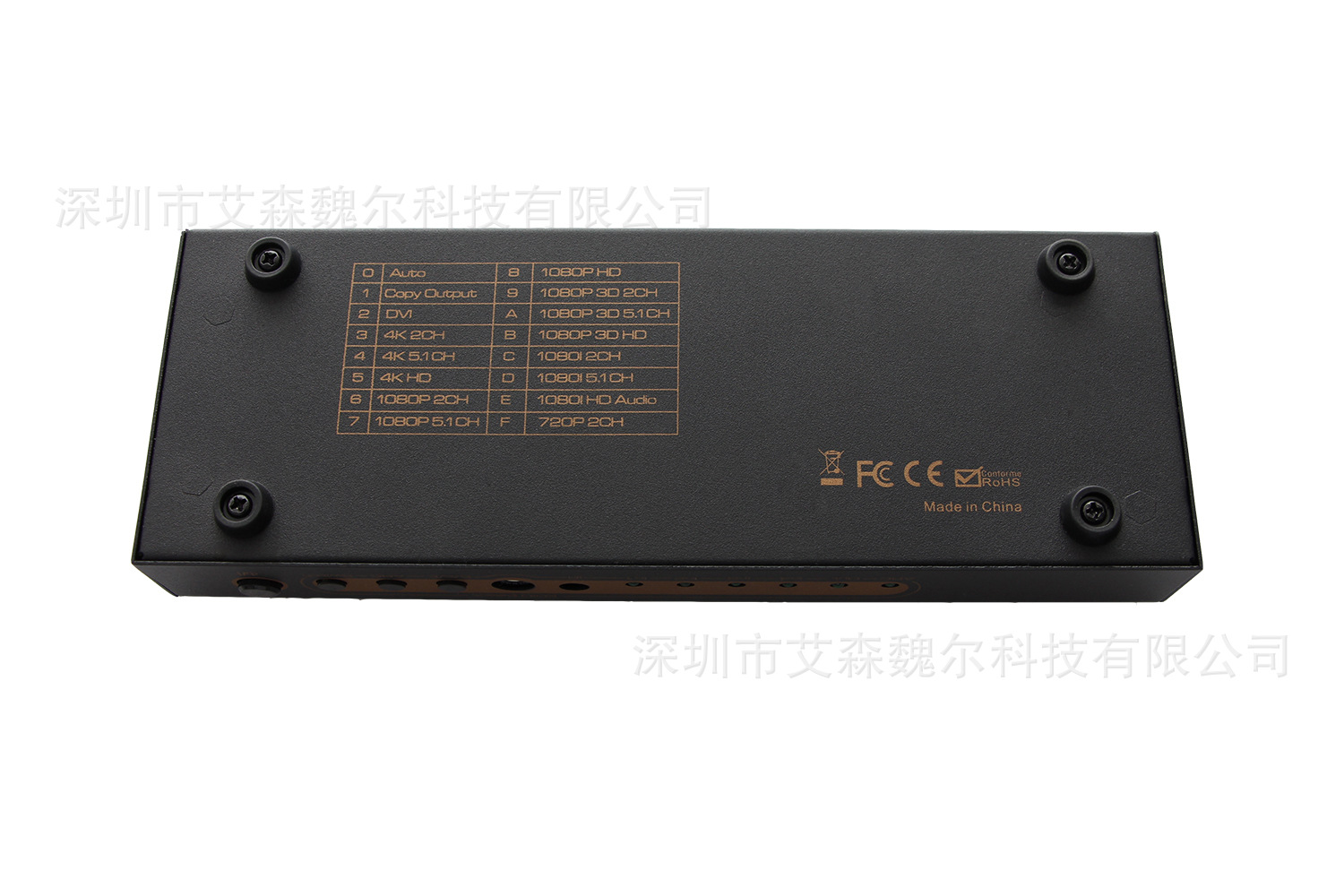

编号	EDID信息说明	编号	EDID信息说明
0	自动/直通模式	8	1080P/HD音频，最高支持7.1声道
1	COPY输出端的EDID	9	1080P 3D/2声道
2	DVI模式	A	1080P 3D/5.1声道
3	4K/2声道	B	1080P 3D/HD音频，最高支持7.1声道
4	4K/5.1声道	C	1080I/2声道
5	4K/HD音频，最高支持7.1声道	D	1080I/5.1声道
6	1080P/2声道	E	1080I/HD音频，最高支持7.1声道
7	1080P/5.1声道	F	720P/2声道

SAVE键:选择内置EDID模式后，按SAVE键确定使用并保存当前通道内置EDID信息。

EDID模式选择旋转开关置于非“0”状态，下次切换到此通道时将直接使用保存

的EDID信息。旋转开关置于“0”时，此时将直接读取外部EDID,相当于直通，这时候

SAVE按键没有作用。请注意当你把EDID开关拨到“0”的状态的时候，机器会删除掉你

之前在输入端保留的EDID信息，你需要重新去保留需要的EDID信息（EDID按键拨到非

“0”位置）。

ARC键：启动/关闭ARC。（HDMI输出端所接电视支持ARC功能时，此键才生效。当ARC启动时，光纤将输出电视的ARC音频）

Switch键：短按此键为HDMI输入信号源选择；长按(长按时间大于两秒)此键为电源待

机/开机键。

 ：电源开关

连接与操作:

1、通过HDMI线缆将高清信号源的输出端连接到切换器任意一个输入端。

2、通过HDMI线缆将切换器的输出端连接到显示设备的输入端。

3、将电源适配器接到切换器电源输入端，再将适配器插头插入电源插座。

4、按下电源开关，设备开始正常工作。其中一个输入通道指示灯将点亮。

5、使用切换器上的切换键或遥控器选择对应的输入信号源。



产品规格:                                      HDSW0009M1

HDMI输入输出分辨率………………最高支持4K/30Hz，1080P/1080I/720P/576P/480P/60Hz

支持视频色彩格式………………………………………………24位/深色30位/36位/48位

支持HDMI音频格式………………………DTS-HD/Dolby-tureHD/LPCM/DTS/Dolby-AC3/DSD

最大传输带宽………………………………………………………………………………340MHz

最大传输速率……………………………………………………………………………10.2Gbps

输入输出TMDS信号…………………………………………………………0.5~1.5Vp-p(TTL)

输入输出DDC信号……………………………………………………………………5Vp-p(TTL)

HDMI输入线缆长度………………………………………………… ≤15mAWG26 HDMI标准线

HDMI输出线缆长度…………………………… ≤15m（1080P）/8m(4K) AWG26 HDMI标准线

最大工作电流………………………………………………………………………………400mA

电源适配器规格…………………………… 交流输入100V-240V 50/60Hz;直流输出:5V/1A

工作温度……………………………………………………………………………-10～+55℃

存贮温度……………………………………………………………………………-20～+60℃

工作湿度…………………………………………………………………10～90%RH（无冷凝）

存贮湿度……………………………………………………………………5～95%RH（无冷凝）

外壳尺寸…………………………………………………………………………205x74x26 (mm)

重量 …………………………………………………………………………………………370g



注意事项:

请正确使用并妥善保养，以保证产品性能以及正常工作。

1、要远离潮湿、高温、多尘、腐蚀性及氧化性气体环境以免损坏。

2、所有部件应避免强烈振动，不得碰撞、敲击、跌摔，以免损坏。

3、请勿用湿手接触本机电源适配器插头。

4、从电源插座上拔掉适配器插头时，请握住插头,不要拉电源线。

5、机器不用时请关掉电源(长期不用时请拔掉电源适配器插头)。

6、请勿开启机盖，切勿接触机内任何器件。

必须使用厂家提供或经厂家认可的电源适配器。
