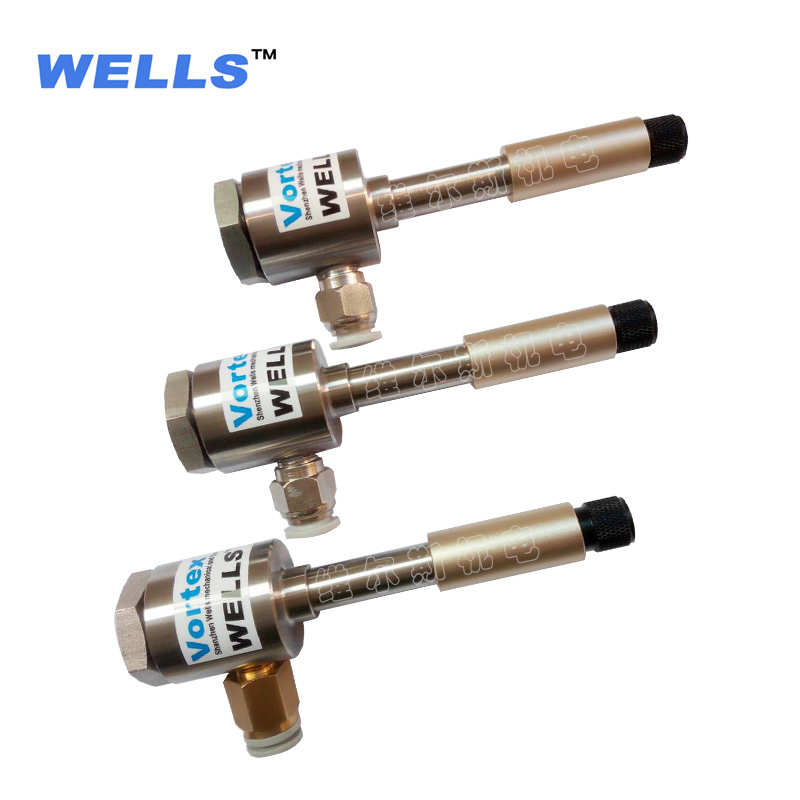

涡流管

    供应涡流管、涡漩管生产厂家、冷风管价格涡流管制冷器



众里寻它千百度 你说几度就几度

          ——维尔斯WELLS专业涡流管可瞬间降温-46℃

产品无活动部件、只需压缩空气动力源、温度可调

——————————————————————————————

涡流管简介：

       涡流管制冷系统首先是由法国人兰克提出的。他在1933年发明一种装置，可以使压缩气体产生涡流，并将气流分成冷、热两部分。该装置称为涡流管，又叫兰克管。这种制冷方法称为涡流管制冷。它由喷嘴、涡流室、管子、控制阀和消音器组成。涡流室将管子分为冷端、热端两部分。涡流管(Vortex Tube)又称涡漩管、冷风管、冷气管、局部冷却器、点制冷器、干式制冷器等

——————————————————————————————

涡流管怎么运行：

       涡流管是一种结构非常简单的能量分离装置，它是由喷嘴、涡流室、分离孔板和冷热两端管组成。工作时压缩气体在喷嘴内膨胀加速后旋转，然后气流以1,000,000 rpm的速度沿切线方向进入涡流管热端。气流在涡流管内高速旋转时，经过涡流变换后分离成总温不相等的两部分气流，处于涡流室中心部位的气流温度低，这股冷气流通过发生器中心形成超低温冷气汇集到冷气端排出。而处于涡流室外层部位的气流温度高，通过调节热端阀可调节冷热流量比例，从而可以得到你满意制冷效应或制热效应。







——————————————————————————————

涡流管性能特点：

1.低成本、免维护

2.体积小、重量轻、防冲撞

3.产冷气迅速、并可通过阀门快速调节

4.耐用 - 不锈钢材质、抗腐蚀、抗氧化、抗高温

5.无活动部件、不用电、不用任何化学物质、没电火花产生

6.温度可调 - 温度从-50°F 到 260°F (-46°到 +127℃)

7.瞬时冷却 - 制冷量最大可以达到6000 Btu/hr. (1512 Kcal / hr.)

8.可更换发生器调节气流，流量速率从1 到 100 SCFM (28 到 4248 SLPM)

——————————————————————————————

涡流管广泛用途：塑料或金属加工、木材加工、焊接、粘接、热密封、缝纫针、模具加工和其他制造行业上的冷却。例如：

1.冷却电子控制器                 5.冷却焊接件、冷却电子零件

2.机加工过程冷却                 6.热密封盖冷却

3.CCTV高温探头冷却             7.在实验室里用于冷却和干燥气体采样

4.热熔件成型的冷却               8.可用于制作人体空调服

——————————————————————————————

涡流管在工业系统中实用案例：



 ————————————————————————————

涡流管冷却比参数表：



涡流管型号及参数：





注：1.以上均在气压80-100PSIG（6-7公斤）下得出的参数，仅供参考

2.以上每种型号都配有热端调节阀和消音器

3.不锈钢材质,适用大部分常规场合,使用环境温度：-60℃~110℃；耐气压：<23bar（320PSIG）；铝合金材质,适用非腐蚀环境,使用环境温度：-35℃~72℃；耐气压：<13bar（180PSIG）

4. 使用无水无油的结晶压缩空气效果非常好。推荐使用过滤力为20微米或以下的过滤器

5. 涡旋管冷却器产生的温降跟气源温度密切相关，提高入口压缩空气温度将会相应提高冷空气温度

6. 为取得最好的冷却效果，请采用压力为80 至100 磅/立方英寸 (6至 7 公斤)的气源

7.可选配单头或双头万向软管，直接接在涡流管的冷气端上，通过万向软管将冷气吹向任一冷却点

8.可选配旋转磁性基座、可旋转磁性基座使得安装变简单，其体积很小——————————————————————————————

怎么选择合适的涡流管型号:

1. 在满足冷却要求的前提下适当的选择进气量较小的涡流管,这样降低成本，选较大进气量涡流管,当然能满足冷却要求,但耗气量大,增加了使用成本

2. 跟冷气温度和环境温度密切相关联：在相同温度下,冬天的冷气温度低,高温夏天冷气温度会变高;所以选择购买时势必要考虑到夏天的高温情况, 温度降幅不大的涡流管冬天可能有冷却效果,但在夏天可能就没有好的冷却效果了

3. 工厂空压机的供气流量和气压也会影响涡流管的冷却效果：工厂空压机供气流量有限时应选用相对应流量的涡流管,流量不足和气压很低时涡流管制冷效率会降低

4. 具体的使用环境，温度，耐压力要求：对于不锈钢涡流管来说,没有运动部件, 耐用性极高,所以几乎不需要考虑使用寿命的问题

5. 当然选择高效制冷的涡流管不仅制冷效果更佳，而且成本更低：原理上看，涡流管制冷的能效比不太高，低质量的涡流管的能效比就更低，制冷效果十分有限；高制冷效率的涡流管，可达到更佳的冷却效果. 购买涡流管是一次性投资,其实气体长期的耗费成本远远大于涡流管的购买成本

——————————————————————————————
