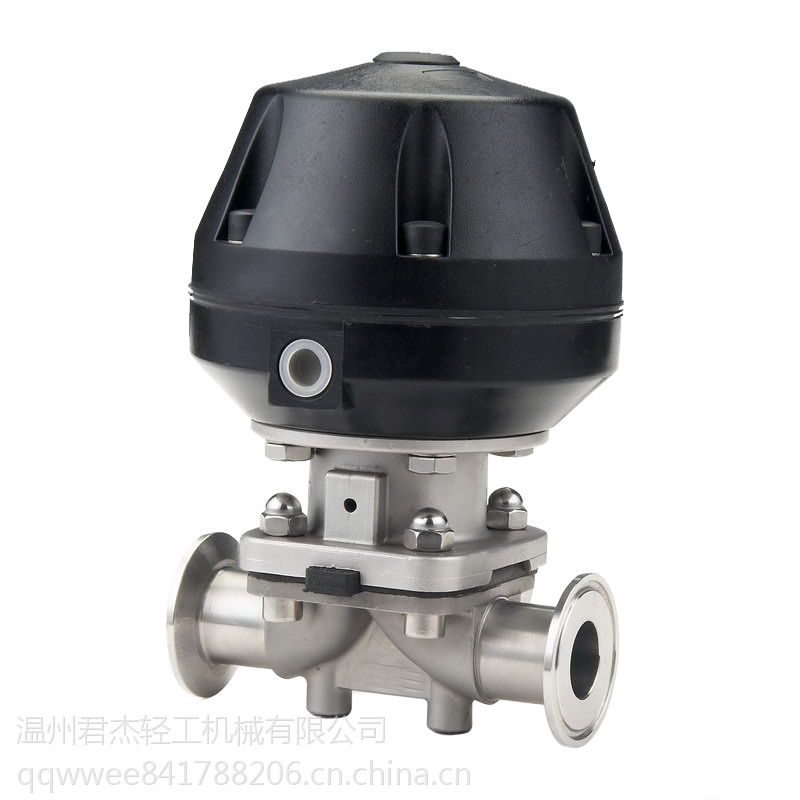

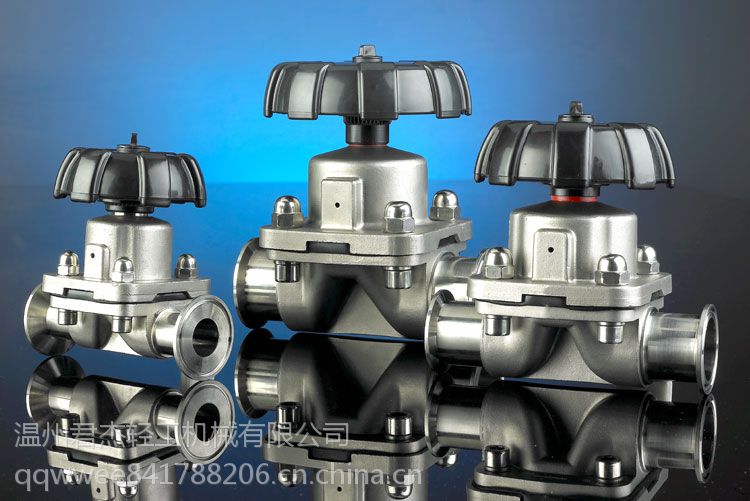

卫生级隔膜阀

卫生级隔膜阀由驱动装置进行遥控或通过手柄进行手动操作，驱动装置有三种标准：常闭形、常开型及气气型。具有结构简单、造型美观、拆装快捷，操作灵活，流体阻力小，使用安全可靠等优点。适用于化工、石油、冶金、水暧、食品、药品等行业的水、气、油品及腐蚀性介质的控制。

工作原理

可由驱动装置进行遥控或通过手柄进行手动操作。卫生级隔膜阀是利用阀杆将橡胶膜直接压在阀座连接方式

分类

卫生级隔膜阀采用连接形式有活套法兰连接、快卸法兰连接、焊接式连接。焊接式连接又分焊接式I型连接(即两端焊接)，焊接式II型连接(即一端焊接，另一端插入)。

活套法兰连接

型号

通径(DN)

ΦD

ΦB

ΦW

H

L

n-ΦC

法兰标准

GM-10

10

46

36

55

75

75

4-Φ6

JB919

GM-25

25

70

55

90

115

120

4-Φ7

GB/T6070

GM-40

40

100

80

100

132

150

4-Φ9

GM-50

50

110

90

100

157

180

4-Φ9

快卸法兰连接

型号

通径(DN)

ΦD

ΦB

ΦW

H

L

法兰标准

GM-10/KF

10

30

12.2

55

75

75

GB4892

GM-25/KF

25

40

26.2

90

115

100

GM-40/KF

40

55

41.2

100

132

150

GM-50/KF

50

75

52.2

100

157

180

/

焊接式连接

型号

通径(DN)

ΦD

ΦW

H

L

GM-10-H(Ⅰ)

10

19

55

75

150

GM-25H(Ⅰ)

25

32

90

115

200

GM-40H(Ⅰ)

40

45

100

132

240

GM-50H(Ⅰ)

50

57

100

157

240

GM-10H(Ⅱ)

10

9

55

75

150

GM-25H(Ⅱ)

25

19

90

115

200

优点

隔膜阀本身结构设计的原因特适合于超纯介质或污染严重，十分粘稠的液体、气体、腐蚀性或惰性介质。与控制设备相结合时，隔膜阀更能取代其它传统控制系统，尤其是适用于固体和易污染的惰性介质。
