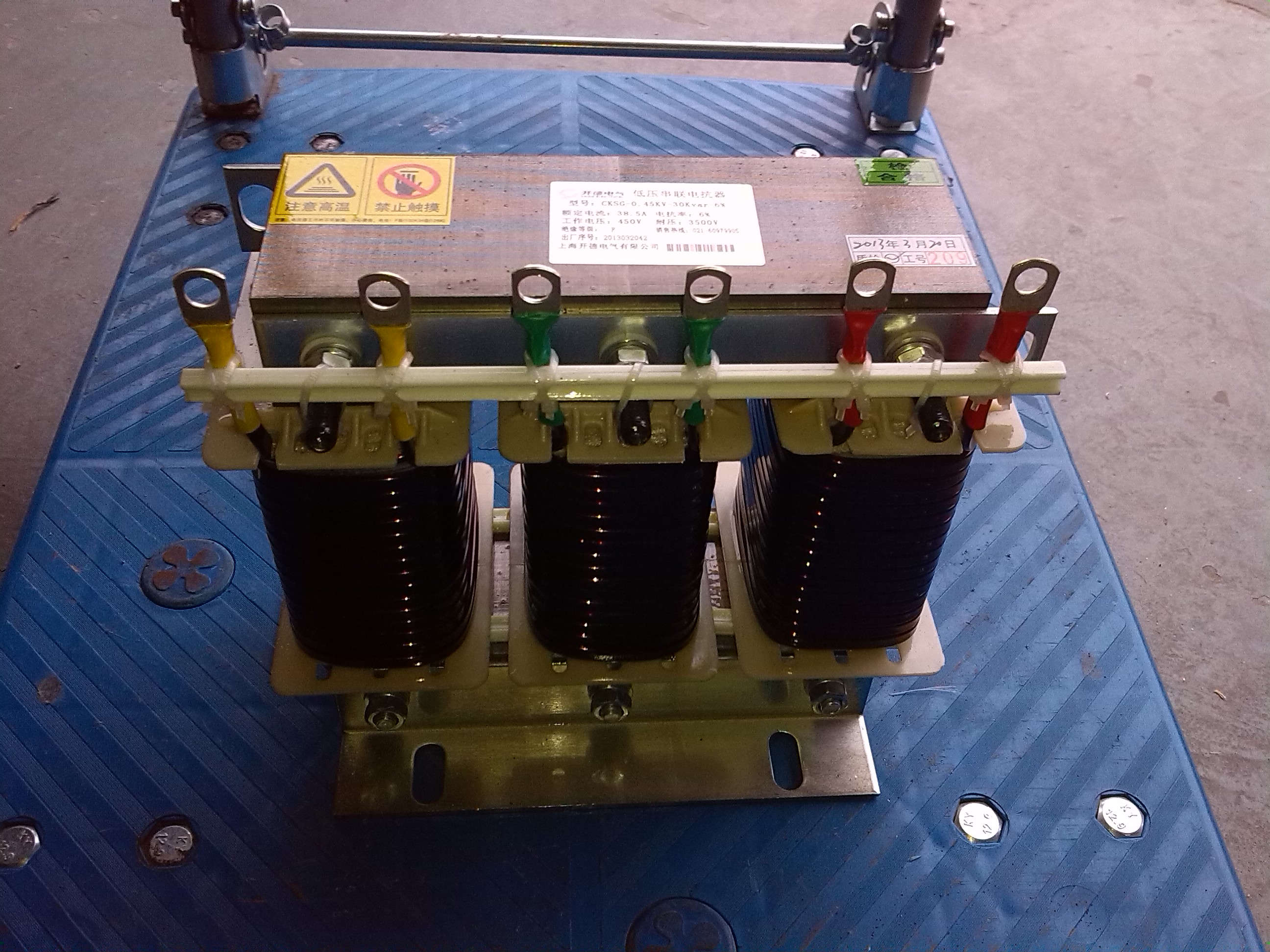

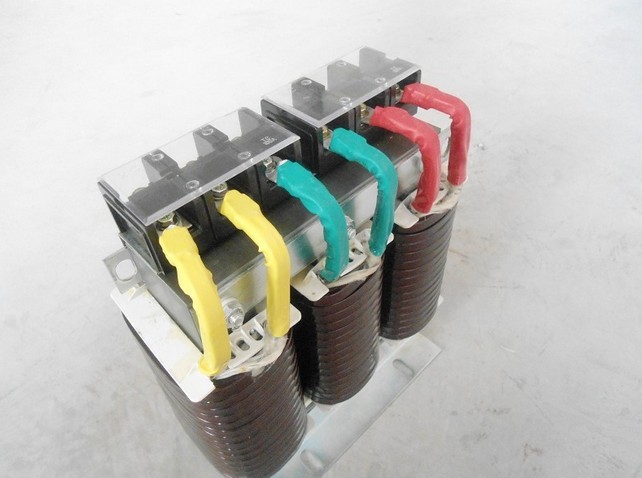

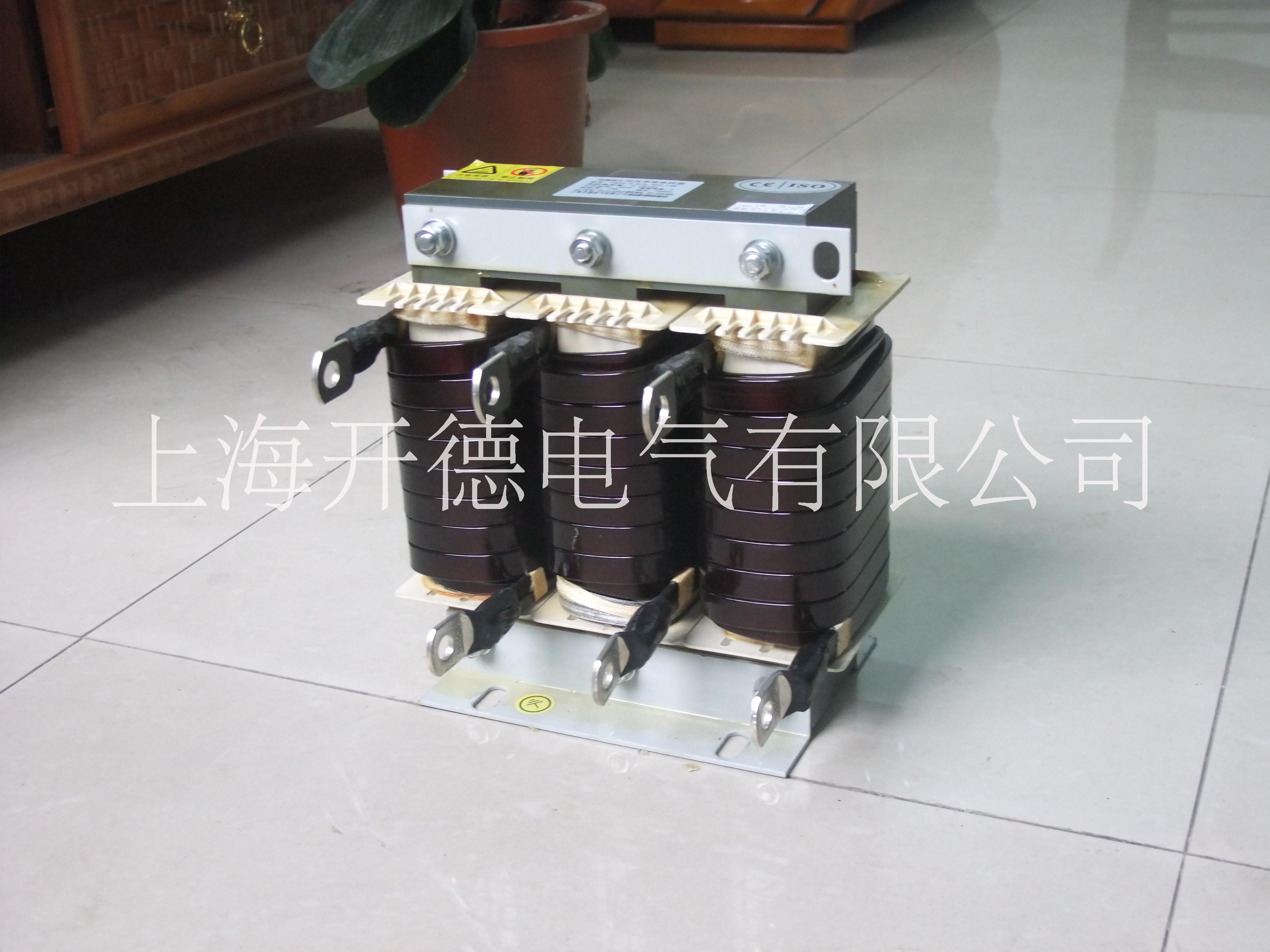

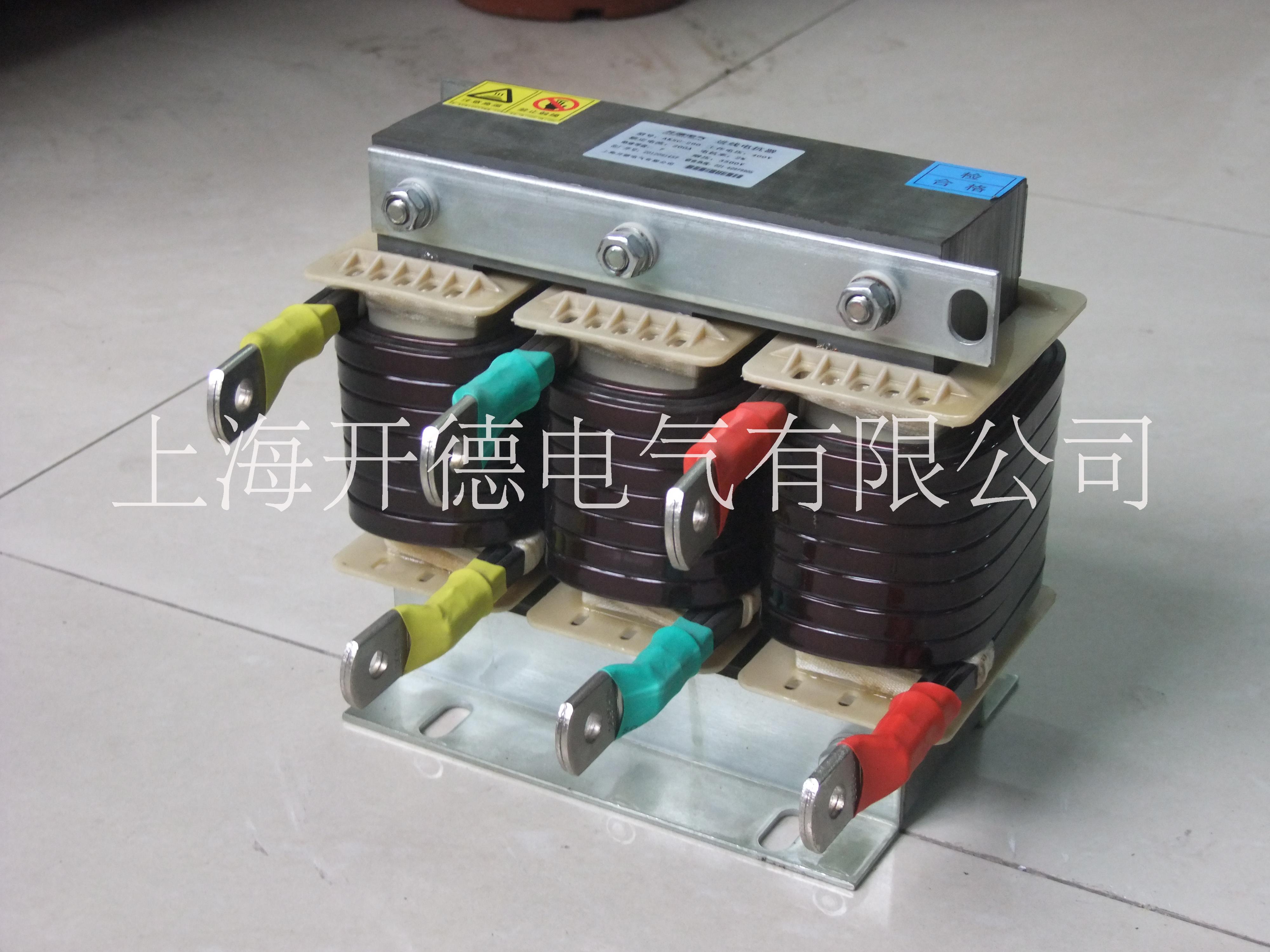

变频器电抗器

1.本系列电抗器产品应用于： 400V-690V变频器系统中。

2.电抗率的种类： 输入电抗器：2% ，输出电抗器：1% ，直流电抗器压降：15.2V。

3.电抗器各部位温升：铁芯温升[80K，线圈温升[85K。

4.电抗器噪声[65 dB。

5.电抗器能在工频加谐波电流不大于1.35倍的额定电流下长期运行。

6.在额定电流、额定频率下的电感量允许偏差范围为：±5%；分别在5%①、50%②、120%③的额定电流下，电抗器电感量线性度小于10%。

  （线性度=[(L①- L③)/ L②]）。

7.工频耐压：线圈对线圈，线圈对地，线圈对铁芯测试工频耐压为：3.5KV   1min 无放电、无闪络击穿等现象。
