商品详细描述

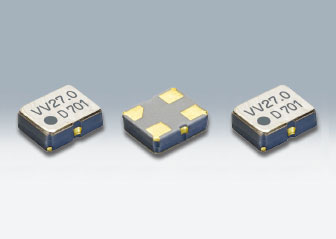

DSV211AV
优点

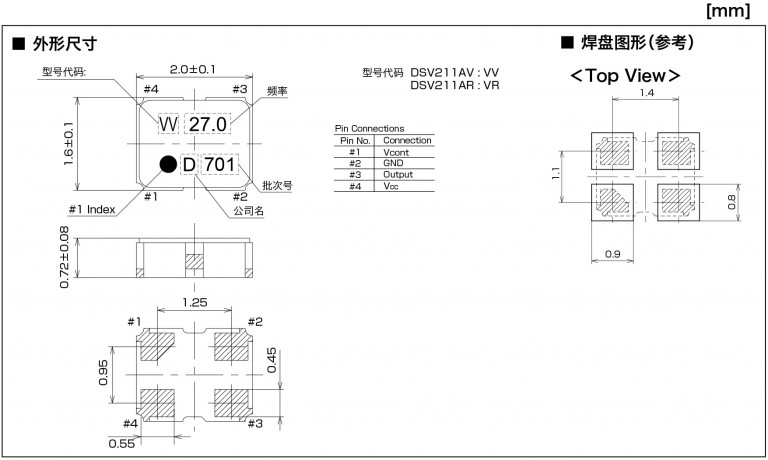

- 2016尺寸、厚度0.72mm、超小型SMD-VCXO
- 虽然小型但确保充足的可变量,频率发生线性变化模拟类型的VCXO
- 低消耗电流
用途
- 地面数字电视播放调谐器模块、媒体播放器、PND
- DVD、数字TV、STB
- 摄像头模块
一般规格
型号 | 符号 | DSV211AV | |
---|---|---|---|
输出频率范围 | fo | 19.2?80MHz | 12MHz, 19.2?80MHz |
电源电压 | VCC | +2.8V±0.28V | +3.3V±0.33V |
频率控制电压 | Vcont | +1.4V±1.4V | +1.65V±1.65V |
保存温度范围 | T_stg | -40?+85℃ | |
运行温度范围 | T_use | -10?70℃/-30?+85℃ | |
频率公差(含常温偏差) | f_tol | ±40×10-6 max. | |
频率可变范围 | f_cont | ±100×10-6 min. [Positive Slope] | |
消耗电流 | ICC | 9.4mA max. [No Load] | 13.6mA max. [No Load] |
输出负载 | L_CMOS | 15pF | |
波形对称 | SYM | 45?55% [50% VCC Level] | |
0电平电压 | VOL | VCC×0.1 max. | |
1电平电压 | VOH | VCC×0.9 min. | |
上升时间、下降时间 | tr, tf | 10ns max. [10?90% VCC Level] | |
周期抖动(1) | tRMS | 2.5ps typ. (σ) | |
tp-p | 23ps typ. (Peak to peak) | ||
总抖动(1) | tTL | 35ps typ. [tDJ + n×tRJ n=14.1(BER=1×10-12)(2)] | |
相位抖动 | tpj | 1ps max. (fo offset:12kHz?5MHz) | |
包装单位 | - | 2000pcs./reel(φ180) |
(1)通过WAVECREST DTS-2075测量。
(2)tDJ:Deterministic jitter tRJ:Random jitter
有关其他规格或者特殊规格请咨询营业部门。
