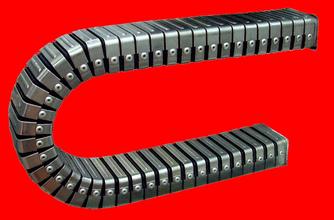

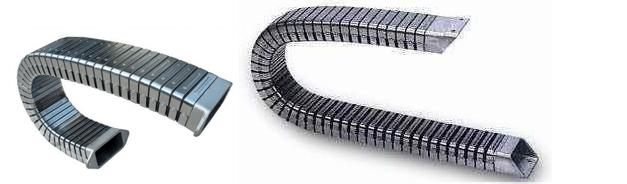

DGT型导管防护套直销价格

装配示意图		选型
		注明规格与型号如下所示： （1） 如1#1200-D-Ⅱ或25×45×1200-A-Ⅱ （2） 如3#1800-CD-Ⅲ或52×102×1800-DD-Ⅳ 选型请注意规格、型号、装配形式A、B、C、D。



规格参数表
型 号	1#	2#	3#	4#	5#	6#	7#
规 格	25×45	38×73	45×90	52×102	60×120	60×150	72×162
外 型	39×62	53×91	61×108	70×122	81×144	81×184	93×186
弯曲半径	60	100	120	140	160	165	185
不支承长度M	1.5	2	2.2	2.5	2.7	2.9	3.0
负载重量	3	4	5	8	10	14	20

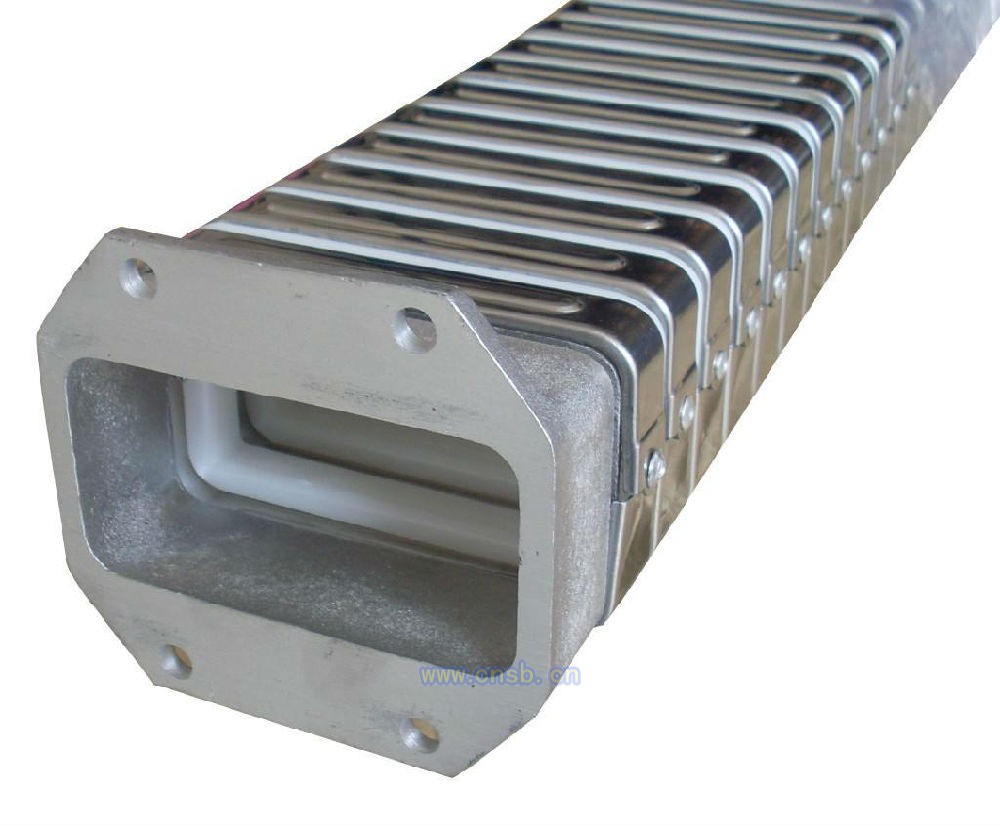

	A型接头参数表
	规格\参数 h b e d1 l1 l2 25×45 39 62 22 φ6.5 30 15 38×73 53 91 50 φ6.5 30 15 45×90 61 108 62 φ6.5 35 15 52×102 70 122 65 φ8.5 40 20 60×120 81 144 70 φ8.5 40 20 60×150 81 184 80 φ8.5 40 20 72×162 93 186 100 φ8.5 45 20

	B型接头参数表
	规格\参数 h b e d1 l1 l2 25×45 39 62 75 φ6.5 30 90 38×73 53 91 105 φ8.5 35 120 45×90 61 108 128 φ8.5 40 137 52×102 70 122 140 φ8.5 40 160 60×120 81 144 155 φ8.5 45 167 60×150 81 184 188 φ8.5 45 197 72×162 93 186 200 φ8.5 45 226

	C型接头参数表
	规格\参数 h b eb d1 l1 eh h1 25×45 35 60 18 φ6.5 30 55 80 38×73 50 85 45 φ6.5 35 70 95 45×90 114 103 52 φ8.5 40 87 102 52×102 65 114 60 φ8.5 40 90 115 60×120 73 132 68 φ8.5 42 103 123 60×150 73 163 83 φ8.5 44 103 123 72×162 85 175 95 φ8.5 45 110 135

	D型接头参数表
	规格\参数 h b e d1 l1 l2 25×45 39 62 22 φ6.5 60 15 38×73 53 91 50 φ6.5 65 15 45×90 61 108 75 φ6.5 65 15 52×102 70 122 82 φ8.5 70 20 60×120 81 144 100 φ8.5 70 20 60×150 81 184 130 φ8.5 70 20 72×162 93 186 140 φ8.5 75 20

如果您在安装时有何不解，或有什么想法或愿望，请及时与我公司联系，我们在24小时内帮您解决。

欢迎有需要的用户与我们联系，索取详细样本。我公司将以一流的质量，良好的信誉，为用户提供满意的服务
