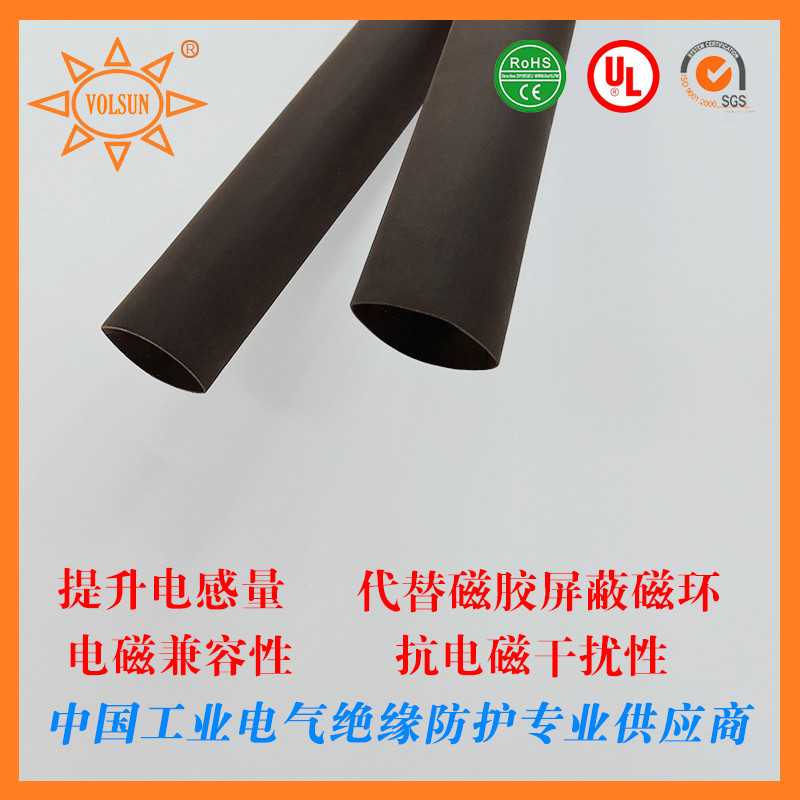

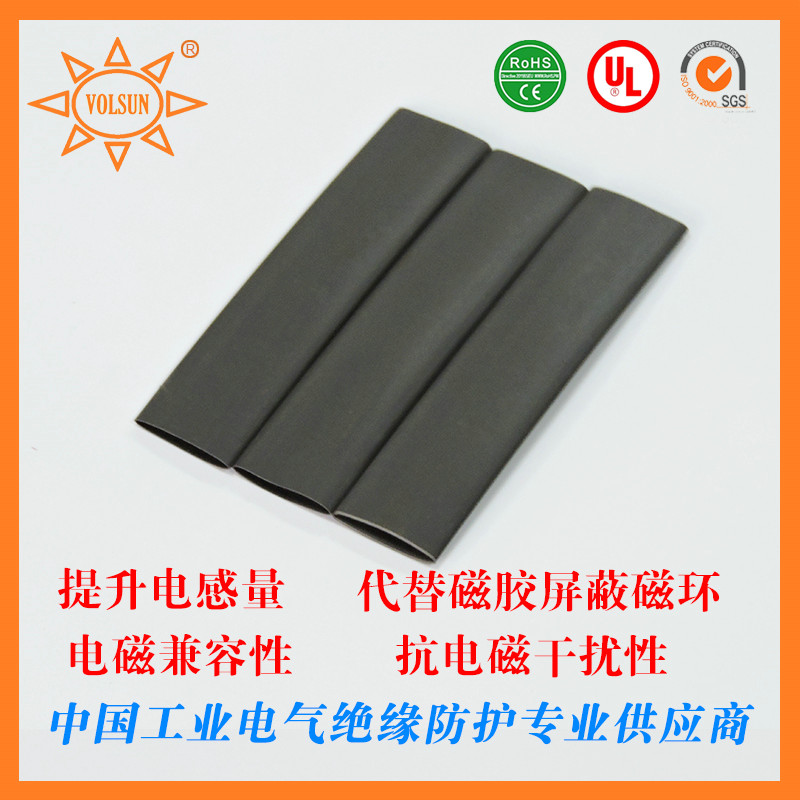

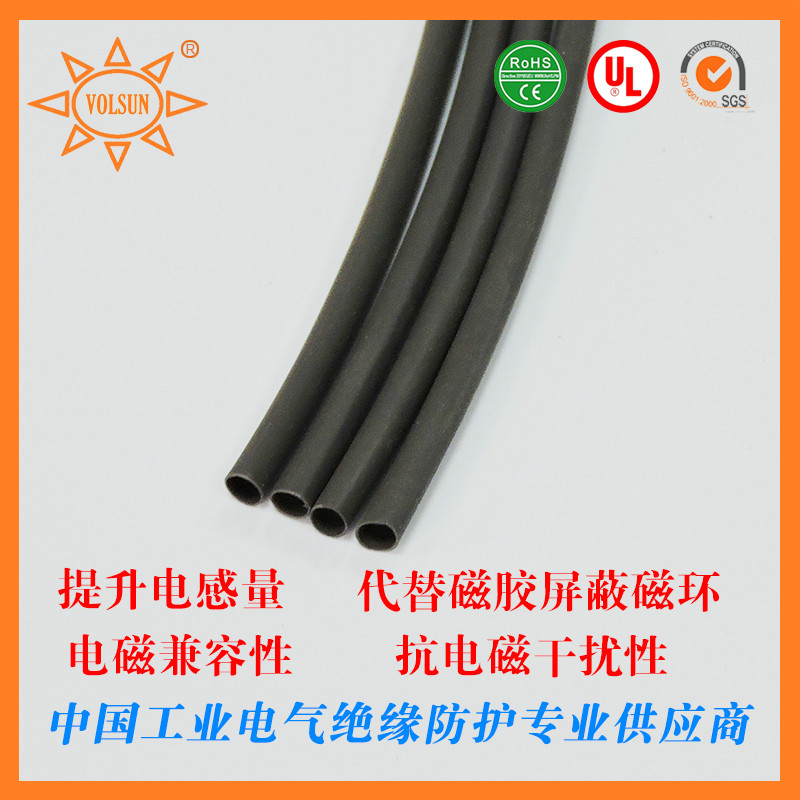

TZRS-CX10(2X)CX30(2X)磁性热缩管
【产品介绍】
是一种结合了热缩材料技术与高性能导磁材料技术的新型套管产品。可在电磁环境下形成闭合磁路，具有降低环境电磁辐射和保护电子元器件及电路系统的功能。具有与普通热缩套管相似的柔软、耐腐蚀、绝缘等特点，可应用于电子元器件、通信电路、家用电器等需要降低电磁辐射及电磁干扰的领域。
【产品特点】
1、可替代磁胶和屏蔽磁环，为功率电感外层提供屏蔽磁路；亦可用于非屏蔽电感的电磁兼容性提升，CX10可提升电感量约10%，CX30可提升电感量约30%
2、电磁兼容性(EMC)、抗电磁干扰性(EMI)优异
3、热缩倍率：2:1
4、收缩温度：84℃～120℃
5、使用温度：-55℃～125℃
6、环保标准：RoHS
7、标准颜色：黑色
【技术指标】
|
性能 |
指标 |
测试方法/条件 |
|
拉伸强度 |
≥11.7MPa |
GB/T1040 |
|
断裂伸长率 |
≥300% |
GB/T1040 |
|
热老化后拉伸强度 |
≥7.3MPa |
158℃×168h |
|
热老化后断裂伸长率 |
≥100% |
158℃×168h |
|
耐电压 |
1500V,1min不击穿 |
UL224 |
|
热冲击 |
不发粘，不龟裂 |
225℃×4h |
|
抗冷弯曲 |
不龟裂 |
-30℃×1h |
|
体积电阻率 |
≥1012Ω.cm |
GB/T1040 |
|
铜安定性 |
通过 |
UL224 |
|
抗腐蚀性 |
通过 |
UL224 |
【结构示意图】
【规格表】
|
规格 |
收缩前尺寸 |
全缩后尺寸(mm) |
标准包装 |
||
|
内径D |
平均壁厚 |
内径d |
壁厚w |
(米/盘) |
|
|
Φ3.0 |
3.5±0.3 |
0.25±0.05 |
≤1.5 |
0.45±0.10 |
200 |
|
Φ4.0 |
4.5±0.3 |
0.25±0.05 |
≤2.0 |
0.45±0.10 |
100 |
|
Φ4.5 |
5.0±0.3 |
0.25±0.05 |
≤2.3 |
0.50±0.10 |
100 |
|
Φ5.0 |
5.5±0.4 |
0.28±0.06 |
≤2.5 |
0.56±0.10 |
100 |
|
Φ6.0 |
6.5±0.4 |
0.28±0.06 |
≤3.0 |
0.56±0.10 |
100 |
|
Φ7.0 |
7.5±0.4 |
0.28±0.06 |
≤3.5 |
0.60±0.10 |
100 |
|
Φ8.0 |
8.5±0.4 |
0.28±0.06 |
≤4.0 |
0.60±0.10 |
100 |
|
Φ9.0 |
9.5±0.4 |
0.30±0.08 |
≤4.5 |
0.60±0.10 |
100 |
|
Φ10.0 |
10.5±0.4 |
0.30±0.08 |
≤5.0 |
0.60±0.10 |
100 |
|
Φ11.0 |
11.5±0.4 |
0.30±0.08 |
≤5.5 |
0.60±0.10 |
100 |
|
Φ12.0 |
12.5±0.5 |
0.30±0.08 |
≤6.0 |
0.60±0.10 |
100 |
|
Φ13.0 |
13.5±0.5 |
0.35±0.10 |
≤6.5 |
0.65±0.10 |
100 |
|
Φ14.0 |
14.5±0.5 |
0.35±0.10 |
≤7.0 |
0.65±0.10 |
100 |
|
Φ15.0 |
15.5±0.5 |
0.35±0.10 |
≤7.5 |
0.65±0.10 |
100 |
