商品详细描述
安装与调整

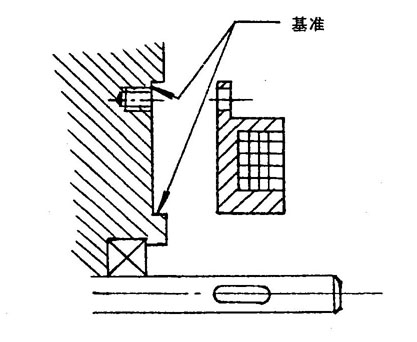

1、磁轭安装
(1)、应对准基准面,保证磁轭轴线与轴同心,并与基准面垂直,见面4所示。
(2)、注意不要碰坏引出线,安装时应将引出线固定。
(3)、因有磁场产生,应用不导磁材料隔磁。
(4)、因材质较软,应防止碰撞、变形。
图4

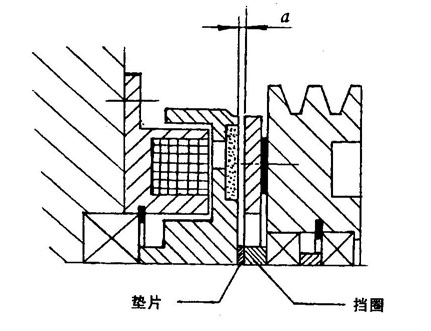

2、转子安装
(1)、注意不要用锤子等硬物敲打转子,转子外圆和摩擦面易受损,须用挡圈小心顶入,由于材质软,不能倾斜。
(2)、把转子装在距磁轭容许的轴向间隙内,其值为0.8-1.3mm。
(3)、转子应转动灵活,轴向和径向不得有卡死现象。
图5
3、衔铁安装
(1)、将螺钉均匀、缓慢拧紧,并涂上少量防松胶。
(2)、涂胶不宜过多,挤进板簧中,会引起工作不良现象。

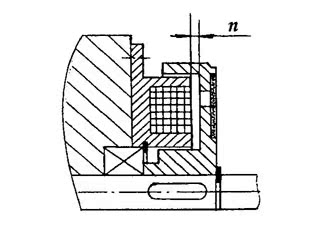

4、气隙的调整
(1)、离合器、制动器扭矩通过摩擦力传递,长期使用,则摩擦面磨损,间隙变大。超过极限,性能降低,需进行间隙调整。调整后重新正常工作,见图6所示。
(2)、磁轭、转子、衔铁部件端面加工有螺纹孔以使拆装方便。
(3)、气隙调整后,气隙a值应符合样本参数。
图6
