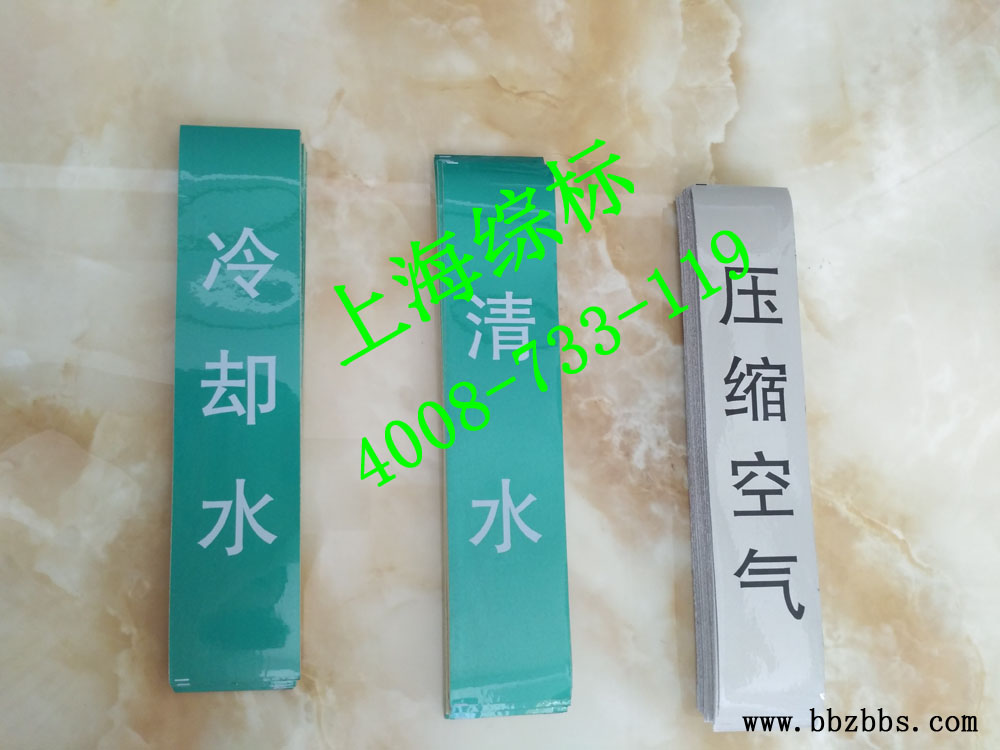

冷却水管道标识，管道标识

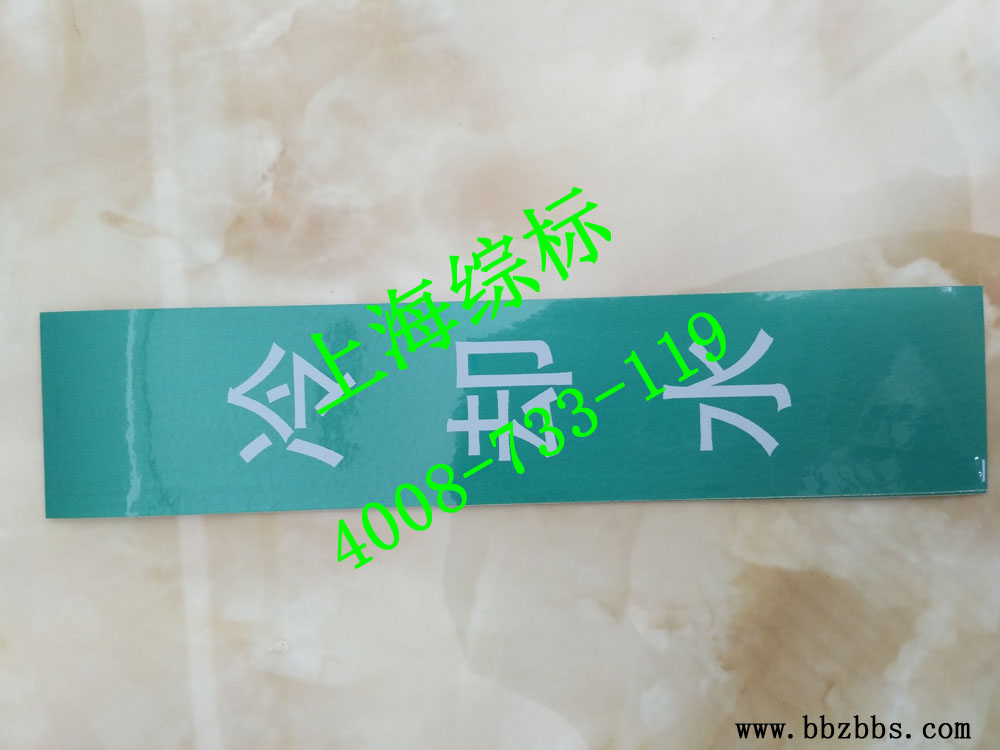

【产品名称】冷却水管道标识

【产品品牌】上海综标

【文字规格】60*300 mm

【箭头规格】50mm

【产品材料】聚苯乙烯

【产品颜色】绿底白字

【温馨提示】产品规格可根据需要定制，详情请咨询！

管道标识的标准

国内标准：GB7231-2003《工业管道的基本识别色、识别符号和安全标识》

国际标准：ANSI AB1-2007

管道中介质基本识别色对应的颜色标准

物质          标识

水         绿底白字

水蒸气     红底白字

空气       灰底黑字

气体       黄底黑字

酸和碱     紫底白字

可燃液体   棕底白字

气体液体   黑底白字

氧气       蓝底白字

管径尺寸对应的介质名称标识和箭头标识的尺寸

管径          介质名称标识      流向箭头色环宽度

外径59mm以下      40mm×200mm       30mm

外径60-159mm      60mm×300mm       50mm

外径160mm-250mm     100mm×600mm      100mm

外径250mm-500mm     150mm×800mm      100mm

外径500mm-700mm     300mm×900mm      120mm

外径700mm以上     400mm×1200mm     150mm

危险标识

适用范围：管道内的物质，凡属于GB13690所列的危险化学品，其管道应设置危险标识。

表示方法：在管道上涂150mm宽黄色，在黄色两侧各涂25mm宽黑色的色环或色带，安全色范围应符合GB2893的规定。

上海综标安全设备有限公司专业生产、制作管道标识、色环标识、工业管道标识、安全标识，产品特点：防水、防潮、防紫外线、耐高温）、耐酸碱腐蚀；不剥落、不退色、美观环保、安装简便。

管道标识的作用：便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断。对管道进行可视化，可以预知管道内流体的名称，预知管道危险性，防止误操作、误碰设备，预防事故的发生，提高管道操作、维护的效率。
