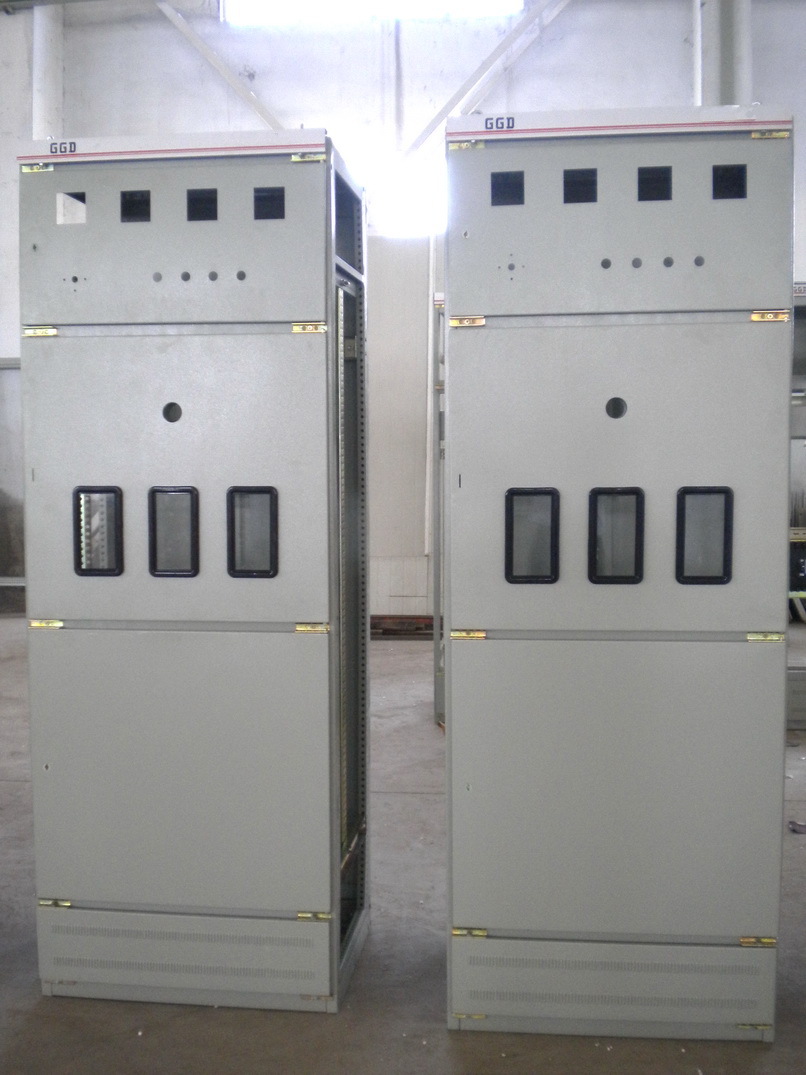

开关柜 GGD型壳体 电控柜

厂商 :青岛敏深风电科技有限公司官方店

山东 青岛
  • 主营产品:
联系电话 :18266622569
商品详细描述

一、结构特点

   1. 按用途分为:受电柜、母线联络柜、馈电柜、电动机控制柜、无功功率补偿柜、 照明配电柜 。

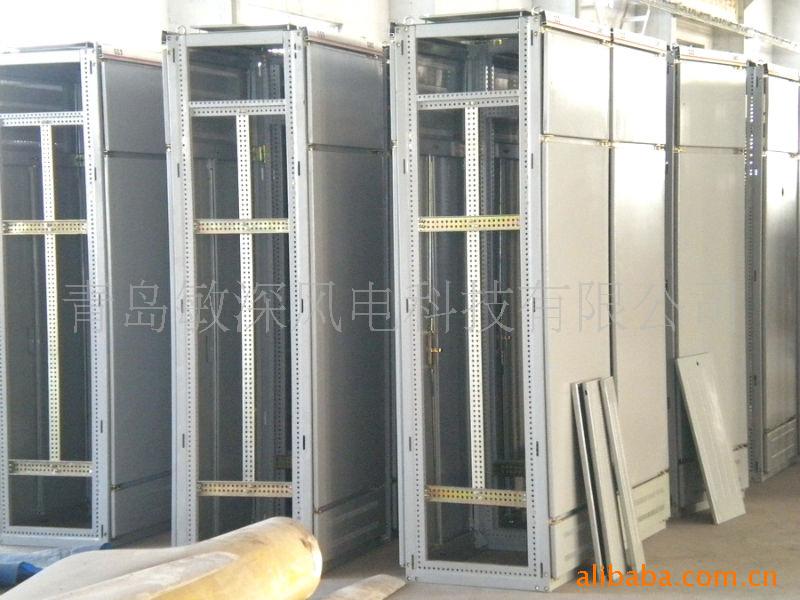

  2. 柜体结构:

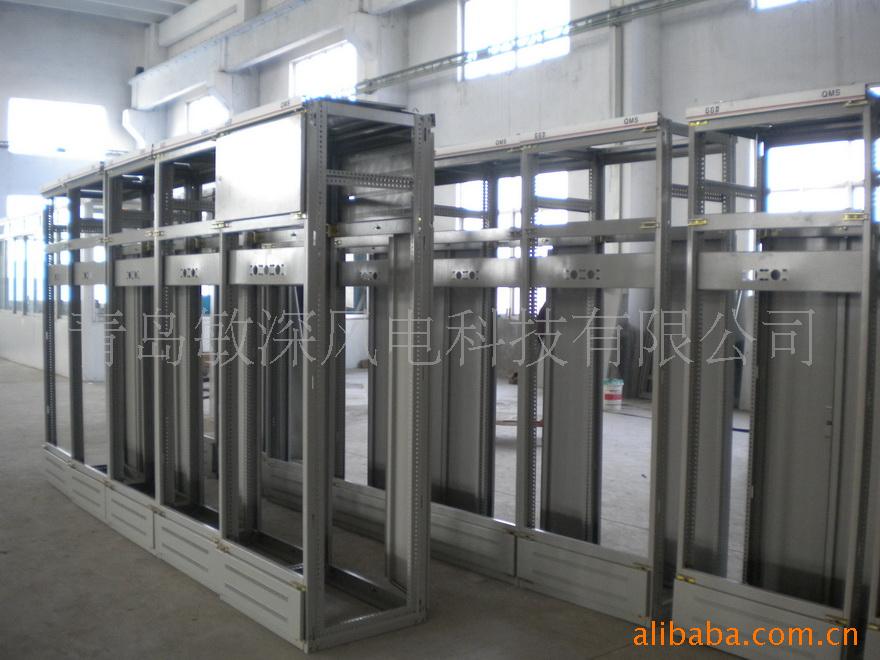

  (1) 柜架用8MF冷弯型钢材局部焊接拼装而成,构架上分别有按E=20mm和E=100mm模数排列的安装孔,以提高产品装配的通用性。



  (2) 用高阻燃PPO材料热塑成型的ZMJ型母线夹为积木式结合结构、机械强度和绝缘度高。

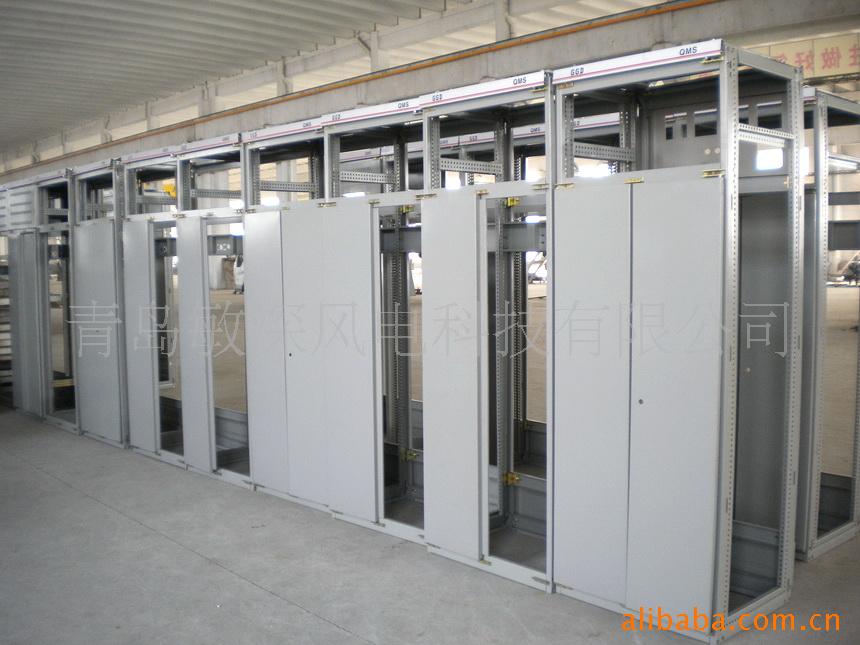

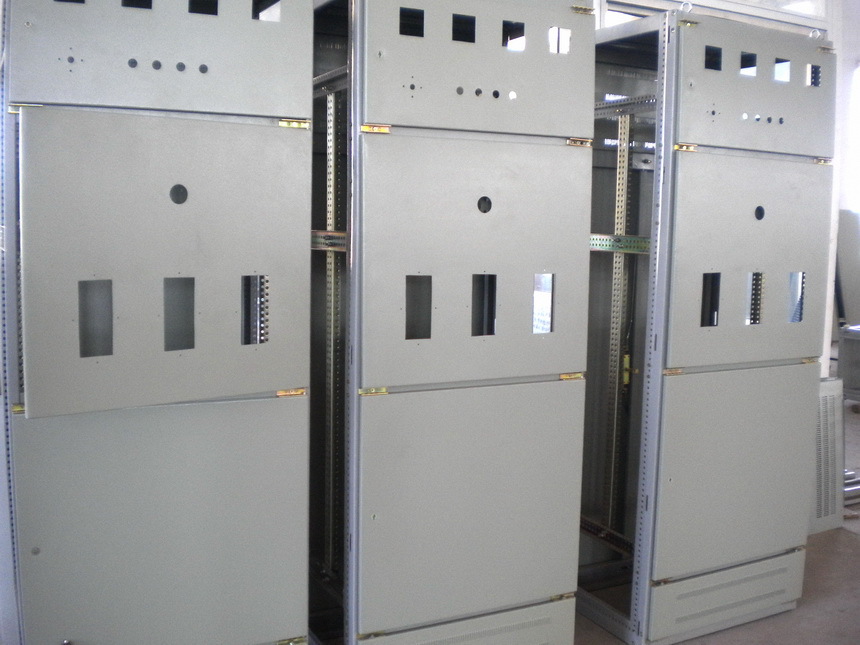

  (3) 1000mm和1200mm宽的柜、正面采用对称的双门结构、600mm和800mm宽的柜采用整门结构,柜体后面采用对称式双门结构柜体结构为不靠墙安装结构。



  (4) 柜门采用镀锌转轴式铰链与构架相连、安装、拆卸方便,门的折边处有橡胶镶条。



  (5) 柜内的安装件与构架间用接地滚花螺钉结构构成完整的接地保护电路。



  (6) 柜体的顶盖,可在需要时拆除,便于主母线的装配和调整。

二、订货须知

     用户订货时,请提供下列资料:



  1.产品的全型号



  2.主电路系统组合顺序图、平面布置图;



  3.柜内元器件清单,以及开孔尺寸;



  5.用户如有特殊要求应与制造厂协商解决;
