聚氨酯防水涂料

   sbs防水卷材是国家重点推广生产的优质防水卷材，该产品系用沥青或热塑性弹性体（如苯乙烯-丁二细嵌段共聚物SBS）改型沥青浸渍胎基，两面涂以弹性体或覆盖聚乙烯膜等，下表面撒以细砂或覆盖聚乙烯膜所制成的防水卷材。这种卷材具有很好的耐高温性能，可以再-25℃到+100℃的温度范围内使用，有较高的弹性和耐疲劳性，以及高达1500%的伸长率和较强的耐穿刺能力、耐撕裂能力。适合于寒冷地区，以及变形和振动较大的工业与民用建筑的防水工程



 SBS改性沥青防水卷材，这种卷材具有很好的耐高温性能，可以在-25到+100℃度的温度范围内使用，有较高的弹性和耐疲劳性，以及高达1500%的伸长率和较强的耐穿刺能力、耐撕裂能力。适合于寒冷地区，以及变形和振动较大的工业与民用建筑的防水工程。

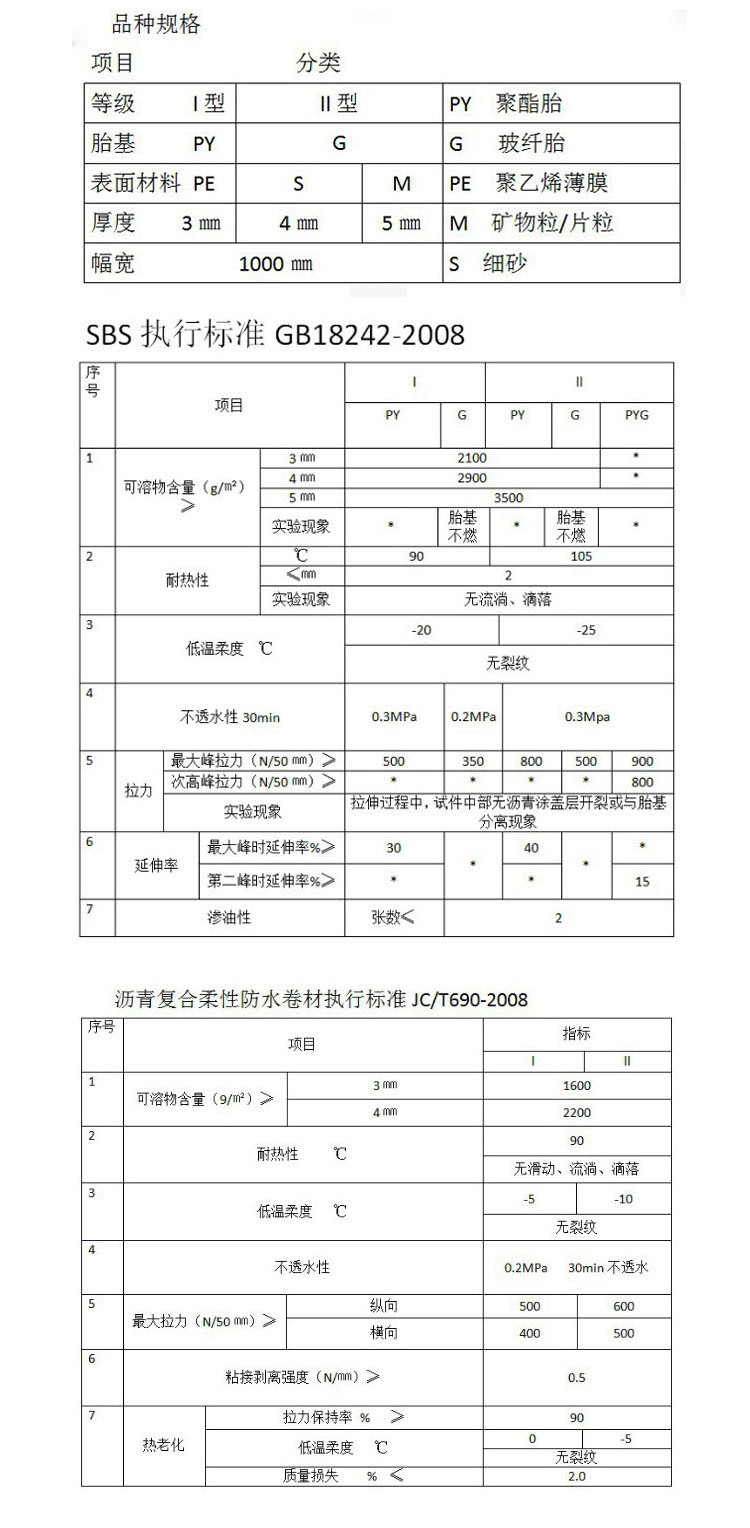

    按物理指标分为：Ⅰ（-20℃）、Ⅱ（-25℃）型两大类；



    按胎基可分为：聚酯胎、玻纤胎两大类；





     按覆面材料可分 为：PE膜（镀铝膜）、彩砂、页岩片、细砂等四大类；幅宽：1000mm，幅长有10m、15m两种规格；厚度：聚酯毡卷材3mm、4mm、5mm；玻纤毡卷材3mm、4mm；









◆饱和的沥青使材料有良好的防水性能。



◆优良的耐低温和耐高温性能，在-10℃—40℃环境下均可施工。



◆良好的耐候性。



◆优良的耐老化性能。



     低温柔性好，达到-25℃不裂纹；耐热性能高，90℃不流淌。延伸性能好，使用寿命长，施工简便，污染小等特点。产品适用于Ⅰ、Ⅱ级建筑的防水工程，尤其适用于低温寒冷地区和结构变形频繁的建筑防水工程。















    基本要求：基层必须平整、清洁、干燥，含水率应小于9％，然后用底油均匀涂漆刷基层表面，待其干燥后



铺贴方法：
     热熔法：用火焰喷枪或其他加热工具对准卷材底面和基层均匀加热，待表面沥青开始溶化并呈黑色光亮



状态时，边烘烤边铺贴卷材，并用压辊压实。同时应注意调节火焰大小和速度，使沥青温度保持在200～250



℃之间。施工完毕后，应再用冷粘剂对塔接边进行密封处理。
     冷粘法：用橡皮刮板将高聚物改性沥青专用粘接剂均匀涂刷在基层表面，然后，边铺卷材边用橡皮辊子



推展卷材一边排除空气至压实。当环境稳定低于15℃时，应采用热熔法处理塔接部位和卷材收头部位。
 塔接处理：长边塔接时单层防水塔接宽度≥100mm，双层防水≥80mm，短边塔接时单层应≥150mm，双层



应≥100mm。同时，粘贴要均匀，不可漏熔或漏涂，应有多余的热熔沥青或冷粘剂挤出并形成条状。



◆基层应坚实、干燥、平整





◆垫层施工一般采用钉接法，钉接密度一般建议每平方米使用钉子30个左右。





◆铺贴时要平整，不得起褶皱。





◆同层卷材搭接宽度不应小于500mm，上下层卷材搭接宽度不应小于80mm。





◆雨雪天及五级以上大风天不可施工，气温低于零度时不宜施工。





注意事项





◆本产品不宜外露使用。需要外露使用时须设保护层。





◆卷材应竖直码放并且不超过两层，运输和存放温度不宜高于50℃。

• 1、物流配送 可自提；可配送




• 2、付款方式 30%定金；70%发货前付清
