商品详细描述

联系电话：18856177735 QQ：956599935
undefined

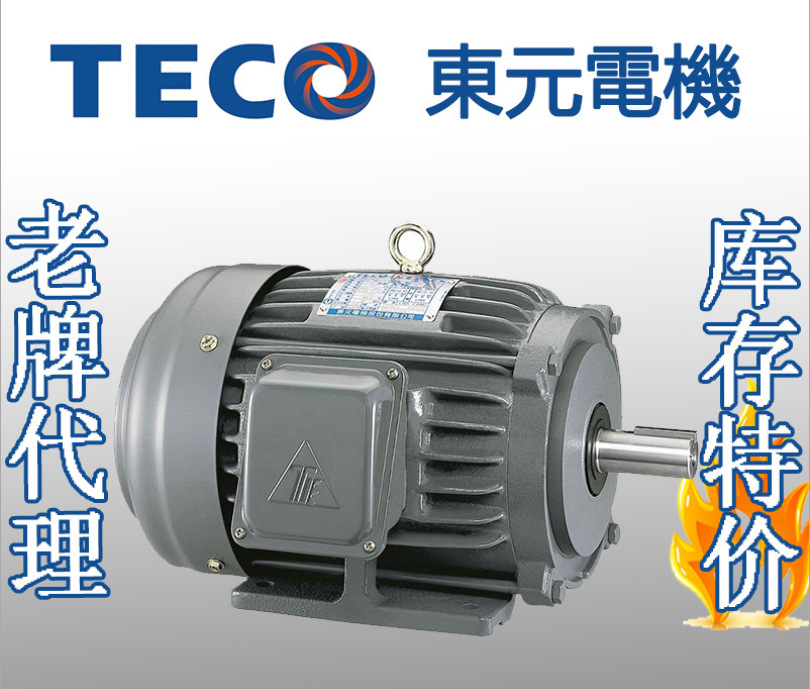

东元F系列标准电机产品系列：东元电机AEEF / 东元电机AEVF系列 TOP

● 采用国际电气协会（IEC）标准尺寸制造

● 绝缘等级：F 级

● 精密加工及动平衡，振动等级达NEMA MG1 1998 Part 7、IEC34-14之N级以上，振动低。

● 本三相马达设计符合国际品管规范，为低噪音、长寿命之电动机。

● 产品尺寸、特性依据IEC、JIS、CNC、等规格之要求，低振动、低噪音。

● F级绝缘，B级温升，使用系数1.0以上，绝缘系统经UL审核通过，满载温升低，绝缘寿命长。

● 保护方式IP54，防尘埃、防水溅，符合国际标准，更具安全保障性。

● 实验室测试获得美国商务部(DOC) NV LAP认证为亚洲第一家，精密度高，品质信赖性佳

产品规格：

马力(HP) 1/4~270 极数(P) 2、4、6 电压(v) 600以下频率(Hz) 50、60 框号(F#) 63~315M 保护方式 IP54

低压三相感应电机依据新修订CQC规格

采用IEC制定的国际标准尺寸特性符合CQC及JEM标准

东元刹车电机采用直流断电刹车，低噪音，配合结线变化，可适用多种电源。特殊内部结构，刹车制动力高，马达刹车灵活，对于紧急停止及起动

频繁的耐力特强。防止机械逆转及惯性大的重负载在短时间内停止，性能优越。

功能特性：

●刹车器结构简单：零件少，信赖度高，气隙调整容易，保养方便。

●体积小，重量轻，安装容易：马达与刹车器连为一体，体积减至最小，重量亦轻，结构牢固，小空间即可安装。

●刹车噪音低：采用D.C刹车，无电磁声，刹车噪音极低。

●适用多种电压：刹车器电源由马达抽头供应，可依据不同接线方式，取出适当电压。

框号： 63--112M（A.C 200V~240V)经由整流器整流为直流电源(D.C 80V~100V)

框号： 132(A.C 380V~400V)经由整流器整流为直流电源(D.C 175V~190V)

●刹车频率高：刹车来令片使用高级非石棉材质，可耐较高频率使用，磨耗率低，且无公害。

●选用世界名厂出品之滚动轴承及特选高级润滑油脂，换装容易，密封确实，轴承寿命延长。

东元电机F系列外形尺寸安装图

温馨提示：以上价格及属性仅供参考，具体详情请致电咨询或旺旺咨询！

为什么要使用高效电机？

高效电机（high efficiency motor）是指通用标准型电动机具有高效率的电机。高效电机从设计、材料和工艺上采取措施，例如采用合理的定、转子槽数、风扇参数和正弦绕组等措施，降低损耗，效率可提高2%——8%，平均提高4%。从节约能源、保护环境出发，高效率电动机是现今国际发展趋势。

东元GB3/IE3高效电机已入选国家第五批“节能产品惠民工程”，若购置此类电机，依政策通过申请，业主有机会获取国家“节能补贴”！从而更节能，更省钱!

东元高效电机功能特性

● 高效率～提升能源使用效率，比原标准系列损失降低10%～30%，运转越久，节省的电费越多。
● 低振动～精密加工及动平衡，振动等级达NEMA MG1 1998 Part 7、IEC34-14之N级以上，振动低。
● 低噪音～高效率损失少→采用较小之外扇，较低之磁通密度设计，精密级加工及动平衡等，噪音均降低。
● 本三相马达之设计符合国际上重要性能及品管规范，为低噪音、长寿命之电动机，具工商业上之经济实用价值。
● 产品尺寸、特性依据IEC、JIS、CNS、NEMA等规格之要求，以有限元素分析法打造坚实结构设计，低振动、低噪音，全系列采用NON-SPARKING外扇。
● F级绝缘，B级温升，使用系数1.0以上，绝缘系统经UL审核认可，满载温升低，绝缘寿命长。
● 保护方式IP54，防尘埃、防水溅，符合国际标准，安全更具保障性。
● 符合安全规范EN294之新风罩设计，销欧洲需CE mark时，可直接适用。
● 订购时可接洽选用符合美加能源法案(EPACT)效率水准之机种，适用美国能源部(DOE)授证CCOO2A，为全球第二家通过厂商。
● 风罩新型设计荣获国家专利(新型第131186号)，具有造型美观、降低噪音、增加风量与增强安全性之优越功能。
● F#80、100及132~250具坐卧两用互换性，L、F托架独立组装，改造拆装容易。
● 高效率马达群组系列化，产品齐全符合各国际法规，具跨市场之泛用性。
● 详检实验室获得美国商务部(DOC) NVLAP认证为亚洲第一家，精密度高，品质信赖性佳。

东元高效电机特点

可用一般电源或变频器驱动使用（变频器驱动按F温升，变频器电压460V以下）（变频负载：风机/水泵/等流体机械）（变频电机建议F#280S~400A在F侧轴承采用绝缘轴承）

IP54防护结构，防尘，防水花及油沫，铸铁框架，结构强壮，符合国际标准，安全更具保障性

采用东元F级绝缘，耐热度高，抗电冲击强，绝缘寿命长，在恶劣环境下也能胜任

使用进口品牌这轴承，著名钢厂之硅金钢片，性能更具有保障

规范化的设计、优质的材料、先进的加工设备和完善的质量保证体系，这些表现在效率高振动小、噪声低、安全可靠

选用：依据客户需要可搭配热保护器，PTC,空间加热器，RTD,PT100及其它

东元高效电机规范图

项目			标准规范
规格	种类		三相鼠笼式感应电动机（SCIM）
	设计依据		中国国家标准（CNS）.国际电工委员会（IEC）.日本工业规格协会（JIS）
	电压		额定电压220V.380V.440V.460V或双电压
	频率		额定频率50Hz或60Hz
	输出马力		0.25HP-270HP
	时间额定		连续使用额定，使用系数S.F.1.0
	框号		63-A
	保护方式		全密闭外扇型（IP54）
	冷却方式		全密IC411自带外扇冷却
	安装方式		AEEF 1M1001:水平装脚型，AEVF IM3100:凸缘型安装
适用	电源		电压变动率：±10％以内频率变动率：±5％以内综合变动率：以上两点绝对值之和在10％以内,但频率变动在±5％以内
	使用环境	场所	一般屋内。
		周温	-15℃-40℃
		湿度	相对湿度90％以下（但不能凝结）
		标高	海拔1000公尺以下
	带动方式		皮带轮带动，但2极30HP及以上，使用联轴器带动
	转向		双转向
	起动方式		全压直接启动或人-启动
结构	轴承		框号250以上为注油式，双面开方式滚珠轴承。
	出线盒		钢板材质超大容量附电览线进口孔，并能作90℃旋转安装。
	出口线		出口线数最多12条，附有接线端子。
	定子绝缘		框号：63-112ME级绝缘框号：132S-180MB级绝缘框号：180L-315MCF级绝缘
	涂装		防锈处理，酚系树脂底漆，面漆颜色为蓝色为蓝灰色Mnusell 7.5BG4/2
	螺纹		国家标准组织ISO-M公制
特性	测试程序		依据国际电工委员会（IEC）34,中国国家标准（CNS）1019(C3192）使用全压启动测试
	温升		定子绕组温升：电阻法 E级绝缘 75℃以下 B级绝缘 80℃以下 F级绝缘 100℃以下

东元高效电机安装方式
