双Y轴单头五轴自动焊锡机

厂商 :深圳市昊芯科技有限公司

广东 深圳
  • 主营产品:
  • 焊锡机
  • 自动焊锡机
  • 自动螺丝机
联系电话 :15014143307
商品详细描述

产品介绍

双Y轴单头自动焊锡机在四轴自动焊锡机的基础增加了一个Y轴,双工作平台,节约了替换夹具的时间,避免了机器等人的状况出现,进一步的提升了产品效率。



产品概述


1、灵活多样的焊锡方式,具有点焊、拖焊(拉焊)等功能。



2、设备机械手臂均为铝型材开模铸造,不变形、不生锈、运行稳固。



3、设备编写工作程序可进行点到点、块到块的复制,缩短程序编写时间。



4、设备具有自动清洗功能,一定程度上稳定了焊锡加工质量与延长烙铁咀使用寿命。



5、多轴联动机械手,全部采用精密步进马达驱动及先进运动控制算法,有效提升运动定 位精度与重复精度。



6、该设备焊接模组带有自动缓冲功能,避免在设备调试与运行期间损伤到焊接产品。



7、该设备具有位置校准功能,当出现整体偏差时,在焊接平台上取一个mark点【自选】,读取偏差数据,即可进行快速校准。



8、温控器可调节温度范围为5-500摄氏度之间,精确到±5摄氏度,恒温温控,快速补温。
9、送锡机带有破锡功能,能有效的防止设备在生产过程产生锡渣飞溅的情况,大大提高产品的质量与外观。

产品参数

项目

参数

型号

HX-5331

备注

双Y轴单头

行程

X

500mm

重复精度±0.02mm

Y1

300mm

Y2

300mm

Z

100mm

R

360度

负载

工作负载

5Kg

工具负载

3Kg

驱动方式

同步带+导轨

电机

形式/功率

两相步进/3A

驱动

步进驱动

电源

240V/50Hz

额定功率

Max.350W

驱动功率

电压

24VDC

电流

Max.3.5A/Axis

温控类型

50-500度【150W】

发热芯

直热式150W

供丝方式

0.4-1.6mm【带破锡】




设备配置
undefined

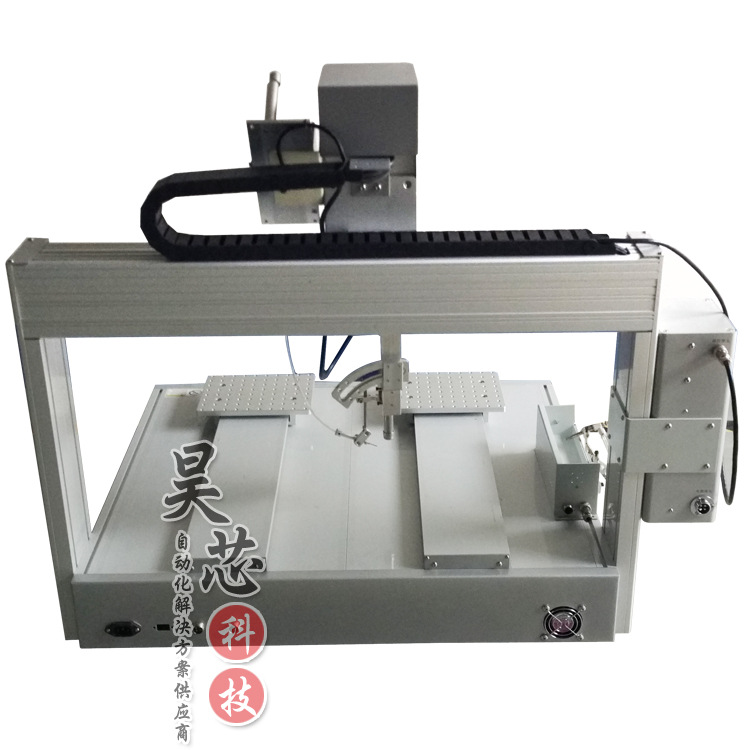

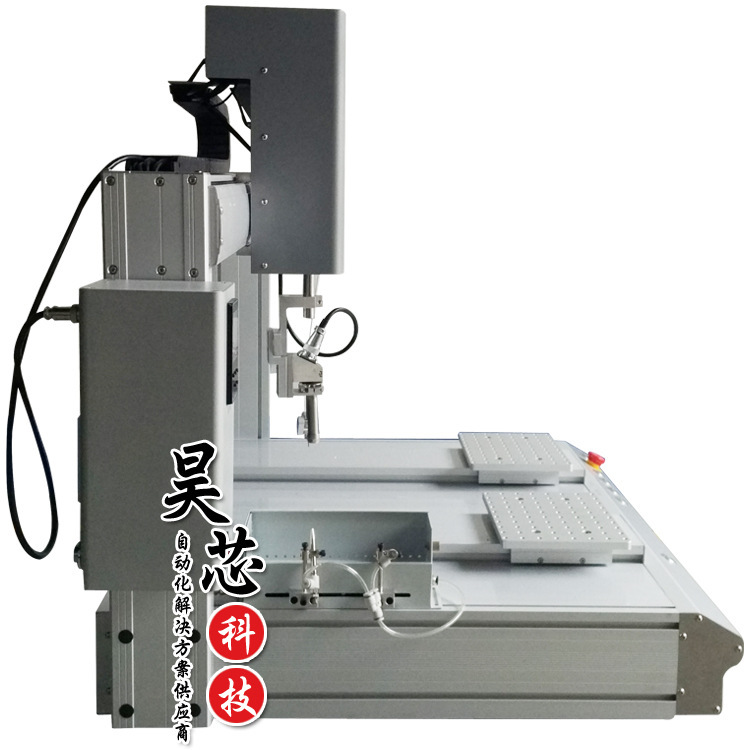

产品展示


 undefined

undefined

undefined

undefined

undefined

undefined
