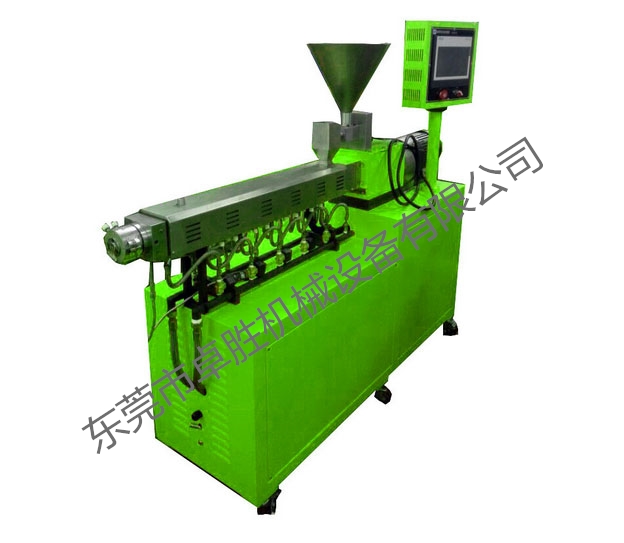

ZS-20/25双螺杆实验型造粒线

双螺杆挤出机组的辅机主要包括放线装置、校直装置、预热装置、冷却装置、牵引装置、计米器、火花试验机、收线装置。挤出机组的用途不同其选配用的辅助设备也不尽相同，如还有切断器、吹干器、印字装置等。

一、20/25双螺杆挤出主机 1套

 1、喂料器    1套

 a.双螺杆定量送料带搅拌功能

 b.马力：1HP微型摆线针轮减速机配变频器调速

 2、马力：7.5HP西门子贝德电机搭配变频器调速

 3、螺杆：

 a.直径：Ф21.7mm采用积木式设计，螺纹组件与蕊轴渐开线花键连接,拆装组合方便。

 b.螺纹组件材质：进口合金钢W6M05Cr4V2，真空热处理整体硬度HRC58-62度

 c.长径比: 40:1

 4、料筒：a.长度=120MM/节  共7节

 b.基体材质为45#锻件，衬套材质为a101,整体硬度HRC60-64度

 c.料筒内设水冷流道

 5、齿轮箱：

 a.减速比:3:1

 b.输出轴转速:MAX500RPM

 c.输入轴转速:MAX1500RPM

 d.硬面齿轮油浸式,进口SKF轴承,配强制冷却润滑系统.

 6、安全联轴器:直联传动高效传递系数,剪切销结构保证机械安全

 7、温控系统:a.铸铝加热器,数显温控器,控温精确,进口电磁阀

 b.120w水泵供机筒冷却水循环

 c.不锈钢软水箱容积：30L

 8、抽真空系统

 a.真空泵：SK-0.15水环泵

 b.驱动电机：0.75KW

 9、快开式模头

 a.开门式手掀模头

 b.拉条出料模面Ф4.5*4条

 c.换网模头内安装压力传感器

二、电控箱（电源：3∮ AC380V 50HZ）      1套

1.独立式电控箱

2.料筒6段温度控制，模头1段温度控制

三、冷却水槽                    1套

1.材质:不锈钢

2.尺寸:冷却水槽1000MM

四、吹水风机                 1个

1.马力: 1/4HP

2.材质:不锈钢

五、切粒机                  1台

1、马力：1HP西门子贝德电机配变频器。

2、固定刀材质：镶钨钢。

3、回转刀材质：全钢SKD11

4、进料压制滚：耐磨PU胶，90～95A

六、备品

1.加热器

2.传动箱输入.输出油封各一件

双螺杆特点

同向平行双螺杆挤出机筒，螺杆采用积木式原理设计，可根据加工物料体系与工艺配方要求，调整螺杆长径比，螺杆排列，排气数量位置，加料方式，进一步优化合理配置。

2.采用电脑辅助设计的螺纹元件，具有捏合共混，自洁功能。规格功能有：

输送块，混炼块，捏合块，逆止块等，通过合理组合，实现物料的输送，塑化，剪切，分散，均化，排气，建压等，完成高分子材料工艺

螺杆材质：采用高速工具钢6542真空淬火处理，减少螺杆磨损对物料的污染

新型分配传动系统，高扭矩设计，高精度齿轮加工，确保主机可靠平稳运行
