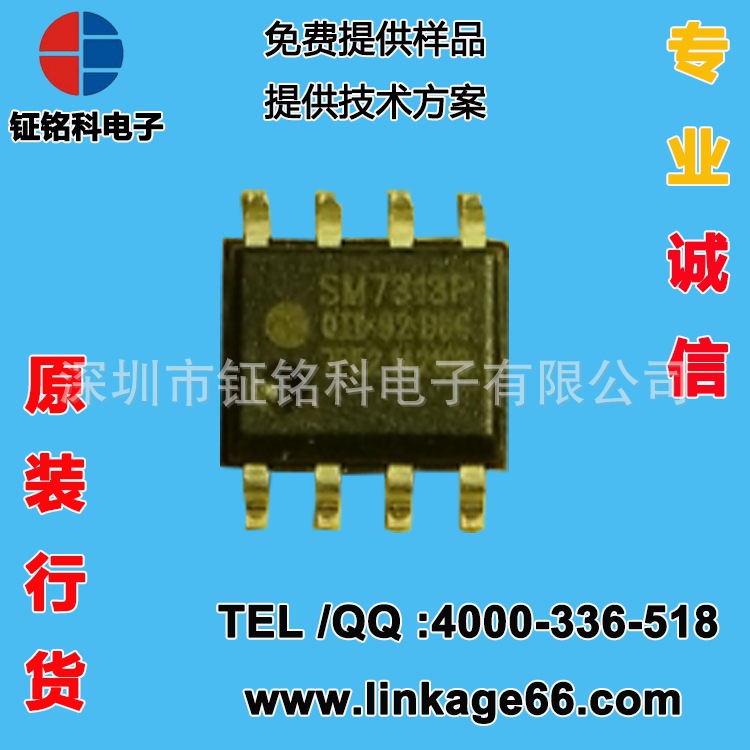

SM7313P非隔离LED恒流开关电源芯片 高压小电流灯珠方案 原装正品

未标题-1

SM7313P概述:



       SM7313P是一款专门用于输出小电流高电压的高精度高效率的LED恒流驱动控制芯片,SM7313P芯片工作在固定频率模式,只需要使用相当小的贴片电感就可以实现5W以内的输出小电流高电压方案。SM7313P恒流精度可以达到全电压范围±3%,外围元件少,方案成本低。

另外,SM7313P具有LED输出开短路保护特性。

 undefinedundefined

产品特点:



      1.宽输入电压85Vac~265Vac

      2.恒流精度±3%

      3.最大输出电流可达120mA

      4.采用全贴片的形式即可实现输出5W左右的功率

      5.固定频率模式

      6.内置自恢复的输出开短路保护功能

      7.高效率

      8.小体积

      9.SM7313P封装形式:SOP8、SOT89-5


应用领域:



      1.LED灯丝灯

      2.高压小电流灯珠



      供应明微SM7313P LED灯丝灯非隔离开关恒流方案SM7313,业内第一个E14接口的2W LED灯丝灯非隔离开关恒流方案



       明微基于SM7313P的2W LED灯丝灯方案主要性能特色有:180Vac到264Vac的宽电压市电输入;输出规格为150V/10mA;PF>0.5;电源效率>84%;恒流精度小于3%;具有逐周期峰值电流限制、FB过压保护、输出短路及开路保护、以及开机软启动等保护功能。此外,明微还推出了基于SM7313P的4瓦支持E27接口的LED灯丝灯方案。



7313--



      图1:明微非隔离一体化创新技术产品SM7313P,元件少,性价比高。



      如采用SM7313P可做高性价比最小元件灯丝灯方案,明微是业内第一家做出支持E14接口的2瓦LED灯丝灯非隔离开关恒流方案的供应商。以前的灯丝灯在灯罩与散热之间有一个白壳,原因是当时没能力将一个电源放入一个E14灯头里。明微以全贴片工艺取代阻容降压,努力将驱动电源做小,终于解决了这一难题。整个报目表中一个IC和一个贴片电源是最大的成本。贴片电源目前市场价是8分钱。延伸出来可以做一体化,做E27过认证的方案,全部都可以做。



7313-



      图2:采用SM7313P可做高性价比最小元件灯丝灯方案。



      明微非隔离一体化技术创新产品SM7313P,针对目前灯丝灯E14灯头和E27灯头,可以将非隔离电源放入E14、E27灯头里面去,同时不限制灯珠和核定电压输入,也没有频闪。开发出SM7313P时做了很多验证,以全贴片工艺取代阻容降压,宽电压输入,普通的5730、5630的LED灯珠就可以做到260流明,已经低于现在的阻容降压的成本。现在采用贴片电感,微分为单位,上面的外围元器件节省到不超过五颗元器件。这个最大的优势在于出入电解拔掉,还可以正常工作;加上去的话可以解决频闪。如果用高压的1000V的电容贴上去可以解决轻微频闪,但是贴片电容是很贵的,所以很多厂家都会加个小电解。
