USB串口转换器

产品介绍：

   通信宝-T2 是为用户需要连通不同类型的串口设备，而开发一款“四合一”串口转换器。用户可以根据自己在实际应用场景中，对转换器进行独立设置，可以实现 USB 转 TTL,USB 转RS232，USB 转 RS485,USB 转 RS422 等。

   通讯宝 T2 内部依旧采用的英国进口 FT232 芯片，MAX3232 转换芯片，增加了可转换通信方式的快速拨码开关，小巧简单方便稳定好用。外壳采用山东固而美金属制品有限公司生产的精密钣金外壳，外观和手感十足。

应用领域：

工业通讯、实验室测试、网络服务等行业实现串口转换。

产品特性：

1）原装正品 FT232；

2）支持 TTL、 RS232、RS485 以及 RS422 和 USB 之间的相互转换；

3）TVS+压敏电阻+防雷管经典完整保护电路；

4）拨码开关，方便切换；

5）采用接线端子，经久耐用；

功能特性解析：

 1）USB 转 TTL,拨码开关拨至 TTL 端，接线图如下图。

短接 TTL 的 TXD 和 RXD，发送数据，进行接收测试，测试结果如下图。

2）USB 转 RS232，拨码开关拨至 RS232 端，接线图如下图。

短接 RS232 端的 TXD 和 RXD，进行自发自收测试，测试结果图如下图。

3）USB 转 RS485，拨码开关拨至 RS485 端，接线图如下图。

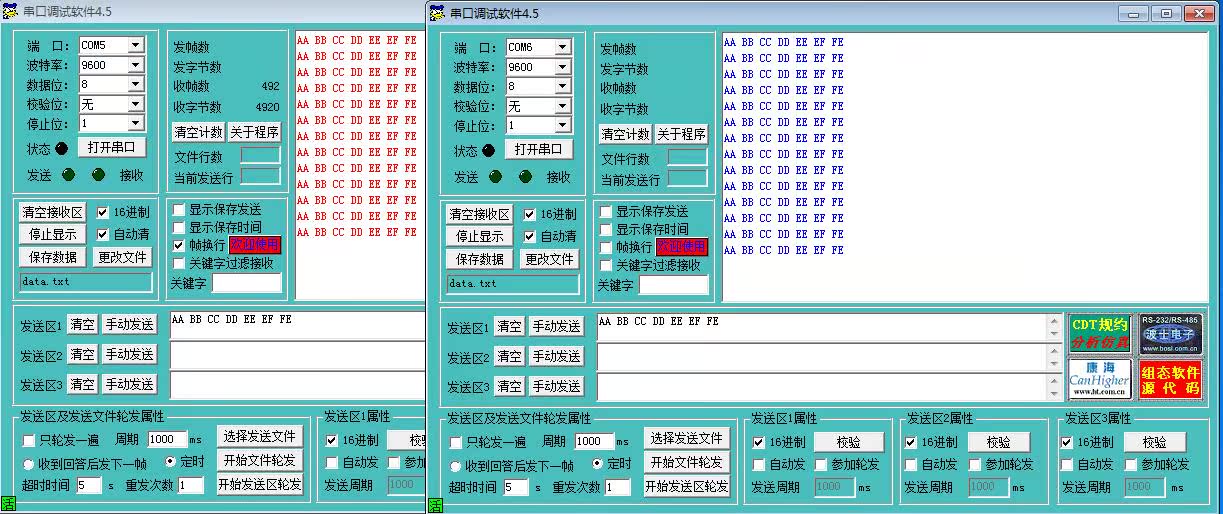

另一端用 USB 转 485 连接，两个串口助手，测试图如下图。

4）USB 转 RS422，拨码开关拨至 RS422 端，接线图如下图。

短接 T-和 R-,短接 T+和 R+,自发自收测试，测试结果图如下图。
