低成本高压线性调光恒流IC

光引擎方案SM2123E 低成本高压线性调光恒流IC 智能声控调光方案

SM2123E概述：

       SM2123E是双通道可调光LED恒流驱动控制芯片，芯片使用本司专利的恒流设定和控制技术，输出电流有外接Rext电阻设置5mA-60mA,且输出电流不随芯片OUT端口电压而变化，较好的恒流性能，芯片可通过DIM端口实现数字或者模拟调光功能，系统结构简单，外围元件较少，方案成本低。

产品特点：

      1.本司专利的恒流控制技术

        a)  OUT端口输出电流外置可调，范围5Ma-60Ma

        b)  芯片间输出电流偏差<±4%

      2.具有模拟/数字调光功能

      3.具有过热保护功能

      4.芯片可与LED共用PCB板

      5.芯片应用系统无EMI问题

      6.线路简单，成本低廉

       7.封装形式：ESOP8

应用领域:

      1.应用于智能遥控，人体感应，声控、雷达等智能化控制LED照明领域

      2.T5/T8系列LED日光灯管

      3.LED平板灯

      4.LED球泡灯，LED吸顶灯

SM2123E应用案例：

      当SM2123E在智能遥控灯的应用中，系统控制电路的两路PWM信号通过对芯片的DIM1和DIM2端口控制，调节系统两路输出电流。

      遥控电路的控制部分可采用典型无线射频或蓝牙电路，通过遥控器或智能手机APP应用对智能灯进行控制，对遥控电路的主控IC进行编程可使系统恒功率输出。控制模式多样化。

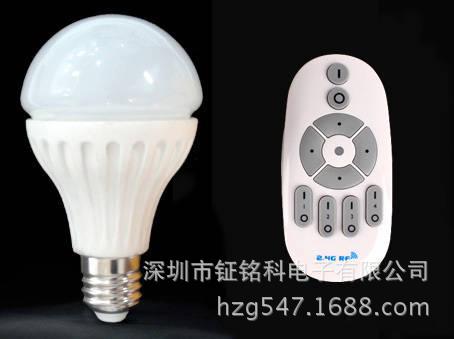

【遥控器控制】

【智能手机APP】

      对于不少爱懒懒躺在床上的人说，起身关灯绝对是一件痛苦的事情。智能手机等智能终端产品的普及更是为智能LED灯的实现提供了更多的可能性。如今钲铭科电子推出的线性智能解决方案，只需一颗小小的芯片，就能为生活带来巨大的便利。
