非隔离降压型LED恒流驱动IC

     SM7382P恒流驱动芯片概述：
      SM7382P是一款高精度降压型LED恒流驱动芯片，适用于85Vac-265Vac全范围输入电压的非隔离降压型LED恒流驱动电源。

      SM7382P恒流驱动芯片内部集成500V功率管，采用专利的驱动和输出检测方式，芯片工作电流很低，无需辅助绕组检测和供电，只需要很少的外围器件，即可实现优异的恒流输出和线性调整率，极大地节约了系统体积和成本。

      SM7382P恒流驱动芯片工作于电感电流临界连续模式，输出电流不随电感量和LED工作电压的变化而变化，实现优异的负载调整率。

      SM7382P恒流驱动芯片具有多重保护功能，包括LED开/短路保护，HVDD欠夺保护，过温保护等。

       SM7382P恒流驱动芯片特点：
1.180Vac-264Vac全范围电压输入;
2.电感电流临界连续模式;
3.无需辅助绕组检测和供电;
4.内部集成500V功率管;
5.超低工作电流;
6.LED输出电流精度小于±3%；
7.可调节的LED输出开路保护；
8.LED输出短路保护；
9.HVDD欠压保护；
10.过温保护；
11.封装形式：SOP8-7.

       SM7382P恒流驱动IC芯片应用领域：LED蜡烛灯、LED球泡灯、其它LED照明。

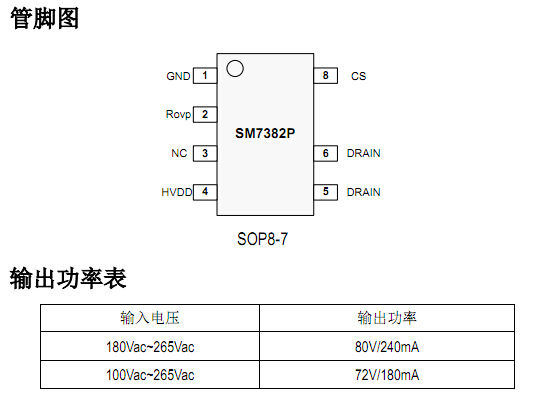

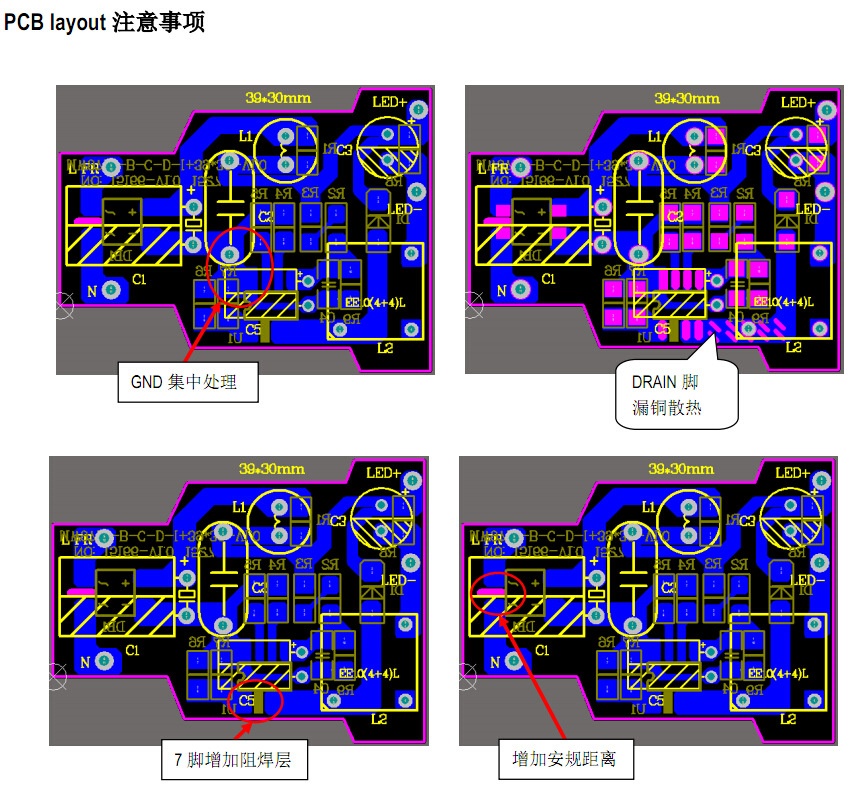

PCB设计注意事项：
1.Rcs电阻地线尽量短；
2.HVDD电容要尽量靠近芯片HVDD和GND引脚；
3.Rovp电阻李尽量靠近芯片Povp引脚；
4.主环路面积尽量小，这样会提高传导辐射性能；
5.NC引脚内部无连接，建议将其接到芯片地，加强Rovp抗干扰能力；
6.增加Drain肚子铺铜面积且漏铜以提高芯片散热；
7.在整体布局时，综合考虑各个热源的空间摆放，保证各个热源互相之间不要靠太近，主要热源有变压器、芯片、续流二极管。

典型应用方案

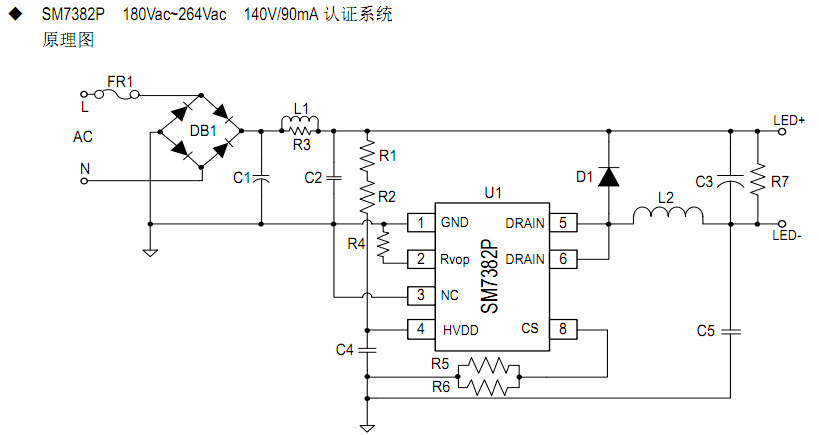

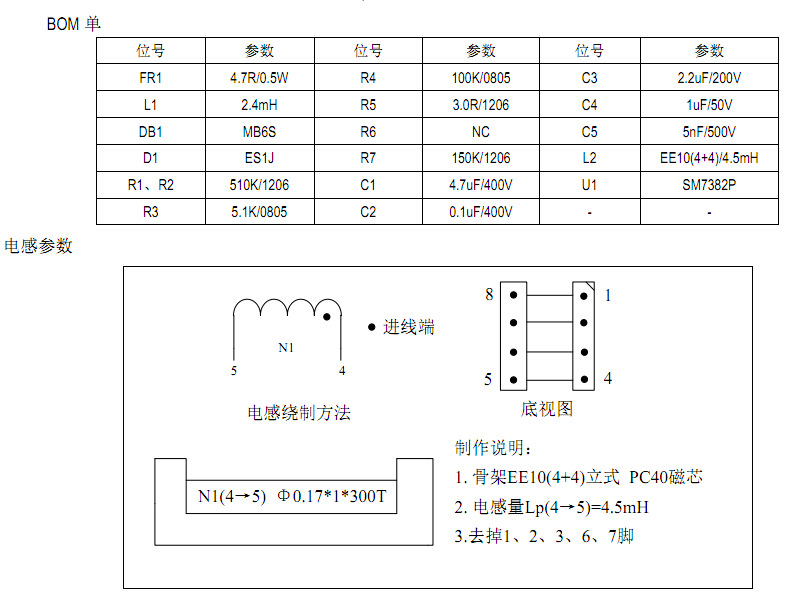

SM7382P 180Vac-264Vac 140V/90mA认证系统
