产品介绍

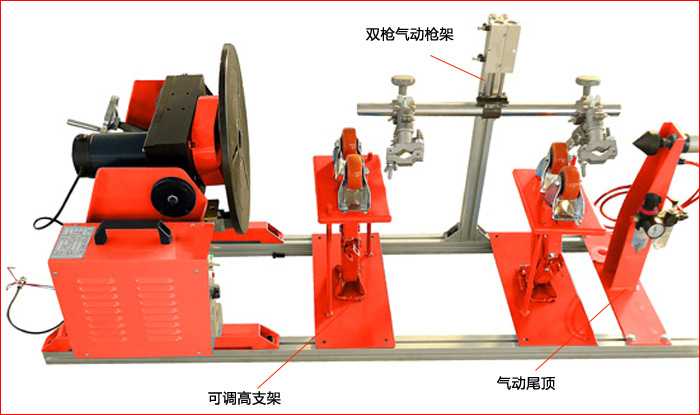

焊接变位机配双导轨气动尾顶，可调高支架，双枪气动提升，细长工件焊接变位机。主要用于封头的焊接。根据工件的不同，变位机可选择30公斤，50公斤，100公斤，300公斤等。
变位机又称焊接变位器，焊接转台，焊接旋转工作台，主要用于圆形、环形工件的旋转、翻转，使工件焊缝置于水平，船形等最佳位置以便施焊。我公司可在工作台上固定专门的焊接卡盘或其他工装用以装夹工件配合手工焊接使用；本机也可以与焊接操作机配套使用实现自动焊接，广泛应用于焊接、切割、打磨、装配、涂装、检测等工序。
技术参数
| 型号 | SH-10 | SH-30 | SH-50 |
| 输入电源 | AC220V | AC220V | AC220V |
| 承载能力（水平/垂直） | 10Kg/5Kg | 30Kg/25Kg | 50Kg/25Kg |
| 工作台直径 | 180mm | 310mm | 310mm |
| 设备通孔直径 | 0mm | 25mm | 25mm |
| 工作台高度 | 240mm | 380mm | 380mm |
| 额定偏心距 | / | / | / |
| 额定重心距 | / | / | / |
| 旋转速度 | 2-20rpm | 1-15rpm | 1-15rpm |
| 旋转电机 | 20W | 70W | 80W |
| 翻转角度 | 0-90度 | 0-90度 | 0-90度 |
| 翻转方式 | 手动 | 手动 | 手动 |
| 翻转速度 | / | / | / |
| 翻转电机 | / | / | / |
|
外形尺寸 （长x宽x高） |
370(L)x270(W)x240(H) | 360(L)x380(W)x380(H) | 360(L)x380(W)x380(H) |
| 自重 | 11Kg | 35Kg | 35Kg |
| 适配夹具 | KC65 | KP-125\200\300 | KP-125\200\300 |
| 型号 | SH-100 | SH-200 | SH-300 |
| 输入电源 | AC220V | AC220V | AC220V |
| 承载能力（水平/垂直） | 200Kg/100Kg | 200Kg/100Kg | 300Kg/150Kg |
| 工作台直径 | 400mm | 400mm | 500mm |
| 设备通孔直径 | 45/100mm | 45/100mm | 90/130mm |
| 工作台高度 | 520mm | 520mm | 650mm |
| 额定偏心距 | / | / | / |
| 额定重心距 | / | / | / |
| 旋转速度 | 0.5-6rpm | 0.5-6rpm | 0.2-2.5rpm |
| 旋转电机 | 120W | 150W | 300W |
| 翻转角度 | 0-90度 | 0-90度 | 0-90度 |
| 翻转方式 | 手动 | 手动 | 手动/电动 |
| 翻转速度 | / | / | / |
| 翻转电机 | / | / | / |
|
外形尺寸 （长x宽x高） |
500(L)x530(W)x520(H) | 500(L)x530(W)x520(H) | 590(L)x650(W)x650(H) |
| 自重 | 67Kg | 68Kg | 120Kg |
| 适配夹具 | KP-200\300\400 | KP-200\300\400 | KP-300\400\500 |
产品特点
1、气动尾机作用，用于顶住工件，保证工件的同心度；
2、气动枪架，根据客户工件来选配一把焊枪或两把焊枪，实现一道或两道焊缝的焊接；
3、气动部分可根据客户来做电控，可与变位机联动一块，也可分开控制；
4、焊接变位机具有，定时功能，焊机联动功能，可实现环缝自动焊接。
操作使用说明
传统手工焊和用焊接变位机焊接对比
| 传统手工焊 | 变位机自动焊 | 优点 |
| 必须找专来焊工来焊接，普通焊工一天工资最低200元/天 | 不用专业焊工，设备调好后普通人就能焊接，谁都可以干，几天就能节省出一台设备的钱 | 省钱 |
工件焊出来不美观，成形不好 |
工件成形美观 |
美观 |
| 工人一般是工作8小时就需要休息，工人会罢工，人员流动挺大 | 机器不会累，可以24小时工作，对于人员要求不高，操作简单易学 | 稳定 |
| 焊接效率是传统手工焊3-5倍 | 速度快 | |
| 手工焊需要人一直不停的工作，才能完成焊接任务，一天会特别累 | 只需要人员安装工件，按启动按钮，焊完，取工件，一键式完成，劳动强度大浮降低 | 降低劳动强度 |
