商品详细描述
一、技术参数
| 量 程 | 0.3-3米 | 型号 | UB3000-30GM-I-V1 |
| 重复精度 | ±1% | 响应时间 | 约100ms |
| 换能器频率 | 约200kHz | 模拟输出 | 一路4-20MA |
| 供 电 | 12-30VDC | 连接方式 | 连接器(M12×1),4针 |
| 显示 | 没有数字显示 | 盲 区 | 0-0.3米 |
| 环境温度 | -20～+70℃ | 防护等级 | IP66 |
二、产品外形图

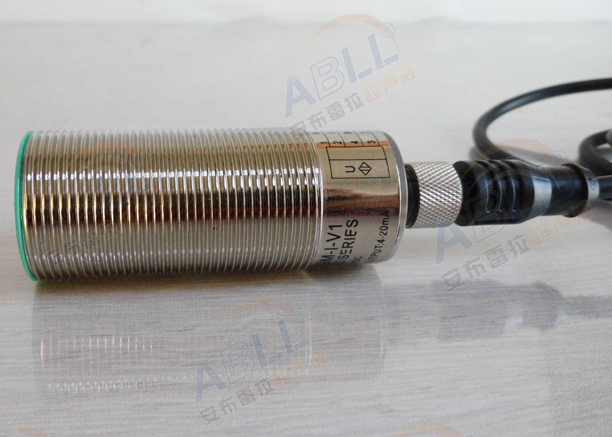

图1 超声波测距传感器侧视图

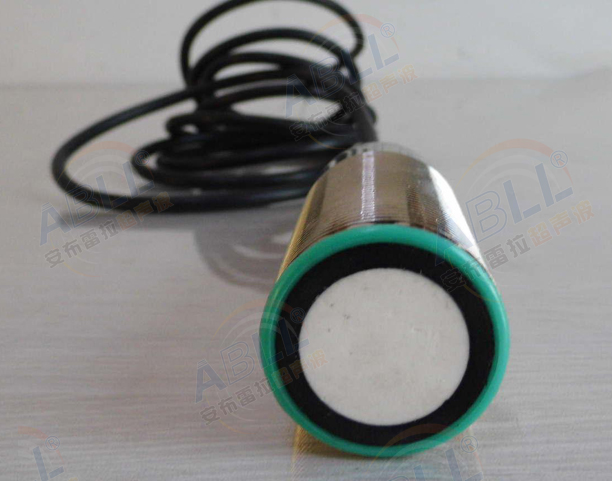

图2 超声波测距传感器正视图
三、设置监测范围
超声波传感器有一个模拟量输出，对应的测量范围的两个边界可设置，设置方法是将TEACH-IN输入端(也就是白色线)分别连接电源负极(蓝色线)“-U”和电源正极(棕色线)“+U”来实现，每次连接时间要超过2秒钟，最长不要超过10秒钟。在设置过程中,LED灯指示会闪烁以表示传感器检测到了目标。TEACH-IN输入端连接-U时设置A1点，连接+U时设置A2点。
可选下列两种不同的输出模式。
注意：只能输出距离值，不能输出物位或者液位高低。
1.4-20mA模拟量输出值随距离的增加而增加(上升模式)。
2.4-20mA模拟量输出值随距离的增加而减小(下降模式)。
设置上升模式(A2>A1)：例如A1是0.30米为4mA，A2是3.00米为20mA
先断电30秒钟以上，然后再接通24VDC电源。如果没有断电过，或者断电时间不够，将有可能无法设置。
①将被测物体放在离传感器较近的近点位置，用直尺测量超声波传感器发射面到被测物体垂直距离是0.30米。
②将TEACH-IN端(白色线)与-U(蓝色线)短接，保持2秒钟以上，设置A1点也就是4mA对应距离值。这个时候黄色灯会闪烁几秒种，表示设置成功。如果没有闪烁表示设置不成功。
③将被测物体放在离传感器较远的远点位置，用直尺测量超声波传感器发射面到被测物体垂直距离是3.00米。
④将TEACH-IN端(白色线)与+U(棕色线)短接，保持2秒钟以上，设置A2点也就是20mA对应距离值。这个时候黄色灯会闪烁几秒种，表示设置成功。如果没有闪烁表示设置不成功。
⑤以上工作完成后，请断电，把超声波测距传感器放在需要测试的位置上开始工作。

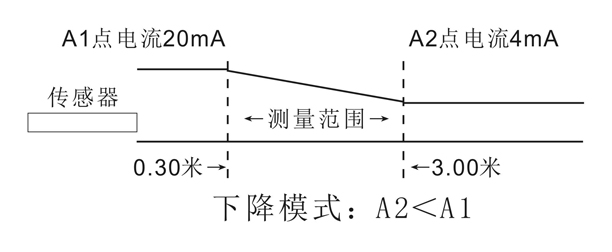

设置下降模式(A1>A2)：例如A2是0.30米为20mA，A1是3.00米为4mA
先断电30秒钟，然后再接通24VDC电源。如果没有断电过，或者断电时间不够，将有可能无法设置。
①将被测物体放在离传感器较近的近点位置，超声波传感器发射面垂直距离被测物体0.30米。
②将TEACH-IN端(白色线)与+U(棕色线)短接，保持2秒钟以上，设置A2点也就是4mA对应距离值。这个时候黄色灯会闪烁几秒种，表示设置成功。如果没有闪烁表示设置不成功。
③将被测物体放在离传感器较远的远点位置，超声波传感器发射面垂直距离被测物体3.00米。
④将TEACH-IN端(白色线)与-U(蓝色线)短接，保持2秒钟以上，设置A1点也就是20mA对应距离值。这个时候黄色灯会闪烁几秒种，表示设置成功。如果没有闪烁表示设置不成功。
⑤以上工作完成后，请断电，把超声波测距传感器放在需要测试的位置上开始工作。
出厂设置
A1:盲区；A2:最大量程；工作模式: 上升模式
四、模拟量输出方式说明
五、使用注意事项
