项目与参数 |
METAL MESH SENSOR触控感应器产品技术规范 |
|||
|
技术原理 |

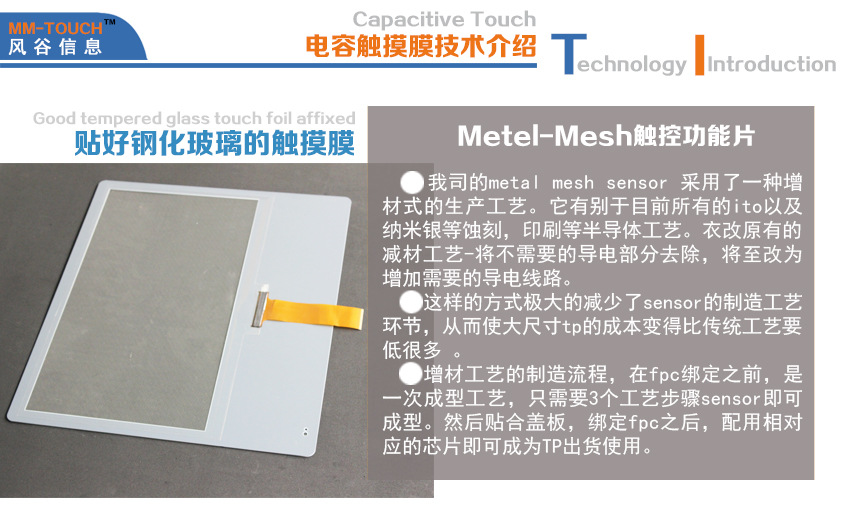

双层搭桥投射式电容技术，金属丝网格矩阵替代ITO层，特殊图形替代传统图形。 |
|||
|
产品系列 |
MM-M |
|
|
|
|
触控点数 |
≥10点 |
|
|
|
|
尺寸范围 |
43英寸 |
|
|
|
|
触控偏差 |
≤2mm |
|
|
|
|
传感器数 |
2784个 |
|
|
|
|
报点率 |
80-120point/ms |
|
|
|
|
能 耗 |
0.5W-2W |
|
|
|
|
驱动类型 |
免驱 |
|
|
|
|
Arm Reject |
支持 |
|
|
|
|
支持定制 |
不规则尺寸，不规则甩尾 |
|||
|
膜体厚度 |
≤100um |
|||
|
透 光 率 |
93%以上 |
|||
|
供电电压 |
5V USB |
|||
|
传输方式 |
USB2.0, USB3.0 ;I2C |
|||
|
传输距离 |
≤50m （加USB信号放大器等） |
|||
|
安全距离 |
2mm（指液晶屏与膜之间的距离） |
|||
|
环境温度 |
-20℃至+70℃ |
|||
|
环境光线 |
全角度抗强光照射 |
|||
|
触控支持 |
点击、拖动、放大、缩小、旋转 |
|||
|
感应距离 |
≤10mm |
|||
|
校准方式 |
系统自带校准 |
|||
|
程序类型 |
Andriod①、Linux②、Windows7/8/10(32位/64位)③ |
|||
|
程序层级 |
标准HID-USB设备 |
|||
|
技术认证 |
EN 55022:2010/AC:2011,EN 55024:2010 IEC62321:2008 |
|||
①安卓支持，需打开HID-USB，关闭报点描述，
②LIUNX支持,请预先确认适用版本咨询技术
③win系列，win7/8/10如需多点需要安装旗舰版或专业版，并开启table pc组件
XP系列需要预装驱动软件
④以上按5mm厚玻璃示例。
|
Item |
Contents |
Unit |
|
产品类型Type |
金属网格电容触摸METAL MESH Touch |
|
|
尺寸Size |
43 |
Inch |
|
总厚度Total Thickness |
0.2 |
mm |
|
面板外形Outline of Cover Lens |
982.65*560.15 |
mm |
|
外形尺寸Outline of ITO Sensor |
982.65*560.15 |
mm |
|
可视区Viewing Area |
952*535.5 |
mm |
|
有效区Active Area |
952*535.5 |
mm |
36寸电容触摸屏-外型尺寸图
