商品详细描述

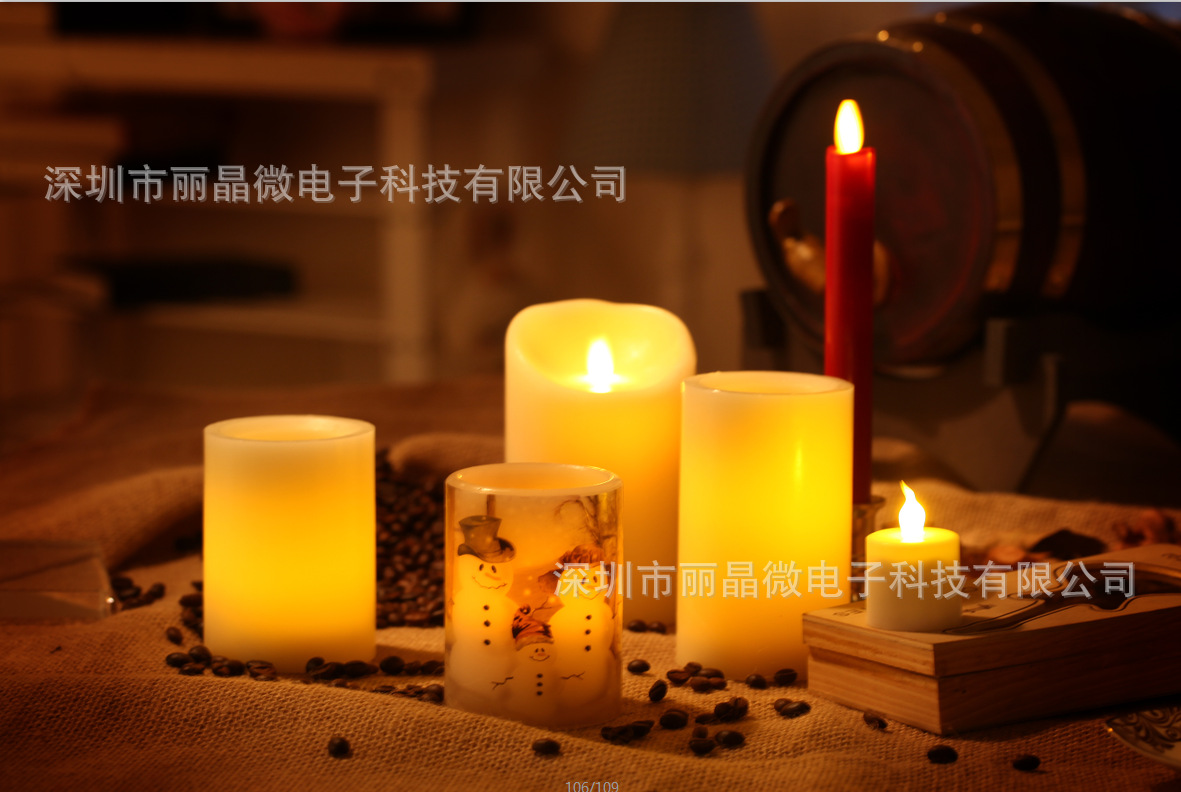

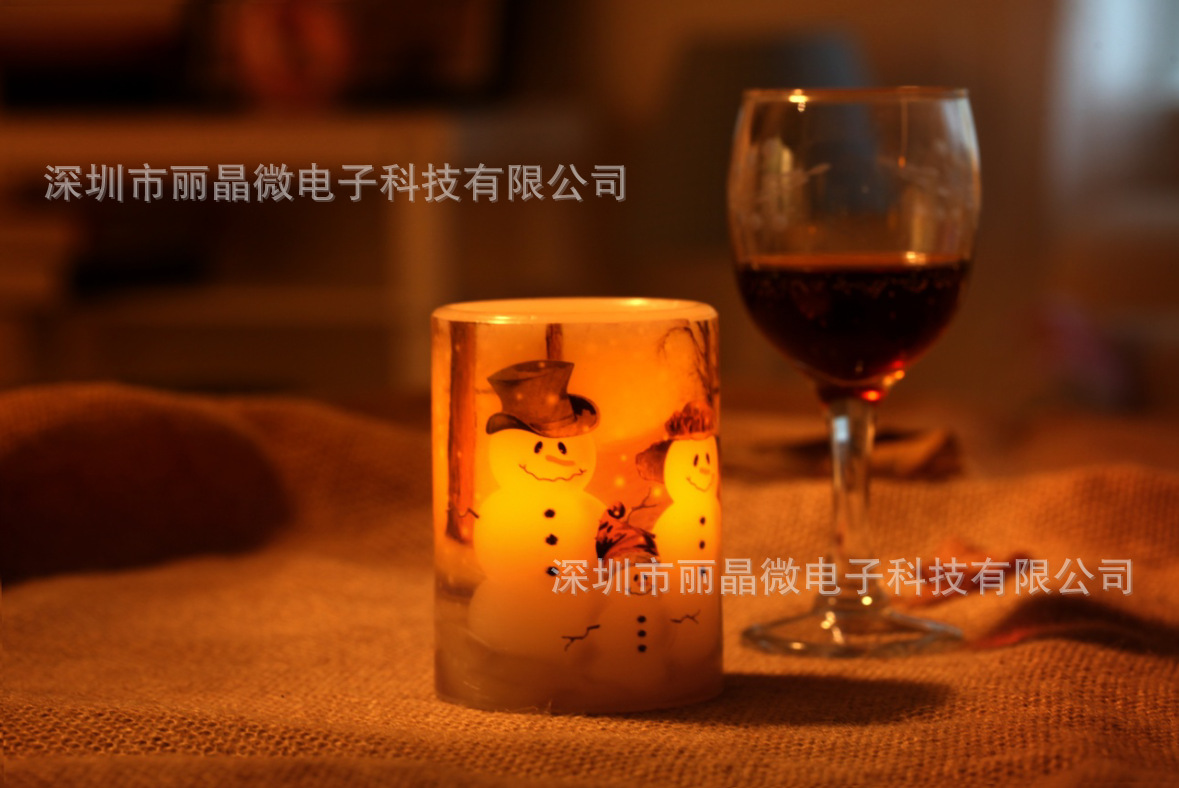

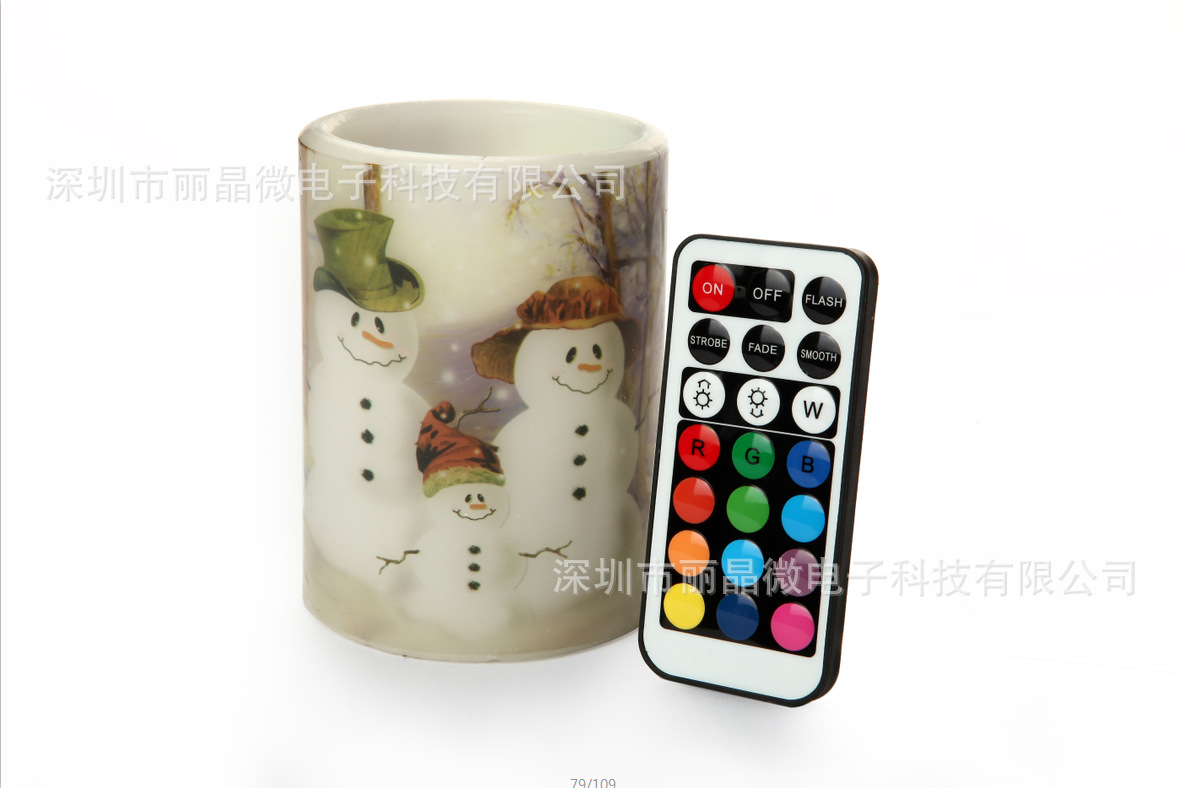

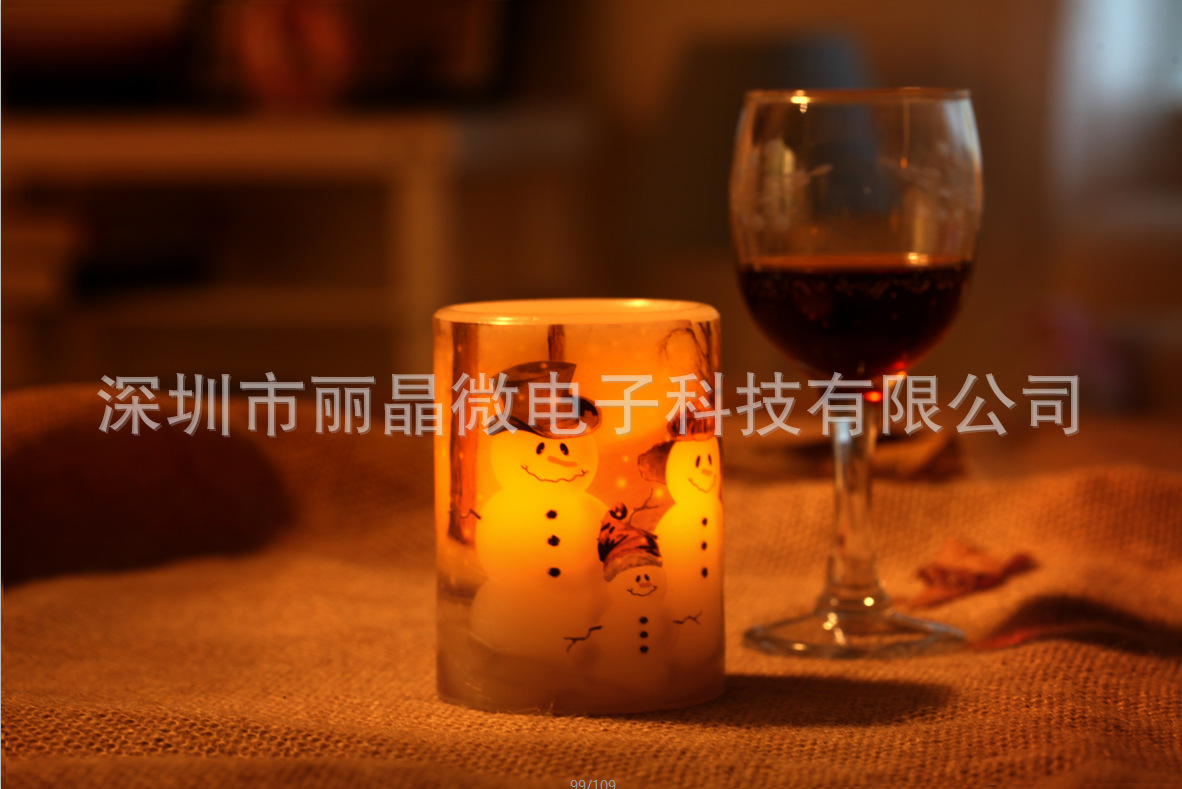

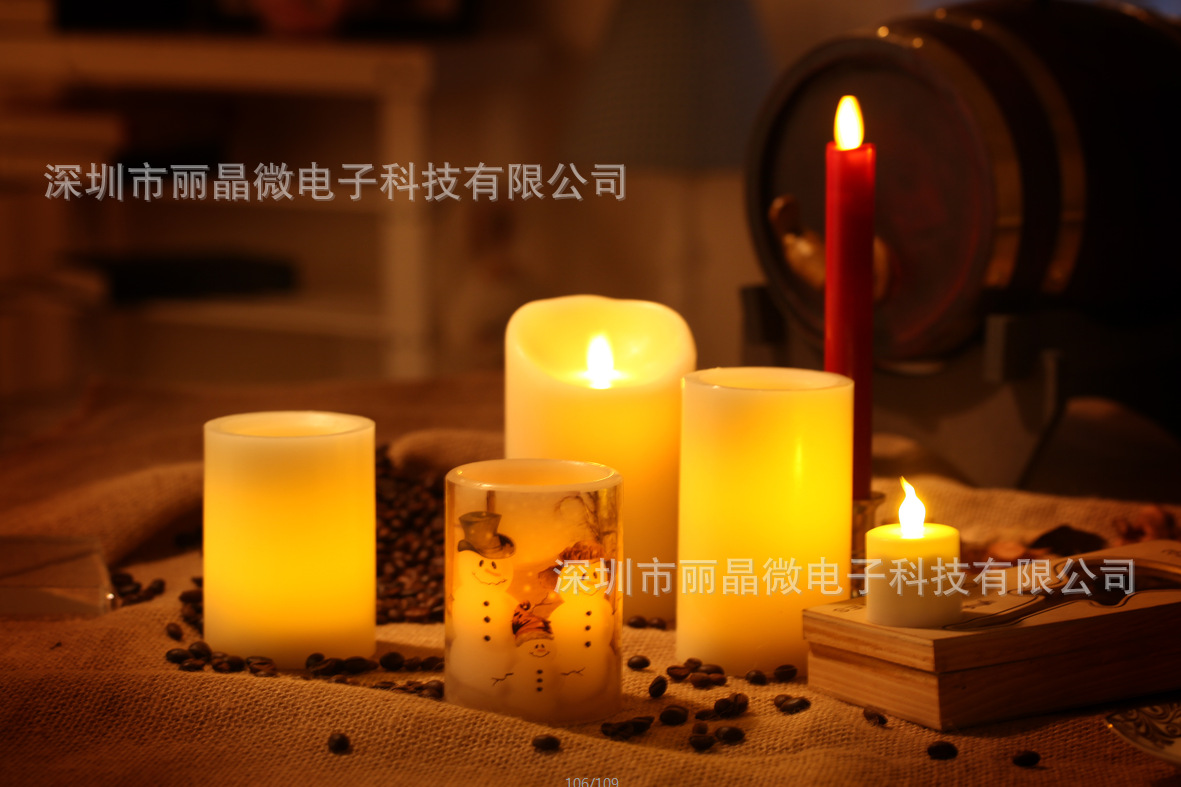

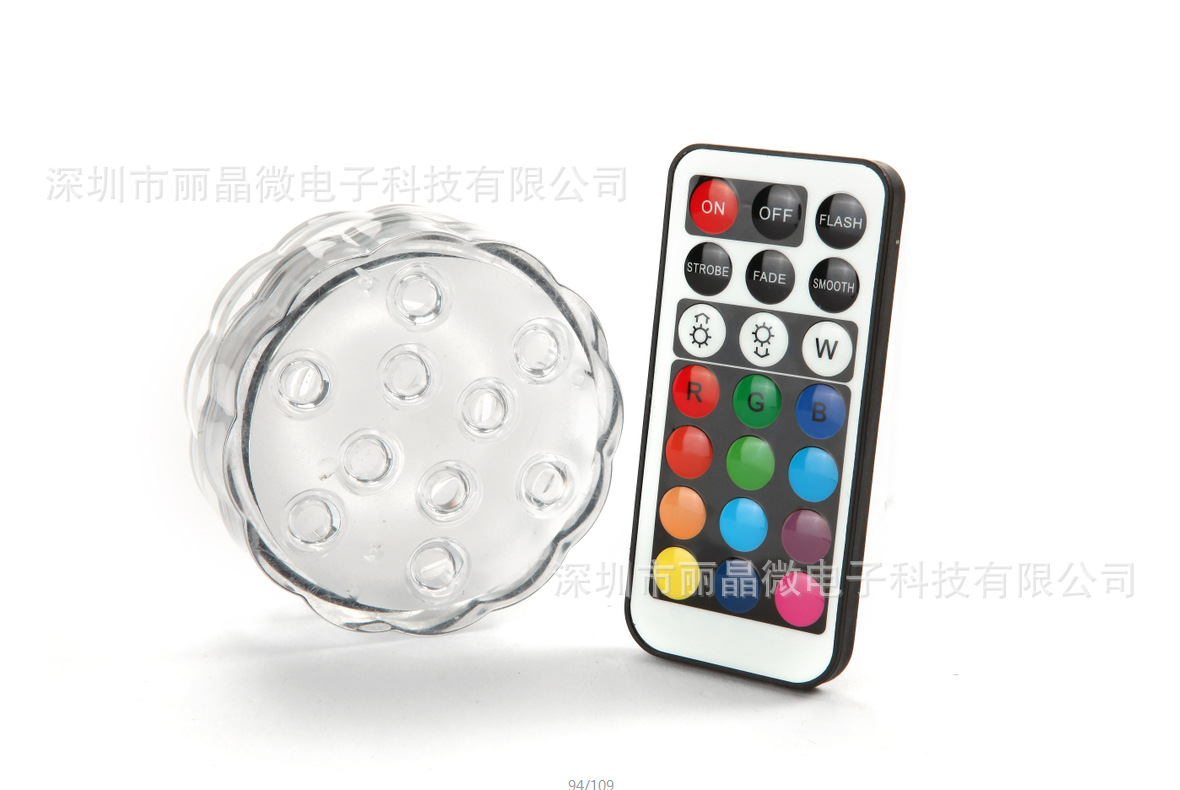

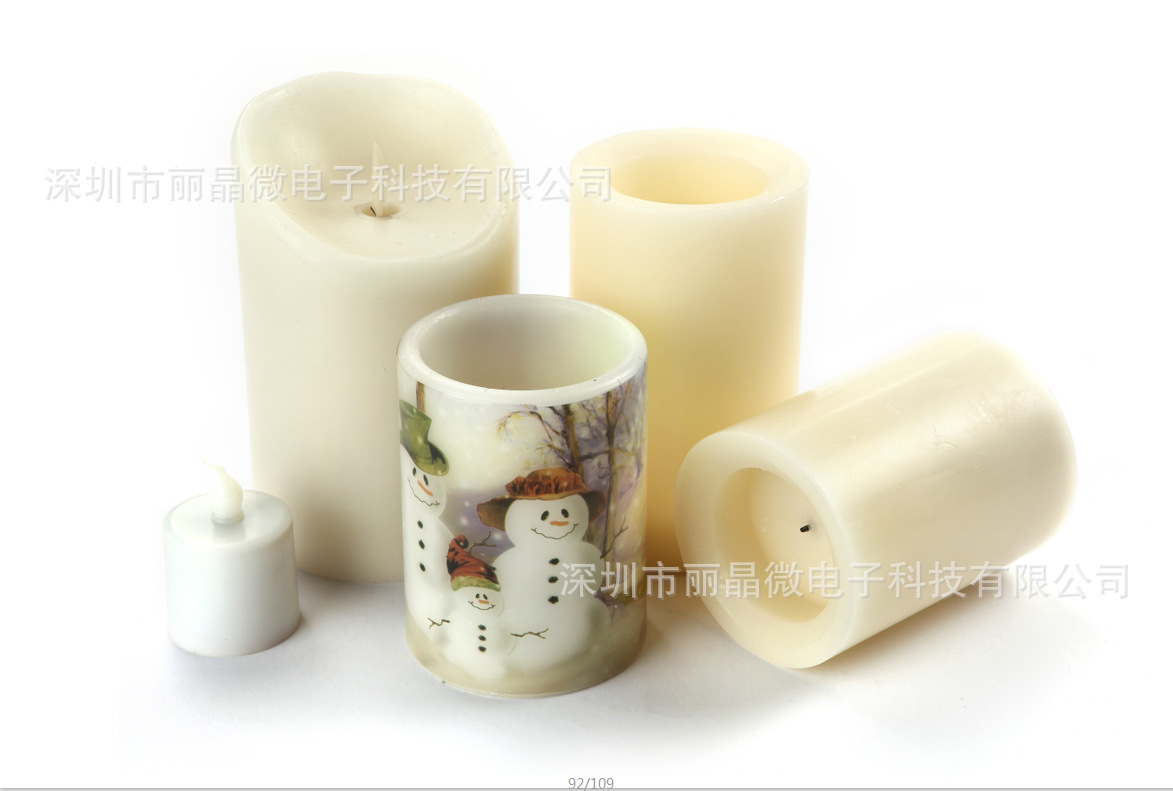

供应用于室内外电子蜡烛灯的遥控定时IC芯片,闪灯IC芯片,深圳IC定制厂家,厂家直销

未标题-2

一、功能说明： EC1062CR

采用CMOS工艺，功耗低，工作电压范围宽，抗干扰能力强,遥控发射有ON/OFF按键，ON按键-和OFF按键功能，有定时4H，5H，6H，8H按键功能。有三种输出模式：L1普通蜡烛闪，L2室内蜡烛闪，L3常亮，IC在ON或OFF状态下所有键都起作用。

可以进行晶振检测：晶振工作不正常时，定时按键模式LED无输出

上电进入正常工作模式，按OFF键灭，按ON键进入工作模式无定时，接收提示：当IC接收到4H、5H、6H、8H信号时，L1，L2，L3灭两下，再实现按键的功能；ON/OFF，ON和OFF键无提示功能。(灭一下的时间为240ms)

定时快速测试方法：（OPT1按键接GND）定时几小时闪几次，循环闪烁L1，L2，L3同时闪

二、发射IC 6122,按键对应编码（客户码：00FF）

按键	编码	按键	编码
ON	01	OFF	05
ON/OFF	0D	4H	02
5H	06	6H	09
8H	0A

三、电气特能:

Characteristies	Sym	Min	Typ	Max	Unit	Remarks
工作电压	Vdd	2.2	4.5	5.0	V
工作电流	Iop			0.5	mA	VDD＝4.5V，No load
L1推动电流	Iol	30			mA	VDD=4.5V,Vload=1.8V
L2推动电流	Iol	20			mA	VDD=4.5V,Vload=1.8V
L3推动电流	Iol	40			mA	VDD=4.5V,Vload=1.8V
工作温度	Temp	0	25	75	℃

四、PIN脚功能描述:

脚位	I/O	功能说明	脚位	I/O	功能说明
GND		电源负极	OSCO	O	外接晶振
L1	O	LED输出	OSCI	I	外接晶振
L2	O	LED输出	OPT	I	功能选择
L-OUT	O	LED输出	OPT1	I	快速测试
VDD		电源正极	IN0	I	数据输入

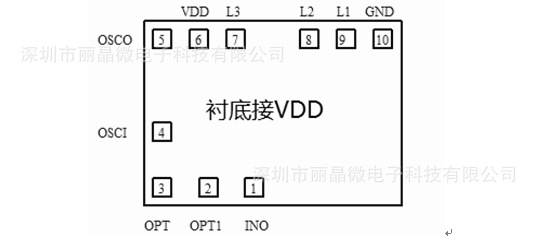

五、IC邦定脚位图：

备注:IC底座接VDD,IC尺寸：1260um*1100um

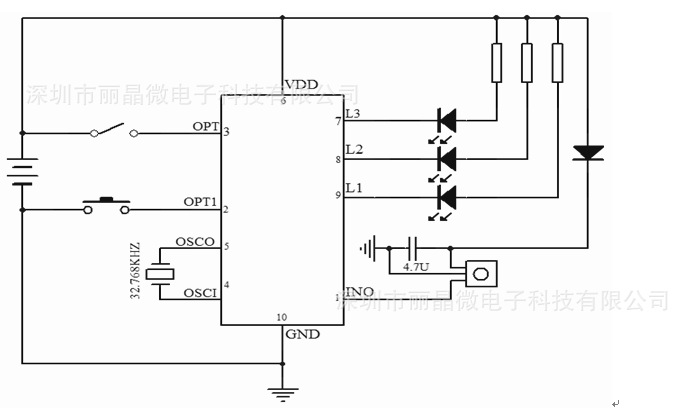

六、参考电路图：（衬底接VDD）

以上电路仅供参考，如有修改，恕不另行通知！

小插图

QQ截图20160710104640

QQ截图20160710104627

QQ截图20160710104246

QQ截图20160710104438

QQ截图20160710104051

QQ截图20160710104422

QQ截图20160710104717

QQ截图20160710104325

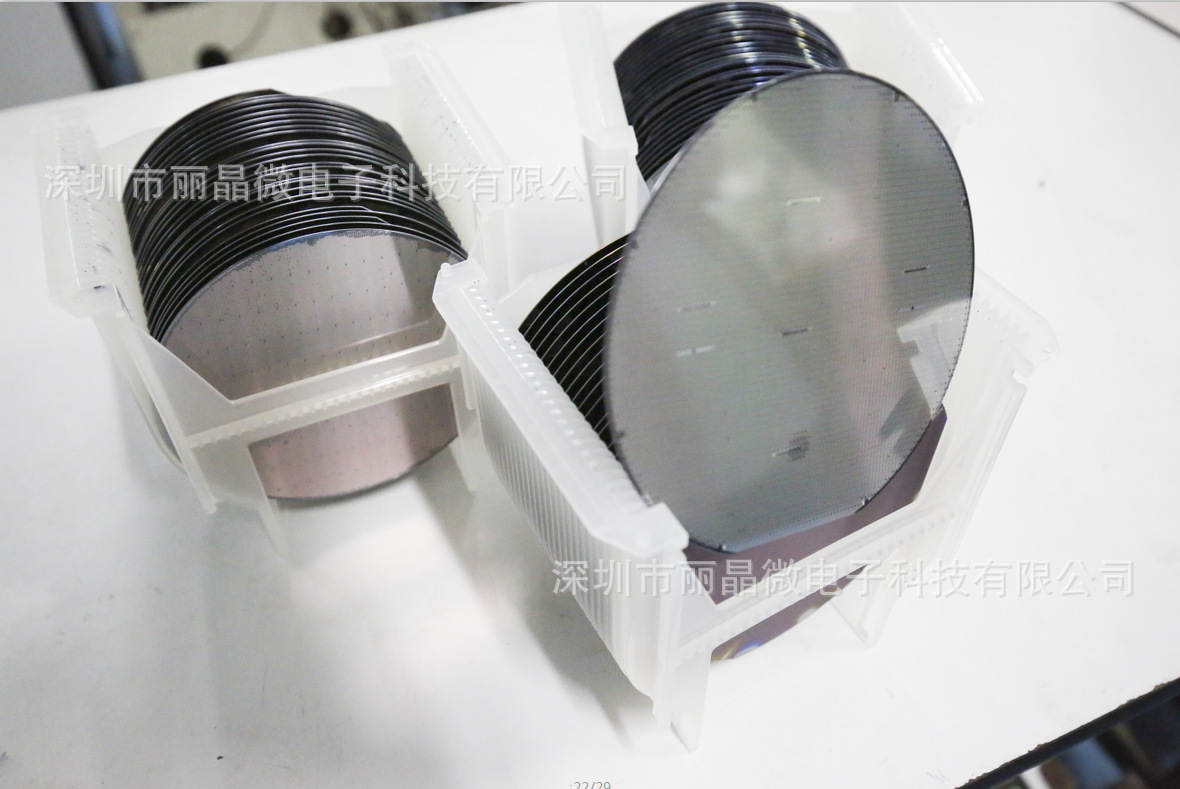

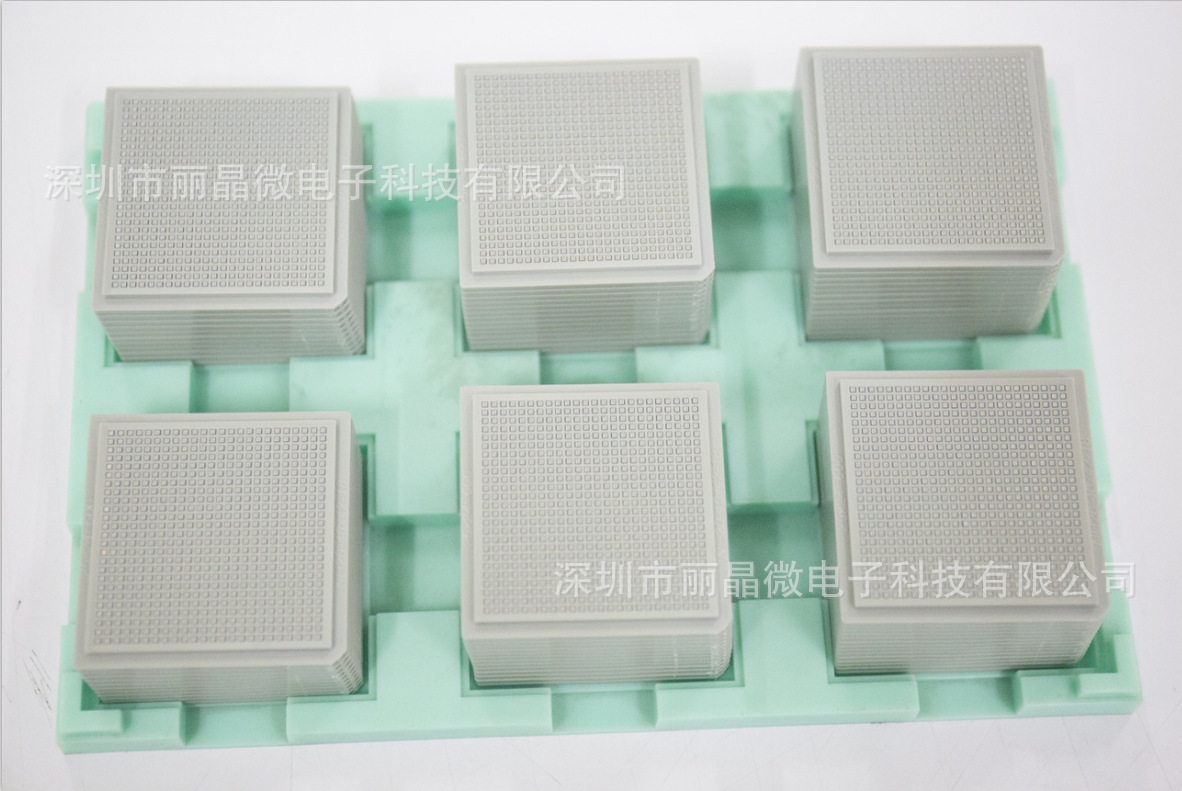

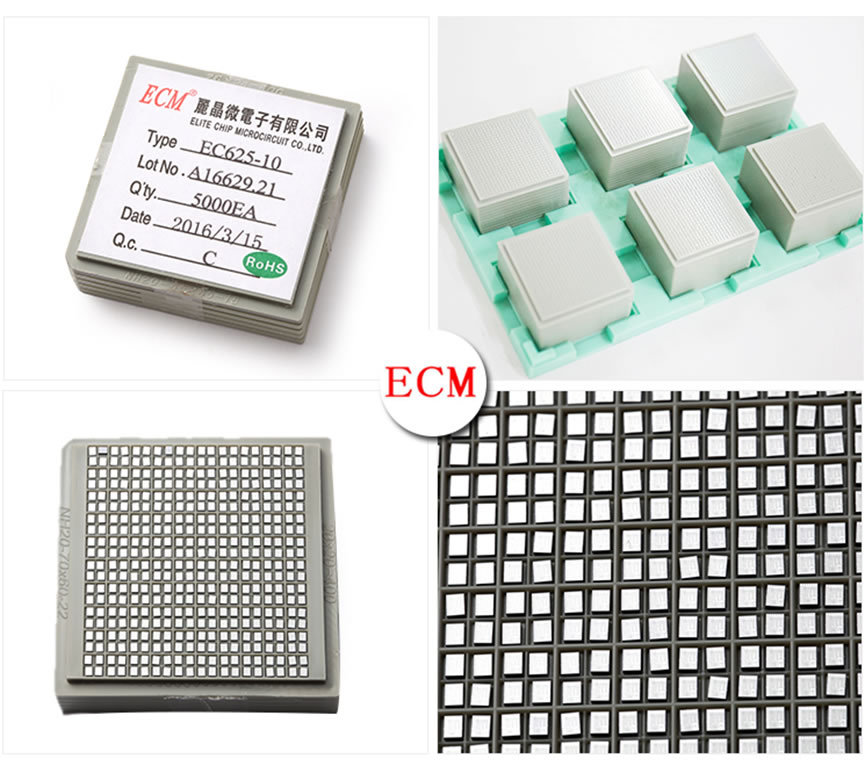

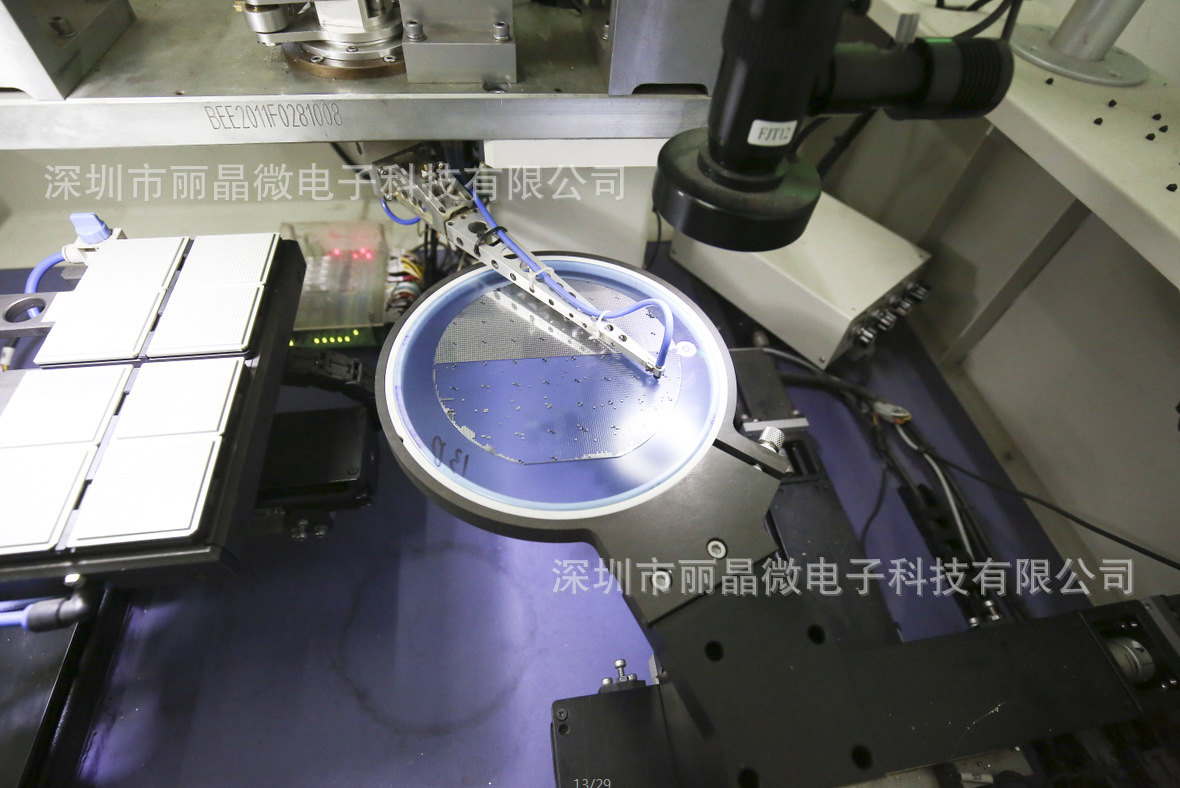

产品内部结构
