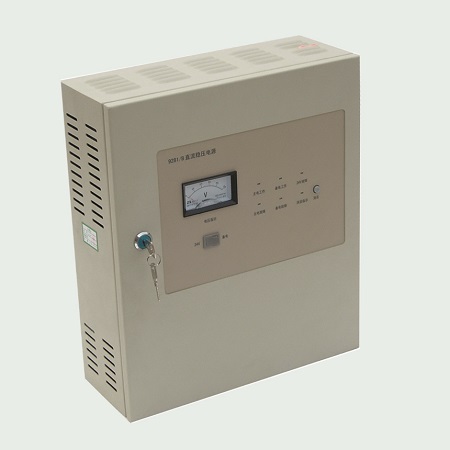

壁挂式消防专用电源

一 概述



    KT9281/B电源是专为火灾报警控制器设计的具有AC/DC开关调制的不间断供电的一次直流稳压电源。具有主电、备电、充电指示，主电欠压，备电欠压，备电故障。电池充电电路采用了限流恒压脉冲充电方式，提高了备用电池的寿命。本电源符合《消防联动控制设备通用技术条件（GB16806-1997）》中对电源的要求。安全要求符合（GB4717-93）标准。



  二 技术指标



1.  输出电压：24V（电压可调）



2.        输出电流：0～10A



3.  负载稳定度：不大于1×10e-2



4.  电压稳定度：不大于1×10e-2



5.  纹波电压：尖峰〈1%



6.  交流输入：220V（＋10%，－15%，50Hz±1%）



7.  直流输入：24V±10％（选配电池）



8.  保护电流（限流、截止型）：≥10.5A



9.  主电故障指示：交流输入电压≤187V



10.  备电故障指示：备用电池电压≤22V



11.  环境温度：0～40℃





三 工作原理及功能



（一）、电路结构及框图

（二）、功能介绍

1、外形结构及尺寸：

  1.电压表头指示。

2.主电工作指示灯：主电电压正常时，主电工作指示灯亮。

  3.备电工作指示灯：当主电停电或欠压，备电投入时，备电工作指示灯亮。

4.24V故障：24V输出故障指示灯。

5.消音键：当有任一种故障报警时，按消音键后，消音指示灯亮。报警

          消音。重按此键，消音灯灭。故障可重触发报警声。

（24V输出故障报警不可消音）。

6.消音指示：当有故障报警时，按消音键后，消音指示灯亮。报警消音。

           （24V输出故障报警不可消音）。

7.备电故障指示灯：当备电短路、开路或损坏，备电故障灯亮，备电充电电路自动关闭。

8.主电故障指示灯：当主电工作时，主电电压低于187V时，主电故障灯亮，

同时报警。

9.电压表指示转换开关：24V输出电压指示/备电电压指示（脉动电压）。

四 注意事项

1 . 接通电源，主电指示灯不亮，电源无直流输出。应检查主电交流220V保险（3A）及负载情况。

   2 . 报备电故障——备电故障灯亮。检查备电开关及备电是否开路、短路或

    电池是否失效。备电工作时出现负载短路，备电保险可能熔断，应检查备

    电直流保险（10A）。

   3 . 容性负载≤50000uf。

      感性负载≤2H（电流为70％额定电流）。

   4 . 本电源有自动保护功能。当负载短路时能自动限制输出电流进入过流保

     护状态。将输出切断，报输出故障。 　

5. 内部装有电压调节电位器，顺时针旋转旋钮可使输出电压增大。

6. 本电源正常工作时必须把门盖盖好。
