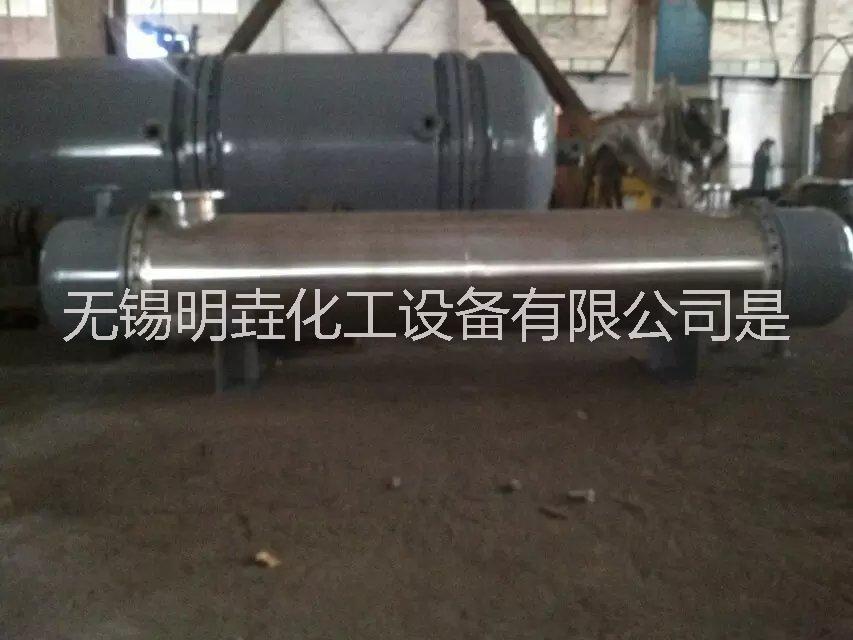

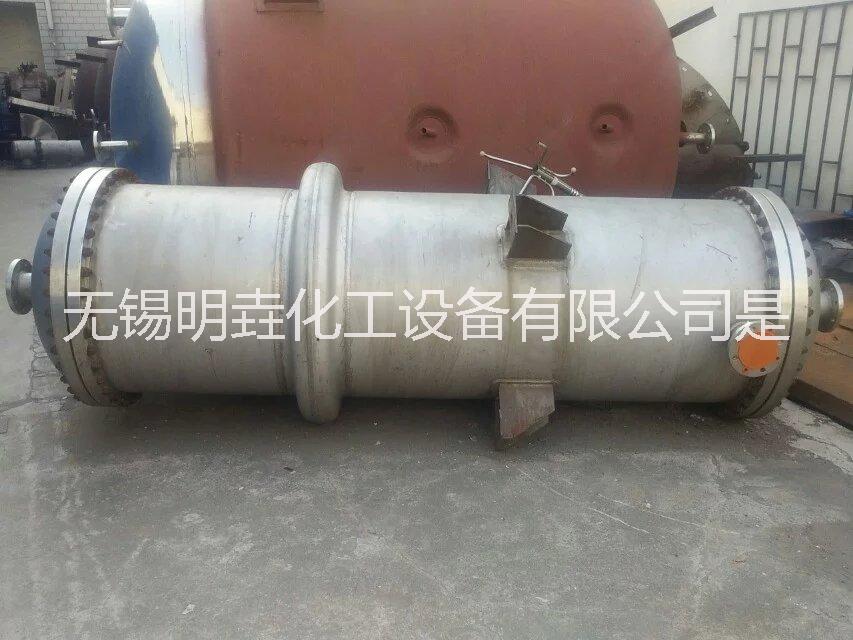

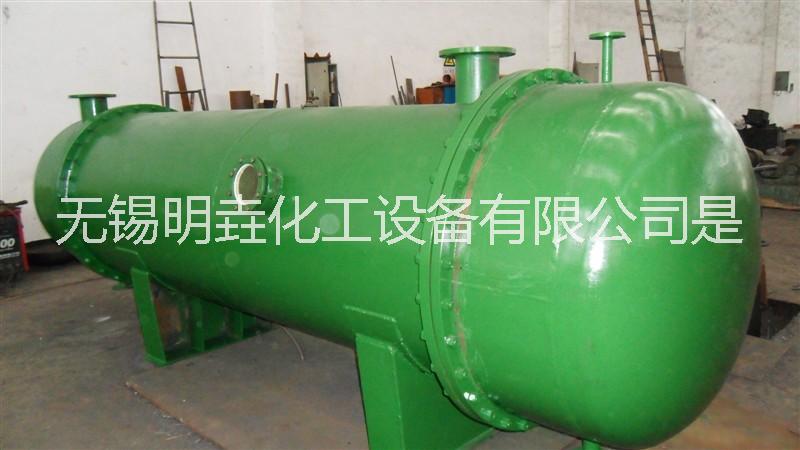

在化学、医药工业的生产线中，有冷却、凝结、加热、沸腾等热些都必须根据液体种类、操作条件等情况，选择适宜的设备列管式冷凝器在换热效果可根据不同产品使用机器构造的质料，符合生产工作的需要。
|
|
|
|
技术特性
|
|
项目
|
管程
|
壳程
|
|
设计压力
|
＜10
|
＜10
|
|
设计温度 ℃
|
200
|
200
|
|
容器类别
|
Ⅱ
|
|
工作介质
|
易燃或毒性程度为中度危害
|
|
|
表1:系列一
|
|
公称直径DN mm
|
管程数
|
管子数量
|
计算换热面积(m2>)
|
管口表
|
|
管子长度(mm)
|
a壳程介质入口
|
c管程介质入口
|
f壳程介质出口
|
b管程介质出口
|
d放空口
|
e排液口
|
|
1500
|
2000
|
3000
|
4500
|
|
150×4.5
|
I
|
11
|
1.2
|
1.6
|
2.5
|
|
25
|
25
|
25
|
25
|
15
|
15
|
|
219×6
|
I
|
25
|
2.7
|
3.7
|
5.7
|
|
32
|
32
|
32
|
32
|
15
|
15
|
|
219×6
|
I
|
38
|
4.2
|
5.7
|
8.7
|
13.1
|
50
|
50
|
50
|
50
|
20
|
20
|
|
II
|
32
|
3.5
|
4.8
|
7.3
|
11.1
|
|
219×6
|
I
|
57
|
6.3
|
8.5
|
13
|
19.7
|
50
|
50
|
50
|
50
|
20
|
20
|
|
II
|
56
|
6.2
|
8.4
|
12.7
|
19.3
|
|
|
表2:系列二
|
|
公称直径DN mm
|
管程数
|
管子数量
|
计算换热面积(m2>)
|
管口表 Nozzle Schedual
|
|
管子长度(mm)
|
a壳程介质入口
|
c管程介质入口
|
f壳程介质出口
|
b管程介质出口
|
d放空口
|
e排液口
|
|
1500
|
2000
|
3000
|
4500
|
|
400
|
I
|
98
|
10.8
|
14.6
|
22.3
|
33.8
|
65
|
65
|
65
|
65
|
20
|
20
|
|
II
|
94
|
10.3
|
14
|
21.4
|
32.5
|
|
500
|
I
|
174
|
|
26
|
39.6
|
60
|
65
|
65
|
65
|
65
|
20
|
20
|
|
II
|
164
|
|
24.5
|
37.3
|
56.6
|
|
600
|
I
|
245
|
|
36.5
|
55.8
|
84.6
|
80
|
80
|
80
|
80
|
20
|
20
|
|
II
|
232
|
|
34.6
|
52.8
|
80.1
|
|
700
|
I
|
355
|
|
|
80
|
122.6
|
80
|
80
|
80
|
80
|
20
|
20
|
|
II
|
342
|
|
|
77.9
|
118.1
|
|
|
注：碳钢管为φ25×2.5，不锈钢管、铜管为φ25×2
|
|
订货须知：
1、用户所需的工作压力、温度、介质、接管规格等与样本中所提供的不符合时，请在合同中注明。本公司可代为设计和制造。
2、换热管可采用不锈钢、碳钢及紫铜、黄铜等材质。
3、换热管和管板可以采用焊接、胀接或胀焊结合。
|
