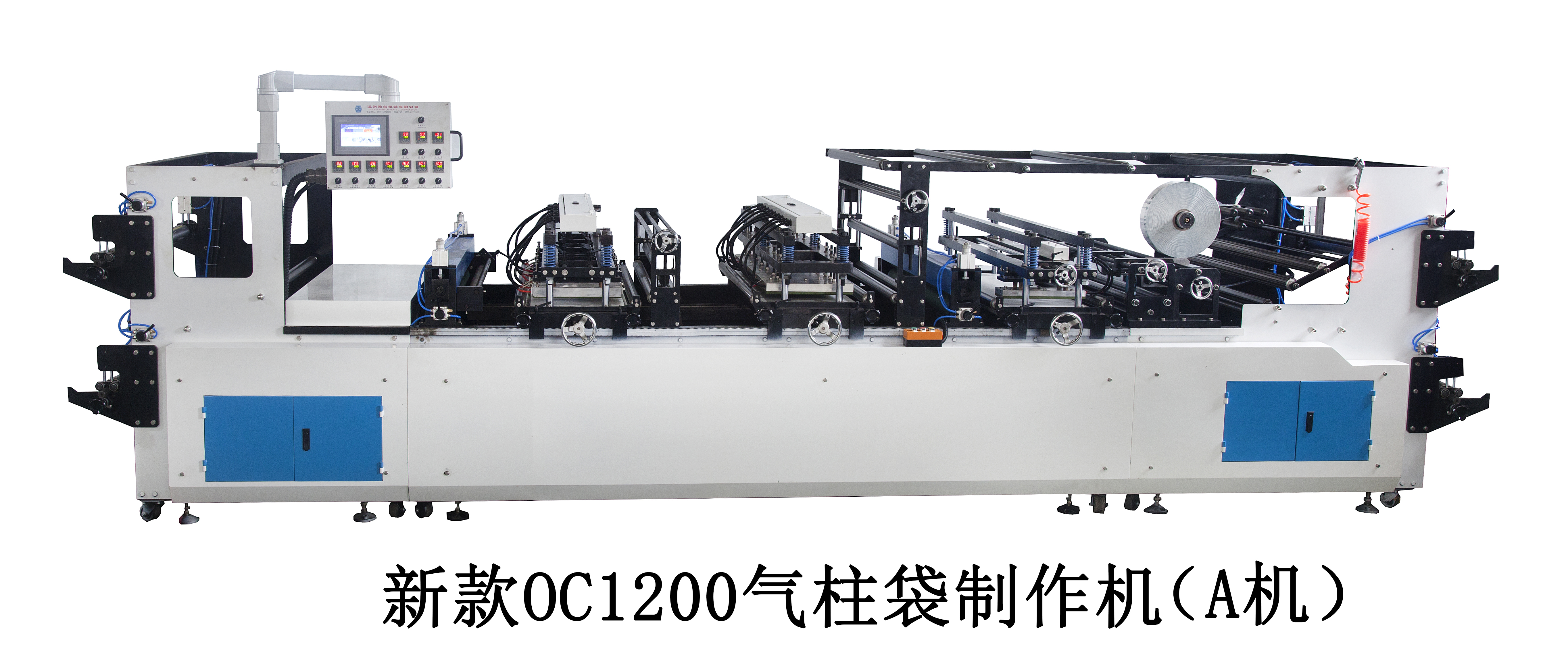

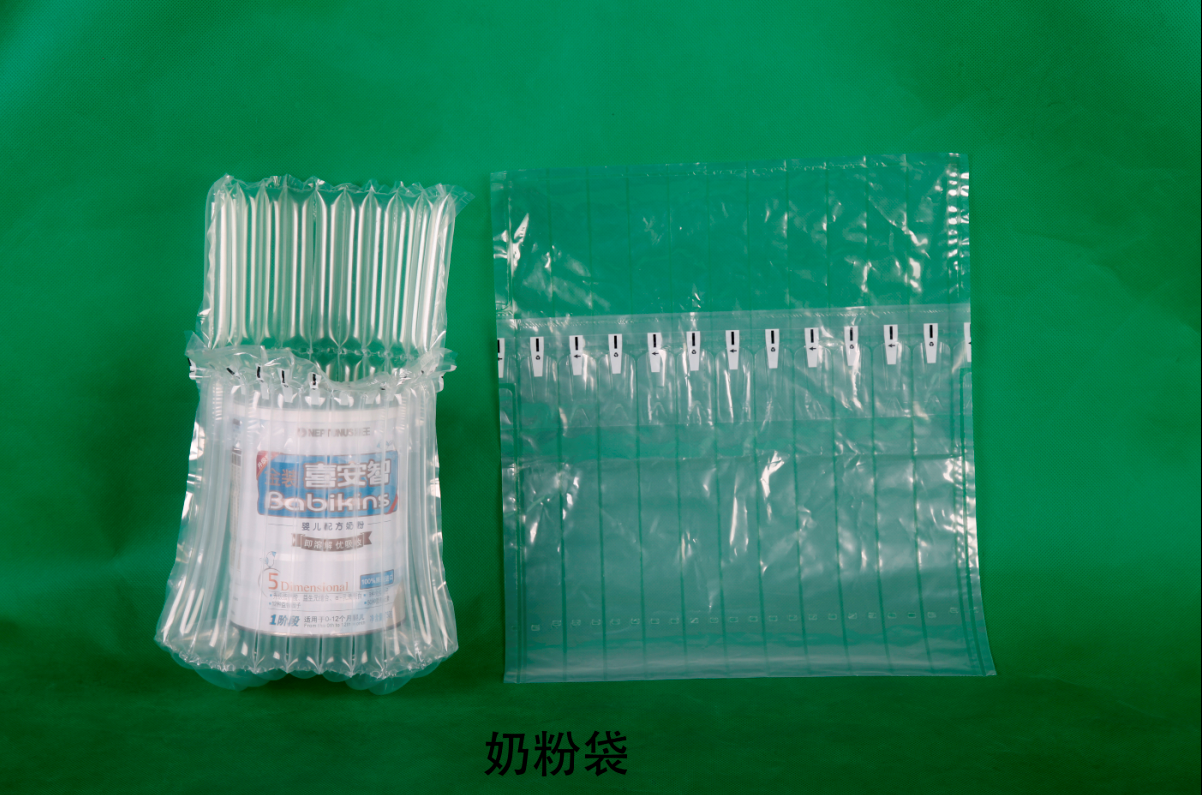

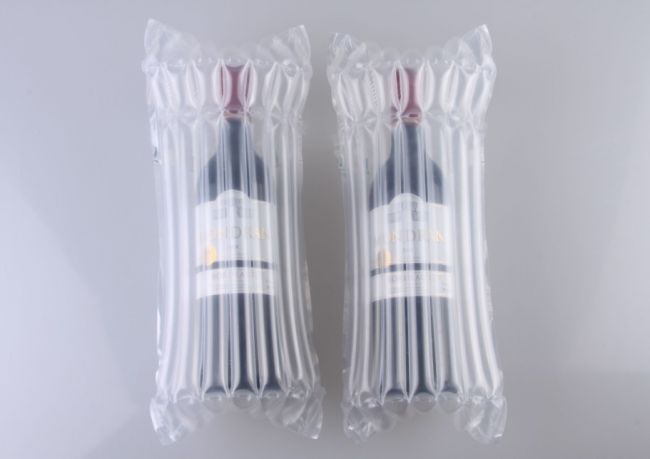

该机适用于PE共挤膜等卷材生产各种缓冲气柱袋、缓冲气垫的专用设备，生产的产品支撑性绝佳，单一个气体包装袋可承受60到120公斤的重压而不破裂且符合环保要求产品广泛应用于各领域缓冲包装，如：红酒包装、硒鼓包装、家电包装、物流包装等
性能及特点：
1、 主控电路采用进口PLC与变频器联合控制，良好的人机界面，操作集中直观、方便
2、 整机采用变频器控制,变频范围宽，速度调节范围大，实现无级变速。即调即用，匹配完美。双放膜独立电机加张力控制器控制，大大提高放膜运行的平稳与效率
3、 收放卷采用气胀轴机构，装卸操作方便
4、 自动记数、报警等功能
5、 B机放卷采用光电自动纠偏修正系统，放卷更平整准确
一、 技术参数：
1、 主要技术参数：
|
标准机规格性能及技术参数 |
规格类型 |
OC1200 |
|
A机压柱速度 （米/分） |
12-18（速度可调） |
|
|
B机制袋速度 （个/分） |
小于等于50 |
|
|
最大膜宽度（毫米） |
1200 |
|
|
最大上卷直径（毫米） |
￠600（约2000米） |
|
|
收放卷气胀轴直径（毫米） |
￠74mm |
|
|
总功率（千瓦） |
14.5+3.2（A机+B机） |
|
|
机器净重（千克） |
2700+1800+900（A机+B机+三角机） |
|
|
机器外形尺寸（长×宽×高）（毫米） |
A机：5600×1585×1470 |
|
|
B机：3185×1295×1380 |
||
|
三角机：1900×1600×1600 |
||
|
机器噪声（分贝） |
≤55分贝 |
|
|
成袋合格率（百分比） |
≥99% |
|
|
封口压力（牛顿/毫米2） |
15 |
|
|
电源类型 |
380V 50Hz |
|
|
包装膜材料 |
PE共挤膜等。 |
|
二、 机器配置：
1、 机架主体结构采用A3铁板12mm厚、机身颜色银灰色（颜色可选）
2、 磁粉张力控制：张力控制范围10-50N.M
3、 传动导辊采用铝导辊，经过阳极氧化处理
4、 光电眼跟踪修正
5、 拉模定位电机为步进电机，收放膜电机为普通电机变频调速
6、 模具采用40Cr钢喷铁氟龙
三、主要电器配置
|
序号 |
零件名称 |
品 牌 |
国家,地区 |
备注 |
|
1 |
人机界面 |
维伦 |
中国 |
|
|
2 |
PLC |
三菱 |
日本 |
|
|
3 |
变频器 |
易驱 |
中国 |
|
|
4 |
温控器 |
宇电 |
中国台湾 |
|
|
5 |
色标传感器 |
富台 |
中国台湾 |
|
|
6 |
开关电源 |
铭伟 |
台湾 |
|
|
7 |
交流接触器 |
施耐德 |
法国 |
|
|
8 |
步进电机 |
SOYO |
中国 |
|
|
装箱清单 |
|||
|
序号 |
名称及规格 |
单位 |
数量 |
|
1 |
OC1200缓冲气柱袋生产线 |
套 |
1 |
|
2 |
附带常规模具2CM/ 3CM |
套 |
各1 |
|
3 |
热电偶K型M6-1.6M |
条 |
5 |
|
4 |
电热管￠10X310 220V 500W |
条 |
5 |
|
5 |
电热管￠10X500 220V 700W |
条 |
5 |
|
6 |
电热管￠10X60 220V 150W |
条 |
5 |
|
7 |
高温布 |
米 |
5 |
|
8 |
双头扳手8-10、12-14、14-17、17-19 |
把 |
各1 |
|
9 |
活动扳手12# |
把 |
1 |
|
10 |
内六角扳手 |
套 |
1 |
|
11 |
梅花扳手8X10、12X14、17X19 |
把 |
各1 |
|
12 |
螺丝刀一字、十字 |
把 |
各1 |
|
13 |
打样机 |
台 |
1 |
|
14 |
设备使用说明书 |
本 |
1 |
