38X38尺寸 电力猫适配器

厂商 ：深圳市智德精科技有限公司

广东 深圳
  • 主营产品：
联系电话 ：13543293714
商品详细描述

基本参数

型号：

D12W1A

调制方式：

脉冲宽度调制(PWM)式

晶体管连接方式：

全桥式

输出电压：

12（V）

工作效率：

85（%）

输出纹波噪音：

70mV

输出电压精度：

5（%）

电压调整率：

5（%）

负载调整率：

5（%）

质保：

12月

OEM：

可OEM

产品认证：

FCC

类型：

AC/DC电源

适用范围：

摄像机监控，机顶盒配用

输出电流：

1A（A） A

输出功率：

12（W） Kw

输入电压：

90-240（V）

外形尺寸：

38mmX36.4mm mm

颜色：

绿

品牌：

ZDJING

电芯类型：

高通6410芯片

详细说明

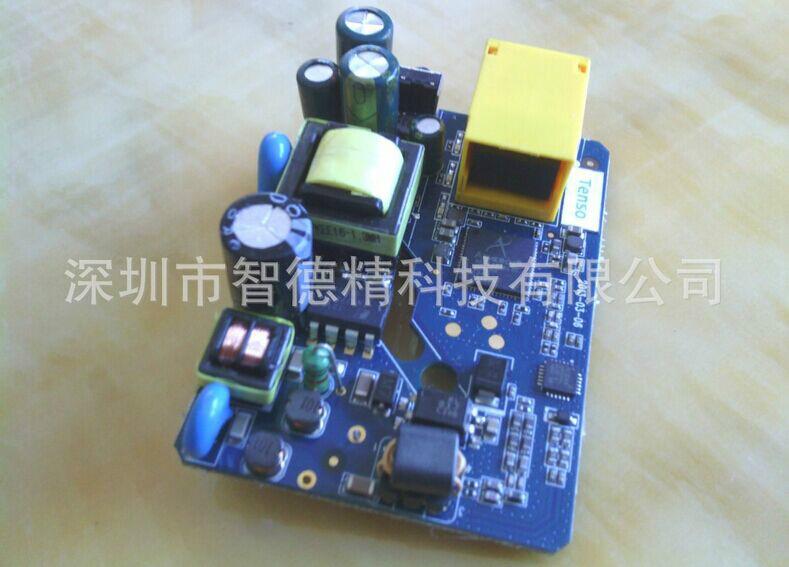

电力载波模块（新）_01

电力载波模块（新）_03

电力载波模块（新）_05

电力载波模块（新）_07

电力载波模块（新）_09

电力载波模块（新）_11

电力载波模块（新）_13



20140325_162157


应用

四、引脚定义

undefined

五、模块尺寸

undefined

五、引脚功能详述



左边：



引脚编号

引脚定义

输入/输出

引脚功能描述

AC

L

输出

信号输出线

AC

N

输出

信号输出线





1.当内置摄像机时，2pin信号输出线可以直接接市电（交流85-265V;50/60HZ）；



2.当两个模块信号板对接时（类似同轴），可以直接是2pin双绞线传输,可传输1000米距离；



3.所有排针都是间距2.0mm。



 右边：



引脚编号

引脚定义

输入/输出

引脚功能描述

GND

GND

\

大地

RST

控制按键

\

复位功能、分组加密功能(接3.3V)

ETH

网口灯

\

网口连接指示灯（接大地）

PLC

信号灯

\

信号传输指示灯（接3.3V）

POW

电源灯

\

电源连接指示灯（接3.3V）

3.3V

3.3V

输出

3.3V输出

TXP

TX+

输出

网络发射信号正

TXN

TX-

输出

网络发射信号负

RXP

RX+

输入

网络接收信号正

RXN

RX-

输入

网络接收信号负

12V

12V+

输入

12V工作电压正极

GND

12V-

输入

12V工作电压负极



六、电气特性





最小值

典型值

最大值

单位

12V工作电压

10V

12

13

V

12V工作电流

\

200

\

mA





技术参数说明



硬件参数

型号

ZDJ-P201J

协议/标准

HomePlug AV，IEEE 802.3，IEEE 802.3u

通信协议

TCP/IP，IGMP，CSMA/CA，QoS

调制规则

OFDM (1024/256/64/16-QAM,QPSK,BPSK和ROBO调制规则)

传输频段

2-28MHz

传输速率（PHY）

200Mbps

以太网端口

10/100Mbps 4pin信号端口

接口

AC接口，功能引脚接口，以太网接口，DC接口

LED指示

电源指示，电力线数据传输指示，以太网接口指示

按钮

Pair/Reset

操作系统

Windows   98SE/ME/2000/2003/XP/Vista，Windows7，Linux，Mac   OS

传输距离

300m（同一电表范围内）

数据安全

128-bit AES加密

工作电压

DC-12V-200mA

功耗

常规≤1.3W，待机≤0.17W

尺寸

38mmX36.4mmX15mm（LxWxH）

重量

20g

使用环境

工作温度

0℃~70℃

存储温度

-20℃~70℃

工作湿度

10%~90%RH无凝结

存储湿度

5%~90%RH无凝结



PLC电力猫与其他网络设备对比










电力猫使用常见问题：



1.什么是电力线上网/联网?



       通过电力猫，任何电器，比如电脑，打印机，电视，VCR，机顶盒，保安监视设施，IPTV,音响......都可以很轻松地通过现有的电线连接起来。电力线联网并不需要架设新的网线，费用低廉，用途广泛，高速稳定，传送速度已从几年前的14兆发展到今天的85兆和200兆。







2.使用此产品最多可以连接几台电脑呢？



       建议不要超过8台。







3.两台透过电力猫来连线的电脑



       最远可达多远在没有电器或干扰源的情况下最远将可以达到300M，但100M之后传输速度将会下降，有可能导致讯息减弱或资料遗失，并且建议不要将产品插入突波保护器，因为这些装置可能会干扰讯号传输。







4.此产品与无线网络主要的差异性？



       无须设定，随插即用而无线路基地台及网卡皆需设定，且其网络讯号易受墙壁隔间及上下楼层阻隔而衰减并且会产生电磁波对人体造成伤害。







5.将该产品插在电源插座上使用。会影响其他家用电器设备的使用吗？



       不会。对家用电器并无任何影响，因为电力线传输使用的频带与家用电器所使用的频带不同，所以不会影响。







6.使用该产品在电源线上传输网络讯号，会不会受家中电器的干扰？



      不会，因为电力线传输使用的频带与家用电器所使用的频带不同，所以不会影响。







7.该产品可以配合延长线来使用吗？



      可以，但是最好选用最简单且一般的延长线来用。有些延长线会加装突波保护及滤波功能，有这些装置的延长线不建议使用。







8.这种产品是否可以接在UPS（不断电系统）后面？



      不可以，因为UPS（不断电系统）一般具有滤波作用，会影响电力线网络传输或是不能连线，所以不建议接在UPS后面。







9.不同的厂牌电力线产品可以互通吗？



      可以的，目前市场上不同的电力线产品皆依循同一网络规范开发，故彼此间是可以互通的。







10.我把此产品插在电源插座上，是不是就能立即上网呢？



        不可以。须同时在ADSL猫或路由器后端接上一个本产品，才可以上网。







11.跨楼层可以使用吗？



       不同的楼层若所用的电源是同一个电表回路，就可以共同使用上网。同一电表回路的意思是,由于交流电路的三相四线的特性,电力猫需要接到同一相线才能使用,不同相线上在物理上是绝缘的,无法使用电力猫进行通讯







12.会不会被邻居偷接使用呢？



        不会的，因为邻居彼此使用不同的电表，此产品无法跨电表使用，故邻居是无法偷接网络使用。







13.家中的电源线需要什么规格的？



        电源线没有特殊的要求，只要一般的电源线皆可以使用。







14.如果家中停电了，网络是不是就不通了呢？



        是的。AV的讯号是通过电线上的电流在传讯，若家中停电，电源无法在电线上流动，网络讯号就会不通。







15.此产品除了可以与电脑相连接外，还可以与其他资讯设备一起使用吗？



        可以，凡需要透过网络连线来使用的产品皆可一起使用。如网络电话，网络印表机，数位影印机，数位摄影机，无线基地台...等等。







16.电力猫已经通过测试了吗?



        是。已经通过国际标准。从1.0到目前可以传送高清电视，音响，IPTV的Tuubo标准。在欧洲，北美已广泛使用，日本去年也批准使用。统计结果上是，几乎100%的电插口都可以实现电力线联网。
