福建泉州超高频全系列感应加热设备

    供应福建泉州超高频全系列感应加热设备JJG-110B热处理机淬火机床销售于厦门、晋江市、南安市、三明、莆田漳州、宁德，以及泉州周边等地方。

JJG-100B 高频感应加热设备
图片	技术参数
	规格	JJG-100B 分体式              JJG-100AB 自控分体式
	最大输入功率	100KW
	振荡频率	50-150KHZ
	加热电流	23～230A
	输入电压	三相380V 50HZ
	负载持续率	100%
	主分机连线	2米长
	保温、加热时间	0.1～99.9秒
	冷却水要求	≥0.2MPa ≥20L/分
	主机重量	190KG
	分机重量	45KG
	主机体积（CM）	56长×80宽×180高
	分机体积（CM)	56长×30宽×54高
	应用	热处理，线材加热等

    这种产品适合于很多加热用途，如：（1）大小齿轮、大小轴等零件热处理（2）碳钢螺丝和不锈钢螺丝加热粘胶 （3）学校及研究所用磁悬浮熔炼 （4）碎料或粉末料的熔炼 （5）铜管接头焊接等
此系列设备结构采用我公司第三代逆变控制技术，在使用常规IGBT器件的基础上， 使设备不仅能输出频率高达250 KHZ的大功率高频电源，而且设备可靠性高， 使固态高频取代电子管高频成为可能。

主要规格及参数：

带计时功能的优点及应用：

1、 加热功率、加热时间、保温功率、保温时间分别独立可调，可在一定程度上有效地控制加热曲线和加热温度；
2、 应用于重复性高的工件加热和快速加热；
3、 应用于钎焊中时，采用快速加热和保温功能相结合，既实现快速加热，同时又可在钎料熔化时进行保温，使焊料充分铺展；

分体式结构的优点及应用：

1、 在分体式设备中，高频电源（主机）与高频变压器（分机）分离，主—分机间连线2米长；
2、 应用于环境很差的工作场所，可以将主机封闭在干净的空间，大大减少主机的维修率，增加设备的可靠性；
3、 应用于流水线作业或成套设备中，小分机占用较小的台面空间，容易移动；

工作原理及结构特点：

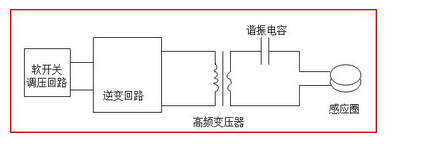

此系列设备采用串联谐振电路，谐振后通过高频变压器输出低电压、大电流的高频电源。谐振结构如图：

此系列设备采用IGBT功率器件和我公司第三代变流控制技术---双调控变流控制技术。在这种技术中，功率和变频独立调控，采用IGBT开关器件和非晶态电感构成高频斩波电路调节功率，采用IGBT串联谐振及频率自动跟踪技术获得精确的软开关控制逆变过程，使设备在大功率下的工作可靠性大大提高，使得设备在大功率领域得到了发展，100%设备暂载率得以实现。
此系列设备中，谐振电容串联在高频变压器付边，所以高频变压器上电压低，大大降低了由于高压引起的绝缘和打火问题，使设备的工作可靠性大为提高，同时高频变压器体积小，重量轻，损耗低。
