5050内置IC 6812幻彩灯

厂商 :深圳市普朗克光电科技有限公司销售部

广东 深圳
  • 主营产品:
  • CREE专利芯片灯珠
  • 丰田合成专利芯片灯珠
  • 5050内置IC
联系电话 :18823873767
商品详细描述

一,5050RGB内置ic-6812灯珠主要应用领域:

 LED全彩发光字灯串,LED全彩模组,LED幻彩软硬灯条,LED护栏管,LED外观/情景照明

● LED点光源,LED像素屏,LED异形屏,各种电子产品,电器设备跑马灯。

二,灯珠特性说明:

 Top SMD内部集成高质量外控单线串行级联恒流IC;

● 控制电?与RGB芯片集成在SMD 5050元器件中,构成一个完整的外控像素点,混色效果均匀且一致性高。

● 内置数据整形电?,任何一个像素点收到信号后经过波形整形再输出,保证线?波形畸变?会?加。

● 内置上电复位和掉电复位电?,上电不亮灯;

● 灰度调节电路(256级灰度可调),

● 红光驱动特殊处理,配色更均衡,

● 单线数据传输,可无限级联。

● 整形转发强化技术,两点间传输距离超过10M.

● 数据传输频率可达800Kbps, 当刷新速?30帧/秒时,级联数?小于1024点。

● 内置电源反接保护模块,电源反接不会损坏IC.

三,内置IC灯珠优势在哪里?
    网上有很多这方面的资料,常规的RGB需要在线路板上串IC来控制变幻颜色,但是贴片在线路板上的IC容易受到外力破损,长时间裸露在外也会影响IC工作从而应发故障,现在将6812与LED芯片封装在同一个灯杯里,杯里灌满硬硅胶进行保护,与空气隔绝,也防止外力伤到IC和芯片,也降低了成品灯具的线路设计。当然,6812还具有以下特点,相信你看了之后就知道与WS2812有什么区别了!现在生产这款灯珠的厂家貌似不多,做专业的更没有几家,听说普朗克光电做的还不错。
5050内置6812具有智能反接保护,电源反接不会损坏IC。
6812IC控制电路与LED点光源公用一个电源。
控制电路与RGB芯片集成在一个5050封装的元器件中,构成一个完整的外控像素点。
内置信号整形电路,任何一个像素点收到信号后经过波形整形再输出,保证线路波形畸变不会累加。
内置上电复位和掉电复位电路。
每个像素点的三基色颜色可实现256级亮度显示,完成16777216种颜色的全真色彩显示,扫描频率不低于400Hz/s。
串行级联接口,能通过一根信号线完成数据的接收与解码。
任意两点传传输距离在不超过5米时无需增加任何电路。
当刷新速率30帧/秒时,级联数不小于1024点。
数据发送速度可达800Kbps。
光的颜色高度一致,性价比高。
主要应用领域:
LED全彩发光字灯串,LED全彩模组, LED全彩软灯条硬灯条,LED护栏管。
LED点光源,LED像素屏,LED异形屏,各种电子产品,电器设备跑马灯。
● 控制电路与RGB芯片集成在一个5050封装的元器件中,构成一个完整的外控像素点。
● 内置信号整形电路,任何一个像素点收到信号后经过波形整形再输出,保证线路波形畸变不会累加。
● 内置上电复位和掉电复位电路。
● 每个像素点的三基色颜色可实现256级亮度显示,完成16777216种颜色的全真色彩显示,扫描频率不低于
400Hz/s。
● 串行级联接口,能通过一根信号线完成数据的接收与解码。
● 任意两点传传输距离在不超过5米时无需增加任何电路。
● 当刷新速率30帧/秒时,低速模式级联数不小于512点,高速模式不小于1024点。
● 数据发送速度可达800Kbps。
● 光的颜色高度一致,性价比高。

5050内置IC6812是一个集控制电路与发光电路于一体的智能外控LED光源。其外型与一个5050LED灯珠相同,每个元件即为一个像素点。像素点内部包含了智能数字接口数据锁存信号整形放大驱动电路,还包含有高精度的内部振荡器和5V高压可编程定电流控制部分,有效保证了像素点光的颜色高度一致。数据协议采用单线归零码的通讯方式,像素点在上电复位以后,DIN端接受从控制器传输过来的数据,首先送过来的24bit数据被第一个像素点提取后,送到像素点内部的数据锁存器,剩余的数据经过内部整形处理电路整形放大后通过DO端口开始转发输出给下一个级联的像素点,每经过一个像素点的传输,信号减少24bit。像素点采用自动整形转发技术,使得该像素点的级联个数不受信号传送的限制,仅仅受限信号传输速度要求。LED具有低电压驱动,环保节能,亮度高,散射角度大,一致性好,超低功率,超长寿命等优点。将控制电路集成于LED上面,电路变得更加简单,体积小,安装更加简便.
-------------------------------
mobile:18823873767 QQ:510060439
E-mail:jobsluo@163.com联络人:罗智伟先生
阿里巴巴诚信通网址:[url]https://shop1380509013661.1688.com/[/url]
--深圳市普朗克光电科技有限公司
--广东省深圳市宝安区石岩镇恒超工业园A栋三楼

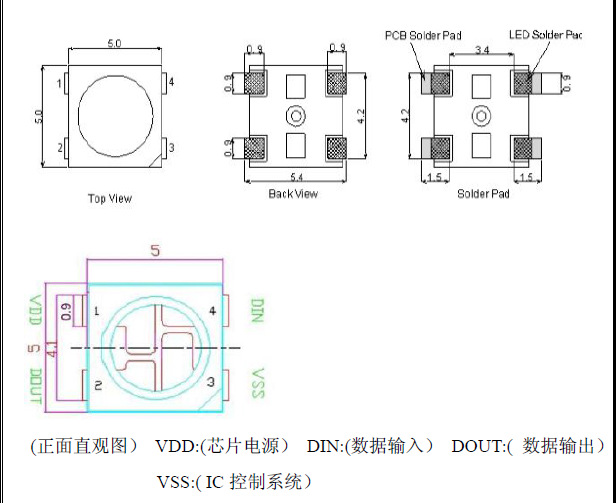

四,规格详细说明
