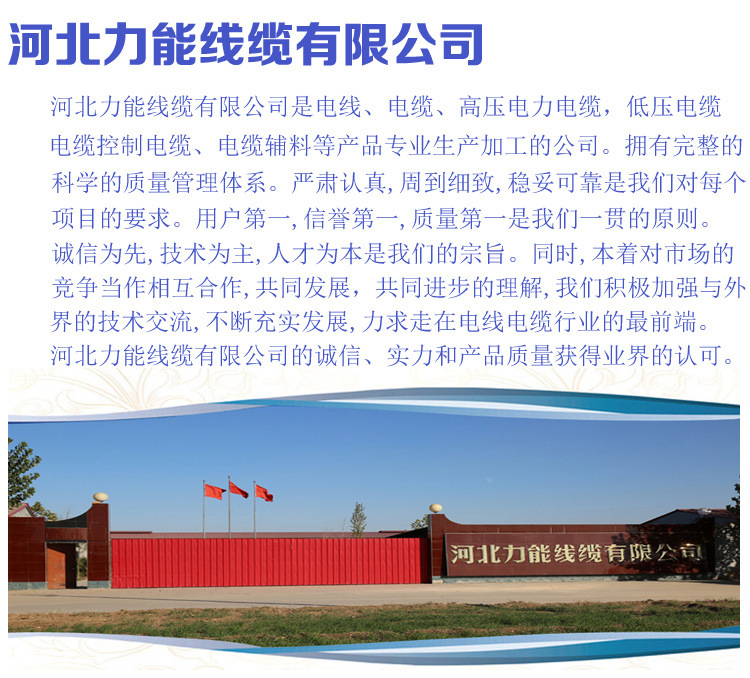

厂商 ：河北力能线缆有限公司
河北 邢台- 主营产品：
- 铜芯电力电缆
- 铝芯电力电缆
- 铝合金电缆

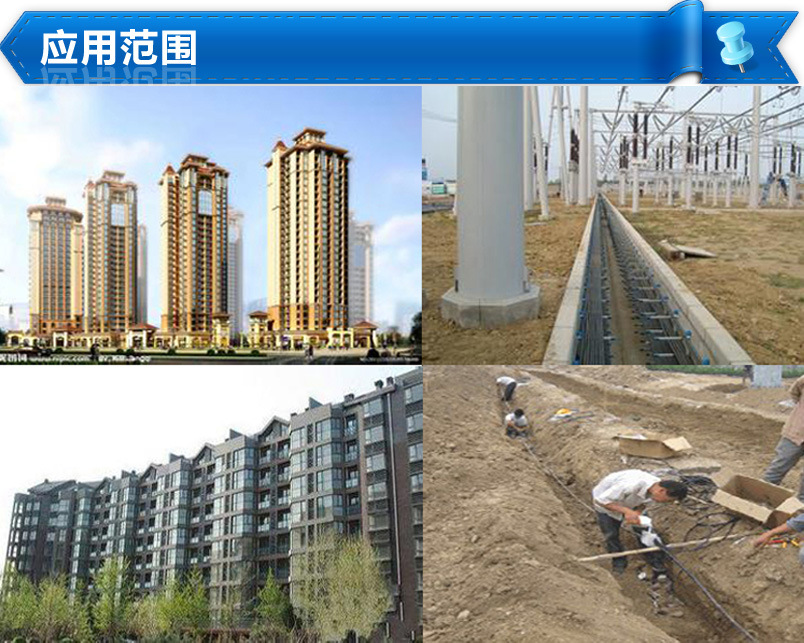

一、型号名称及使用范围
|
型号 |
名称 |
使用范围 |
|

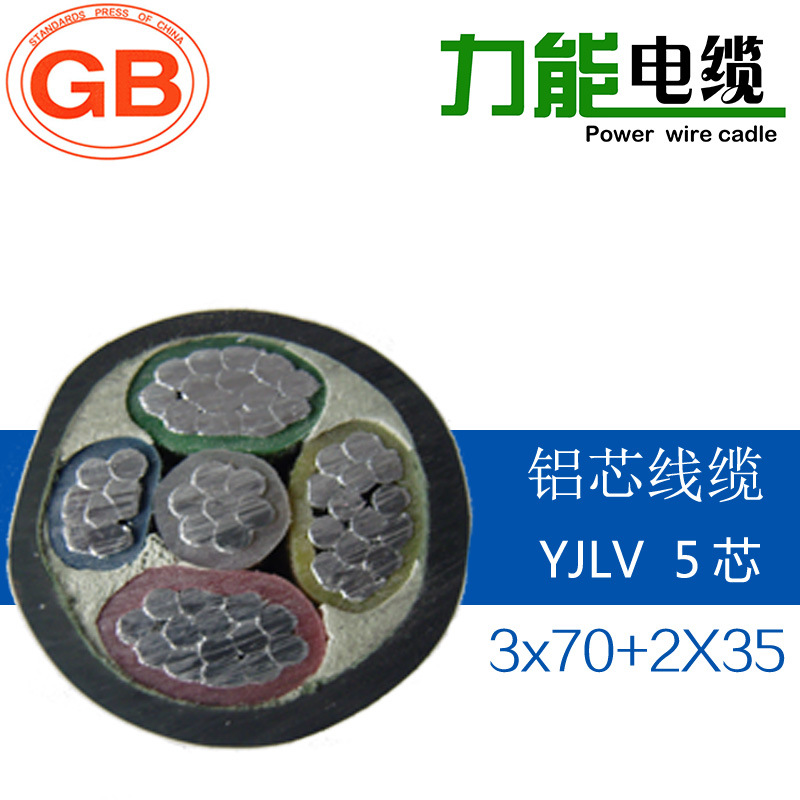

YJLV |
铝芯交联聚乙烯绝缘聚氯乙烯护套电力电缆 |
敷设于架空、室内、隧道、电缆沟及管道中，也可埋在松散的土壤中，电缆能承受一定的敷设牵引，但不能承受机械外力作用的场合 |
|
YJLV22 |
铝芯交联聚乙烯绝缘聚氯乙烯护套钢带铠装电力电缆 |
适用于架空、室内、隧道、电缆沟及地下直埋敷设，电缆能承受机械外力作用，但不能承受大的拉力 |
注意：1.根据电缆的敷设环境及负荷的不同，正确设计选择电缆的型号规格。
2.单芯电缆不允许敷设在产生磁性的管道中、易燃易爆、化学腐蚀性及高温、低温等场
合，应选择特殊型号的电缆。
二、储存和运输
电缆在储存中，应规范包装避免长期露天阳光暴晒，两端头可靠密封，不允许长期存放在
潮湿的环境中，且电缆盘不能平放。运输时应考虑盘高且有效固定，吊装时不允许几盘同
时吊装，严禁从高处推下。
三、敷设安装
电缆敷设应采用专用工具，如放线架，导辊等，敷设过程中防止机械损伤，远离热源。
电缆穿管敷设时，管道内径不小于电缆外径的1.5倍多，多根电缆穿管时禁止电缆挤压，
电缆的总面积不超过管内总面积的40%。
四、电缆结构尺寸及重量
0.6/1KV 5芯交联聚乙烯绝缘聚氯乙烯护套电力电缆结构尺寸及重量
|
标称截面 （mm?） |
绝缘标称厚度 （mm） |
护套标称厚度 (mm） |
电缆近似外径 (mm) |
电缆近似重量(kg/km) |
|
|
YJV |
YJLV |
||||
|
5×4 5×6 |
0.7 0.7 |
1.8 1.8 |
14 15 |
332 446 |
206 256 |
|
5×10 5×16 |
0.7 0.7 |
1.8 1.8 |
19 22 |
691 1007 |
370 499 |
|
5×25 5×35 |
0.9 0.9 |
1.8 1.8 |
25 28 |
1504 2007 |
710 905 |
|
5×50 5×70 |
1.0 1.1 |
2.0 2.1 |
33 37 |
2726 3823 |
1234 1669 |
|
5×95 5×120 |
1.1 1.2 |
2.3 2.4 |
43 48 |
5190 6349 |
2199 2575 |
|
5×150 5×185 |
1.4 1.6 |
2.6 2.8 |
53 59 |
7869 9788 |
3213 3962 |
|
5×240 5×300 |
1.7 1.8 |
3.0 3.2 |
67 74 |
12849 15920 |
5198 6314 |
|
标称截面 （mm?） |
绝缘标称厚度 （mm） |
内衬层厚度（mm） |
钢带厚度（mm） |
护套标称厚度 （mm） |
电缆近似外径（mm） |
电缆近似重量（kg/km） |
|
|
YJV22 |
YJLV22 |
||||||
|
5×4 5×6 |
0.7 0.7 |
1.2 1.2 |
0.2 0.2 |
1.8 1.8 |
17 19 |
507 638 |
380 448 |
|
5×10 5×16 |
0.7 0.7 |
1.2 1.2 |
0.2 0.2 |
1.8 1.8 |
22 25 |
926 1277 |
605 769 |
|
5×25 5×35 |
0.9 0.9 |
1.2 1.2 |
0.5 0.5 |
1.8 2.0 |
28 33 |
1817 2705 |
1023 1603 |
|
5×50 5×70 |
1.0 1.1 |
1.2 1.2 |
0.5 0.5 |
2.1 2.2 |
37 42 |
3525 4732 |
2033 2578 |
|
5×95 5×120 |
1.1 1.2 |
1.2 1.3 |
0.5 0.5 |
2.4 2.6 |
48 53 |
6256 7571 |
3265 3797 |
|
5×150 5×185 |
1.4 1.6 |
1.4 1.5 |
0.5 0.5 |
2.7 2.9 |
58 65 |
9221 11319 |
4565 5495 |
|
5×240 5×300 |
1.7 1.8 |
1.6 1.7 |
0.5 0.5 |
3.2 3.4 |
73 80 |
14631 17948 |
6981 8341 |
铝芯优势：
1.价格便宜：铜杆是铝杆价格的3.5倍、铜的比重又是铝的3.3倍，所以铝芯电缆比铜芯电缆便宜多的多，适合于低资工程或临时用电。
2.电缆很轻：铝芯电缆的重量是铜芯电缆的40%，施工运输都成本低。
3.抗氧化，耐腐蚀：铝在空气中与氧反应很快生成一种氧化膜，能防止进一步氧化，所以铝导线是高电压、大截面、大跨度架空输电的必选材料。
