GYXTW中心束管式轻铠装光缆

厂商 :深圳市耐斯龙光纤光缆

广东 深圳
  • 主营产品:
联系电话 :13691932805
商品详细描述

有意请联系:祝小姐13691932805


·产品描述


GYXTW光缆的结构是将 250μm 光纤套入高模量材料制成的松套管中,松套管内填充防水化合物。松套管外用一层双面涂塑钢带(PSP)纵包,钢带和松套管之间加阻水材料以保证光缆的紧凑和纵向阻水,两侧放置两根平行钢丝后挤制聚乙烯护套成缆。


·产品特点


          · 具有良好的机械性能和温度性能

       · 松套管材料本身具有良好的耐水解性能和较高的强度

       · 管内充以特种油膏,对光纤进行了关键性保护

       · 良好的抗压性和柔软性

       · 双面涂塑钢带(PSP)提高光缆的抗透潮能力

       · 两根平行钢丝保证光缆的抗拉强度

       · 直径小、重量轻、容易敷设

       · 较长的交货长度

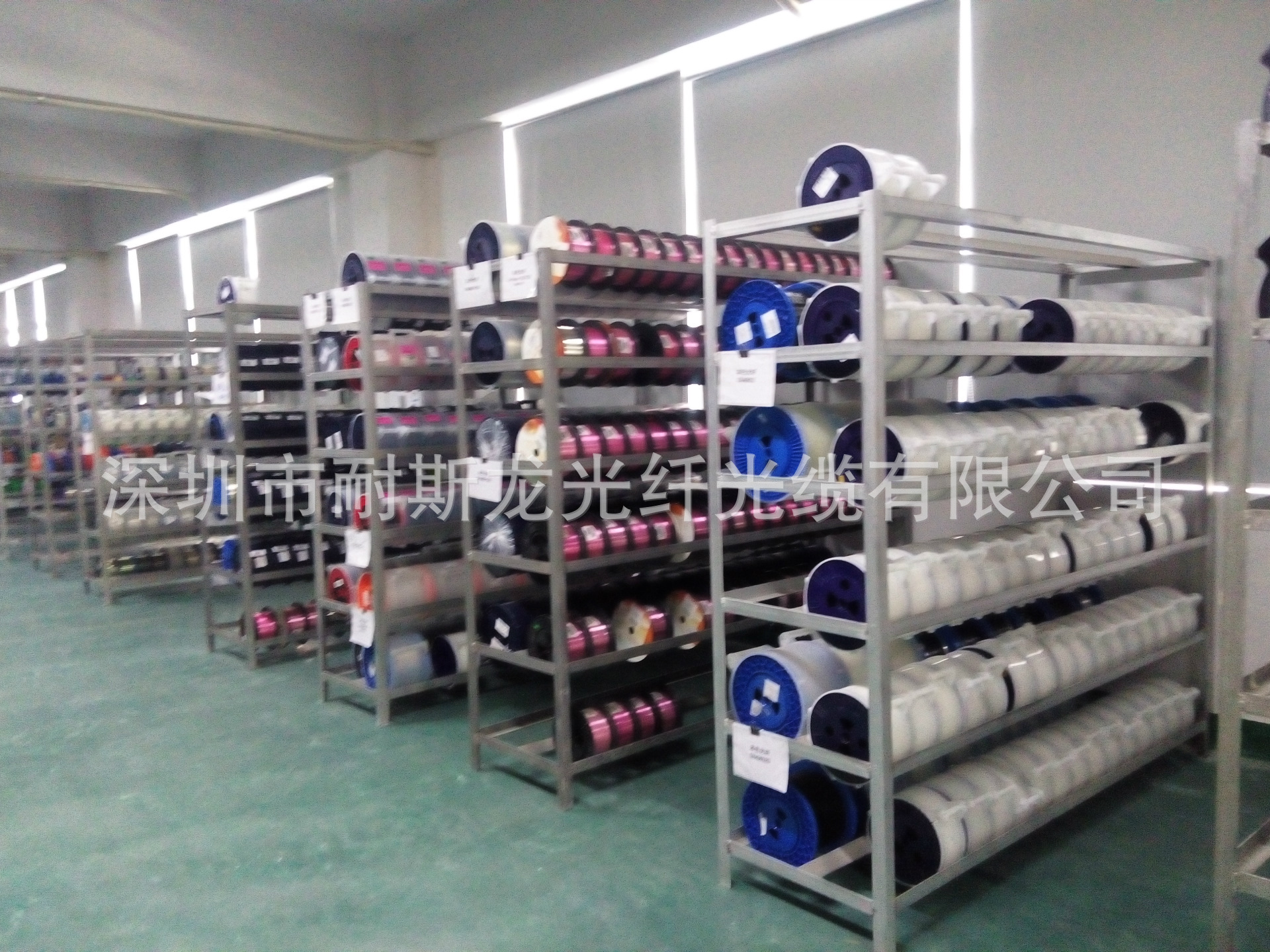

耐斯龙着色纤仓库



·产品标准


       GYXTW光缆符合 YD/T 769-2003 标准


·光学特性



G.652

G.655

50/125μm

62.5/125μm

衰减Attenuation

(+20℃)

@850nm



≤3.0 dB/km

≤3.0 dB/km

@1300nm



≤1.0 dB/km

≤1.0 dB/km

@1310nm

≤0.36 dB/km

≤0.40 dB/km



@1550nm

≤0.22 dB/km

≤0.23dB/km



带宽(A级)

Bandwidth (Class A)

@850nm



≥500 MHz·km

≥200 MHz·km

@1300nm



≥1000 MHz·km

≥600 MHz·km

数值孔径Numerical Aperture



0.200±0.015NA

0.275±0.015NA

光缆截止波长Cable Cut-off Wavelengthλcc

≤1260nm

≤1480nm



GYXTW-C

·结构参数


光缆型号

光纤数

光缆直径

mm

光缆重量kg/km

允许拉伸力

长期/短期

N

允许压扁力长期/短期

N/100mm

弯曲半径

静态/动态

mm

GYXS/GYXTW-4

4

10.0

105

600/1500

300/1000

10D/20D


储存、使用温度: -40℃ 至 + 70℃
