1.产品简介

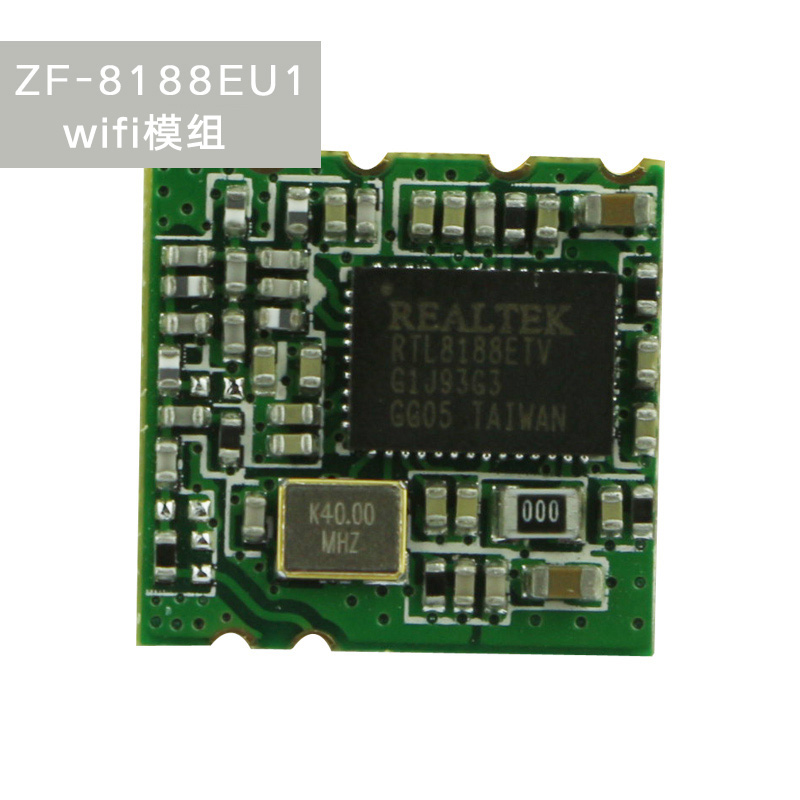

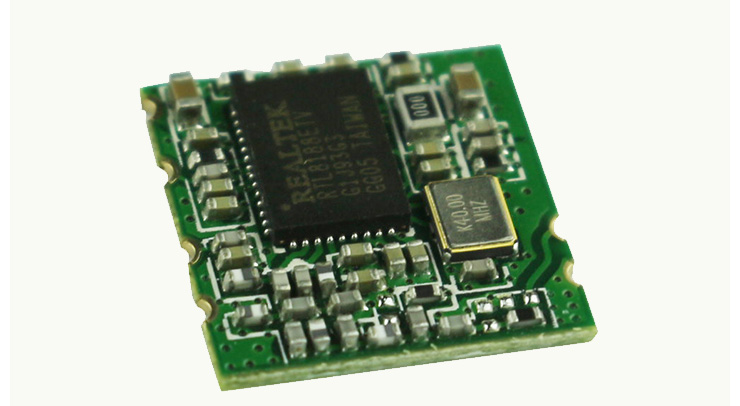

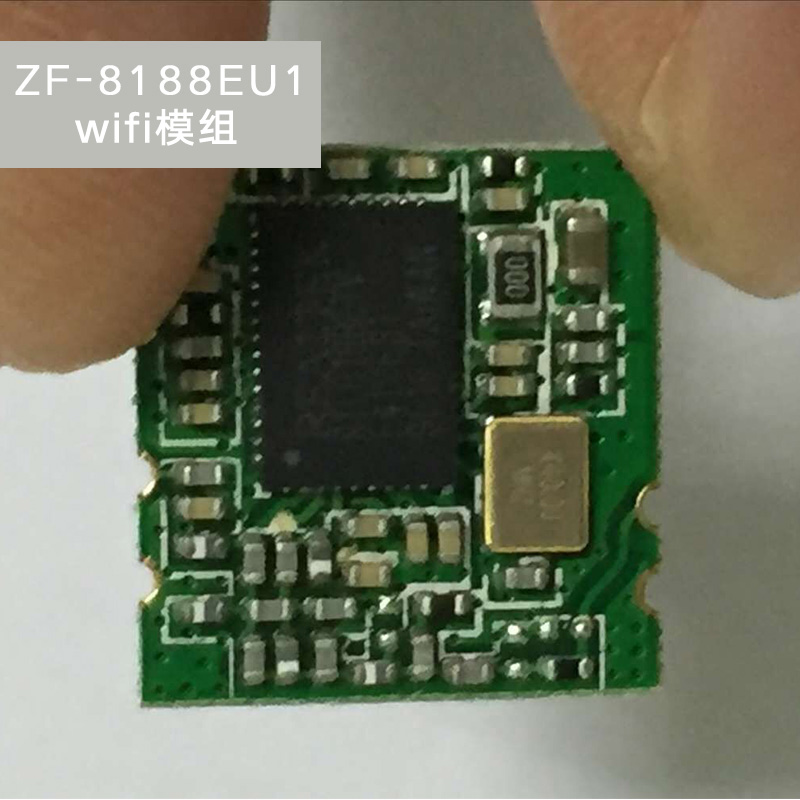

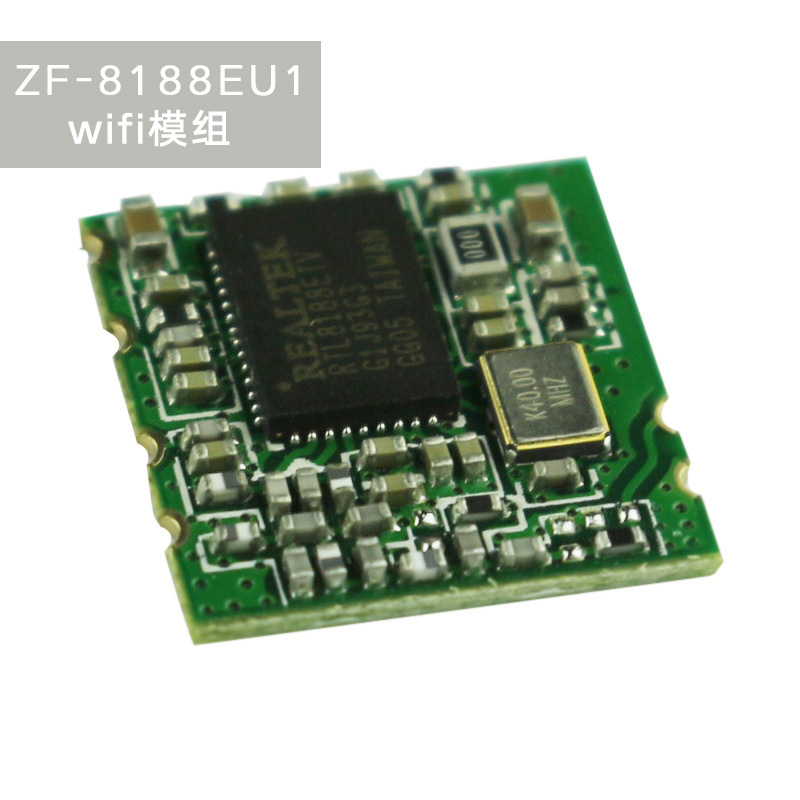

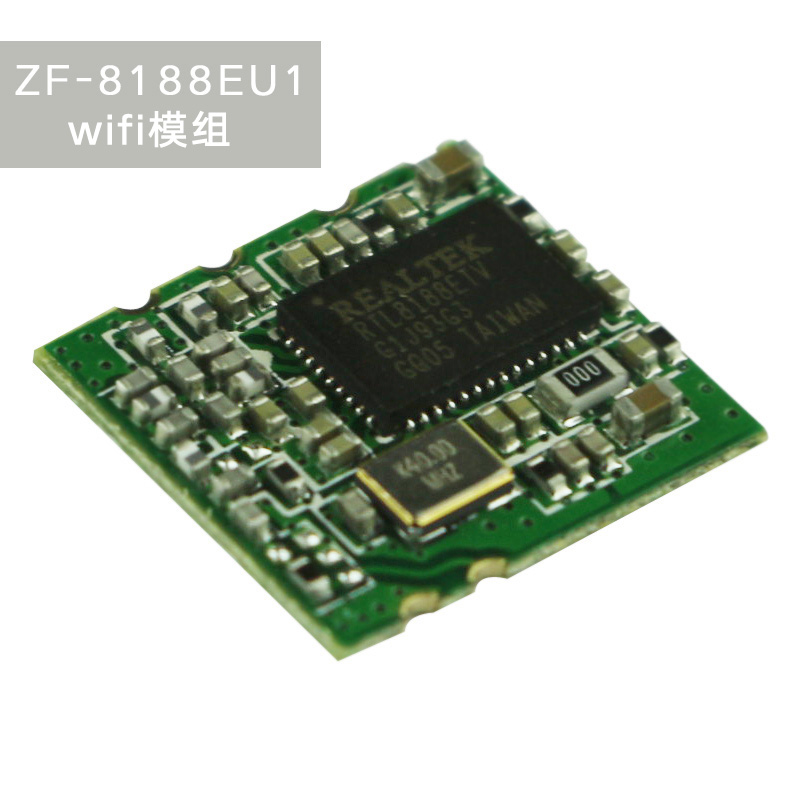

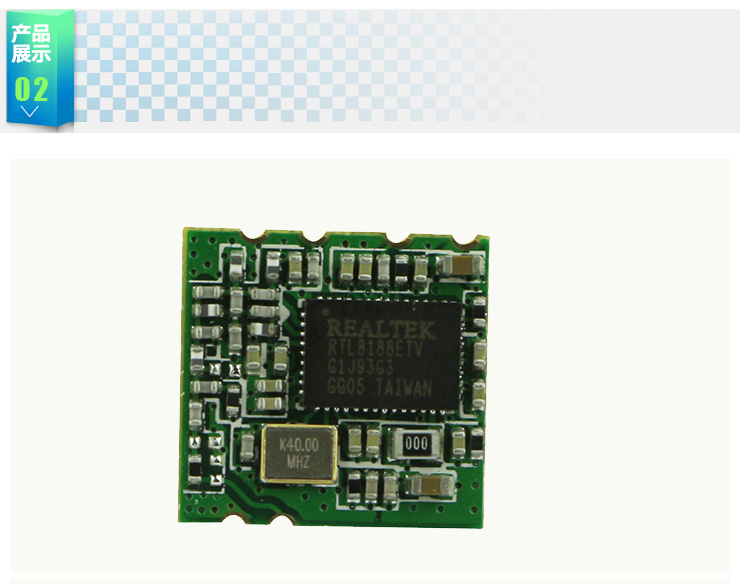

ZF-8188EU1是一款高性能的无线模块,符合IEEE802.11N标准,并向下兼容IEEE802.11B/G标准,支持IEEE 802.11i安全协议,以及IEEE 802.11e 标准服务质量,其极高的兼容性,能够快速、方便的与无线设备互相联通,支持最新的64/128位WEP 数据加密,支持WPA-PSK/WPA2-PSK,WPA/WPA2安全机制,无线传输速率高150M,是普通11B产品的10倍。

2.应用领域

u    平板电脑,笔记本电脑,阅读器等;

u    网络摄像机,机顶盒等;

u    消费电子设备或智能家电(电视,DVD播放机,蓝光播放器等);

3.主要特性

u    符合802.11n标准,高达150Mbps的无线传输速率;

u    高集成单芯片设计,体积更小,功耗更低;

u    自适应发射功率控制;

u    自适应连接速率调节;

RTL8188ETV wifi模块典型应用:
MID,PMP,UMPC,E-Book,平板电脑IPAD.
网络摄像头监控;安防类等
智能家居;
手持设备,
IPTV;IP SET BOX;IP radio;
智能交通;
医疗仪器;
数码相框;
RFID智能卡终端;
无线POS机报税系统;

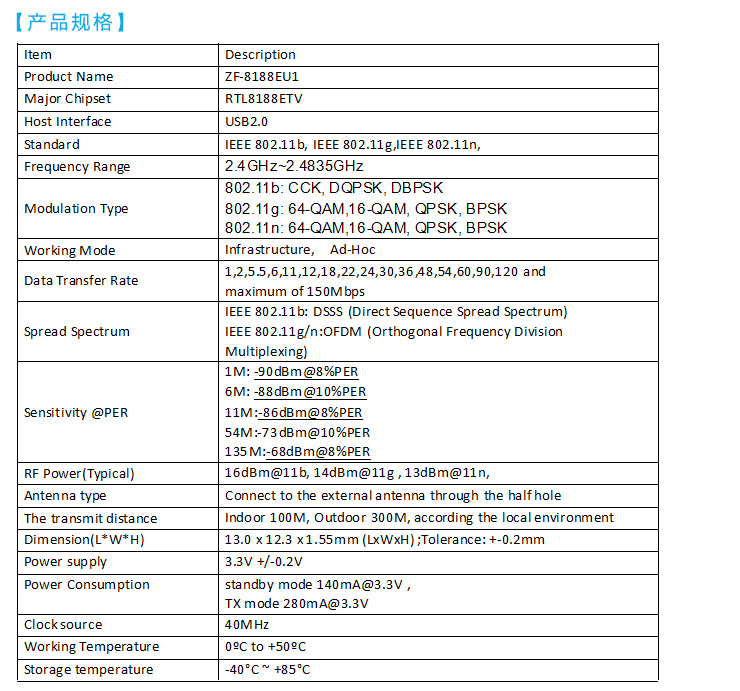

Item

Deion

Product Name

ZF-8188EU1

Major Chipset

RTL8188ETV

Host Interface

USB2.0

Standard

IEEE 802.11b, IEEE 802.11g,IEEE 802.11n,

Frequency Range

2.4GHz~2.4835GHz

Modulation Type

802.11b: CCK, DQPSK, DBPSK

802.11g: 64-QAM,16-QAM, QPSK, BPSK

802.11n: 64-QAM,16-QAM, QPSK, BPSK

Working Mode

Infrastructure,  Ad-Hoc

Data Transfer Rate

1,2,5.5,6,11,12,18,22,24,30,36,48,54,60,90,120 and

maximum of 150Mbps

Spread Spectrum

IEEE 802.11b: DSSS (Direct Sequence Spread Spectrum)

IEEE 802.11g/n:OFDM (Orthogonal Frequency Division

Multiplexing)

Sensitivity @PER

1M: -90dBm@8%PER

6M: -88dBm@10%PER

11M:-86dBm@8%PER

54M:-73dBm@10%PER

135M:-68dBm@8%PER

RF Power(Typical)

16dBm@11b, 14dBm@11g , 13dBm@11n,

Antenna type

Connect to the external antenna through the half hole

The transmit distance

Indoor 100M, Outdoor 300M, according the local environment

Dimension(L*W*H)

13.0 x 12.3 x 1.55mm (LxWxH) ;Tolerance: +-0.2mm

Power supply

3.3V +/-0.2V

Power Consumption

standby mode 140mA@3.3V ,

TX mode 280mA@3.3V

Clock source

40MHz

Working Temperature

0?C to +50?C

Storage temperature

-40°C ~ +85°C
