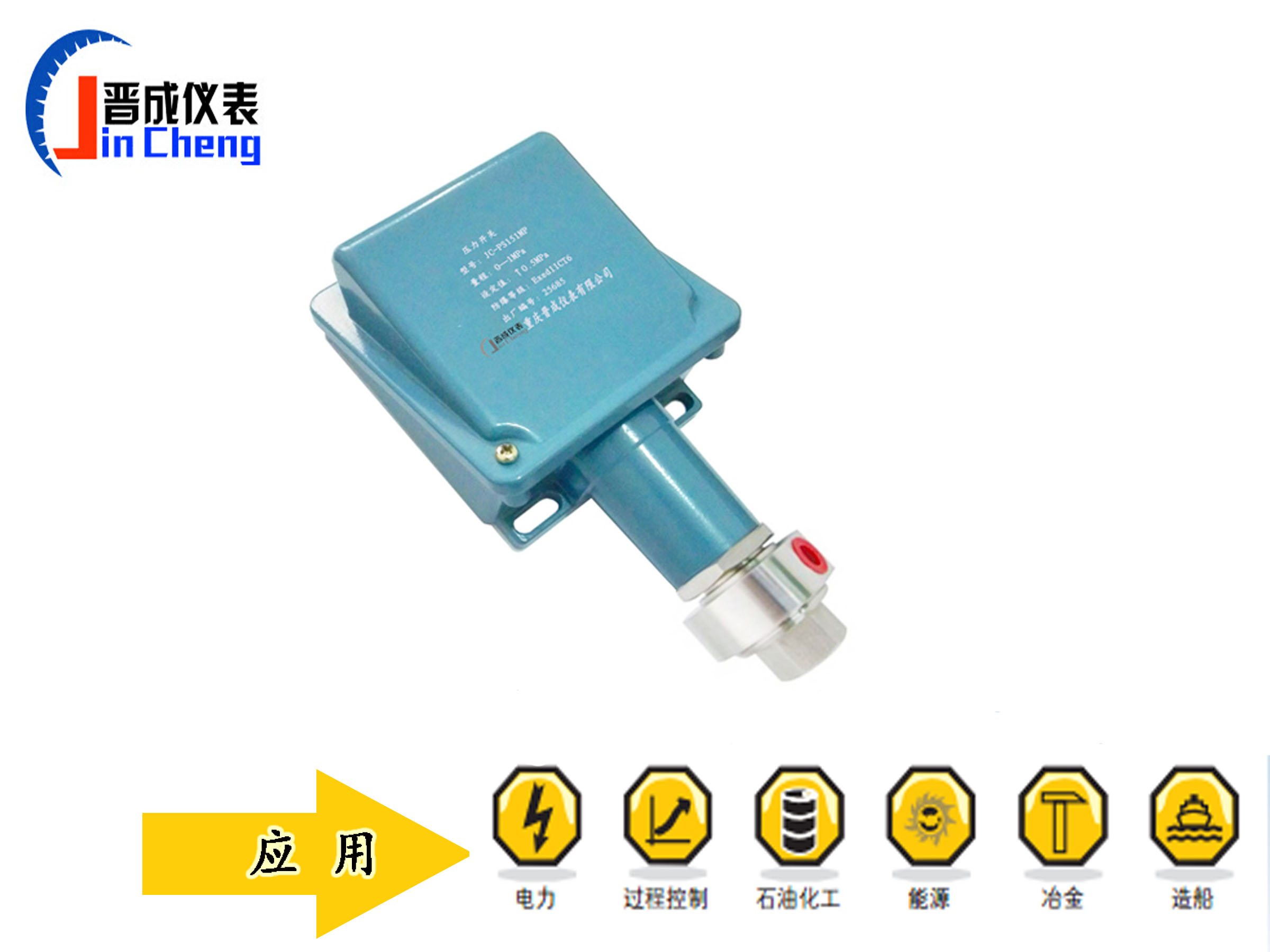

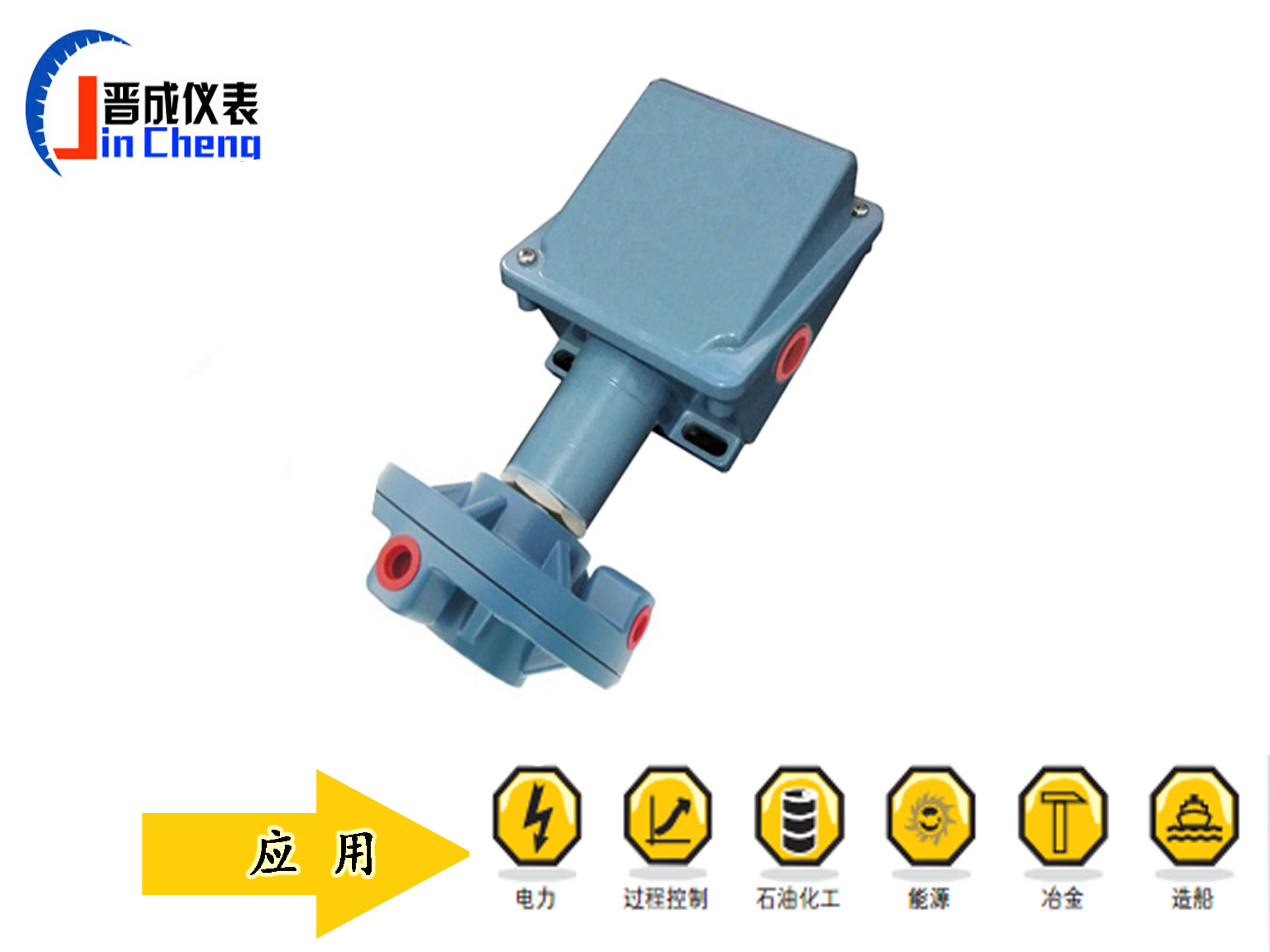

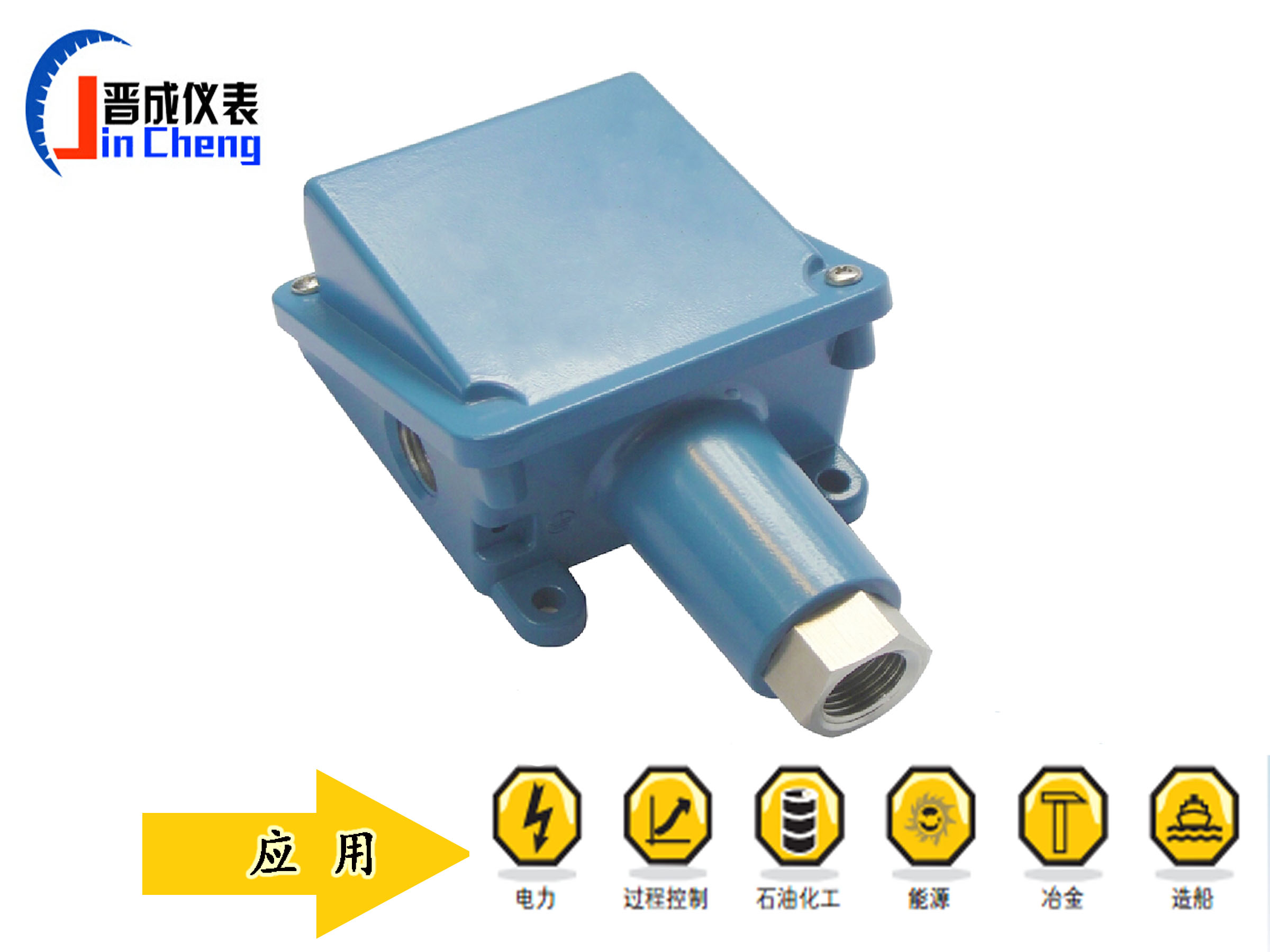

压力开关
产品特点：
◆量程从-0.1MPa至100MPa可选！
◆无源信号输出SPDT或DPDT
◆安装调节方便，无需特殊工具！
◆使用寿命长，可靠性高，耐用!
◆设定点精度高，可重复性高，死区窄，不受温度影响!
◆常规产品，隔天发货，运输方式普通快递！
◆核心电子元件，经过CE注册和CSA认证，适用交流和直流应用
◆质保自生产日期起2年
◆标准电气接口为：M20*1.5内螺纹并配有线缆接头。
主要参数：
|
规格指标 |
普通型 |
防爆型 |
|
工作粘度 |
≤10-3m2/s |
≤10﹣3m2/s |
|
开关元件 |
微动开关（SPDT或DPDT） |
微动开关（SPDT或DPDT） |
|
防爆等级 |
/ |
ExedllCT1 ~ CT6 |
|
外壳材质及防护等级 |
压铸铝；lP65 |
压铸铝；lP65 |
|
环境温度 |
-25℃—75℃ |
-25℃—75℃ |
|
调节范围 |
量程：5%—95% |
量程：5%—95% |
|
使用寿命 |
105次循环 |
105次循环 |
|
抗震性 |
＜Max·2g |
＜Max·2g |
|
额定负荷 |
Vmax=380V Zmax=5A |
Vmax=380V Zmax=5A |
|
复性误差 |
≤1.0% |
≤1.0% |
注：特殊场所及参数要求，选型前请与工厂或当地代理商联系！谢谢
◆选型代码：
|
代码 |
详细内容 |
代码 |
详细内容 |
|
代码：D |
输出DPDT（默认为SPDT） |
代码：L |
全316L不锈钢接头 |
|
代码：H |
法兰隔膜处理 |
代码：R |
全不锈钢外壳 |
|
代码：T |
脱脂禁油，卫生型 |
代码：S |
压力接口处降温处理 |
|
代码：P |
配位号牌 |
代码：A |
配安装支架 |
|
代码：C |
法兰远传隔膜型 |
代码：B |
特殊订制螺纹接口 |
|
代码：F |
设定值：带窗口显示调节 |
代码：Z |
切换差可调型 |
|
代码：X |
指定：传感器种类 |
代码：Y |
订货编码（可选） |
◆产品快速选型表
◆微压型压力开关
|
型号 |
可调范围 |
回差 |
防爆型号 |
|
JC-PS1110 |
0-3KPa |
≤0.2KPa |
JC-PS1110E |
|
JC-PS1111 |
2-10KPa |
≤0.2KPa |
JC-PS1111E |
|
JC-PS1112 |
5-25KPa |
≤0.69KPa |
JC-PS1112E |
|
JC-PS1113 |
6-50KPa |
≤0.75KPa |
JC-PS1113E |
|
JC-PS1114 |
20-100KPa |
≤1.0KPa |
JC-PS1114E |
|
工作压力：1.2MPa 保护压力：2.5MPa |
|||
◆中低压力开关
|
型号 |
可调范围 |
回差 |
防爆型号 |
|
JC-PS1115 |
0.02-0.3MPa |
≤0.02MPa |
JC-PS1115E |
|
JC-PS1116 |
0.04-0.6MPa |
≤0.03MPa |
JC-PS1116E |
|
JC-PS1117 |
0.05-1.0MPa |
≤0.03MPa |
JC-PS1117E |
|
JC-PS1118 |
0.1-2MPa |
≤0.1MPa |
JC-PS1118E |
|
JC-PS1119 |
0.3-5MPa |
≤0.3MPa |
JC-PS1119E |
|
工作压力：8.5MPa 保护压力：15MPa |
|||
注：压力开关：量程段：-30~ +30 之间 标准接液螺纹：G1/4内螺纹
压力开关其他量程段：标准接液螺纹为：1/2NPT内螺纹
◆高压压力开关
|
型号 |
可调范围 |
回差 |
防爆型号 |
|
JC-PS1120 |
1.0-10MPa |
≤0.5MPa |
JC-PS1120E |
|
JC-PS1121 |
1.2-20MPa |
≤1.2MPa |
JC-PS1121E |
|
JC-PS1122 |
2.0-40MPa |
≤2.0MPa |
JC-PS1122E |
|
JC-PS1123 |
2.5-60MPa |
≤2.5MPa |
JC-PS1123E |
|
JC-PS1124 |
5.0-100MPa |
≤3.8MPa |
JC-PS1124E |
|
工作压力：100MPa 保护压力：150MPa |
|||
