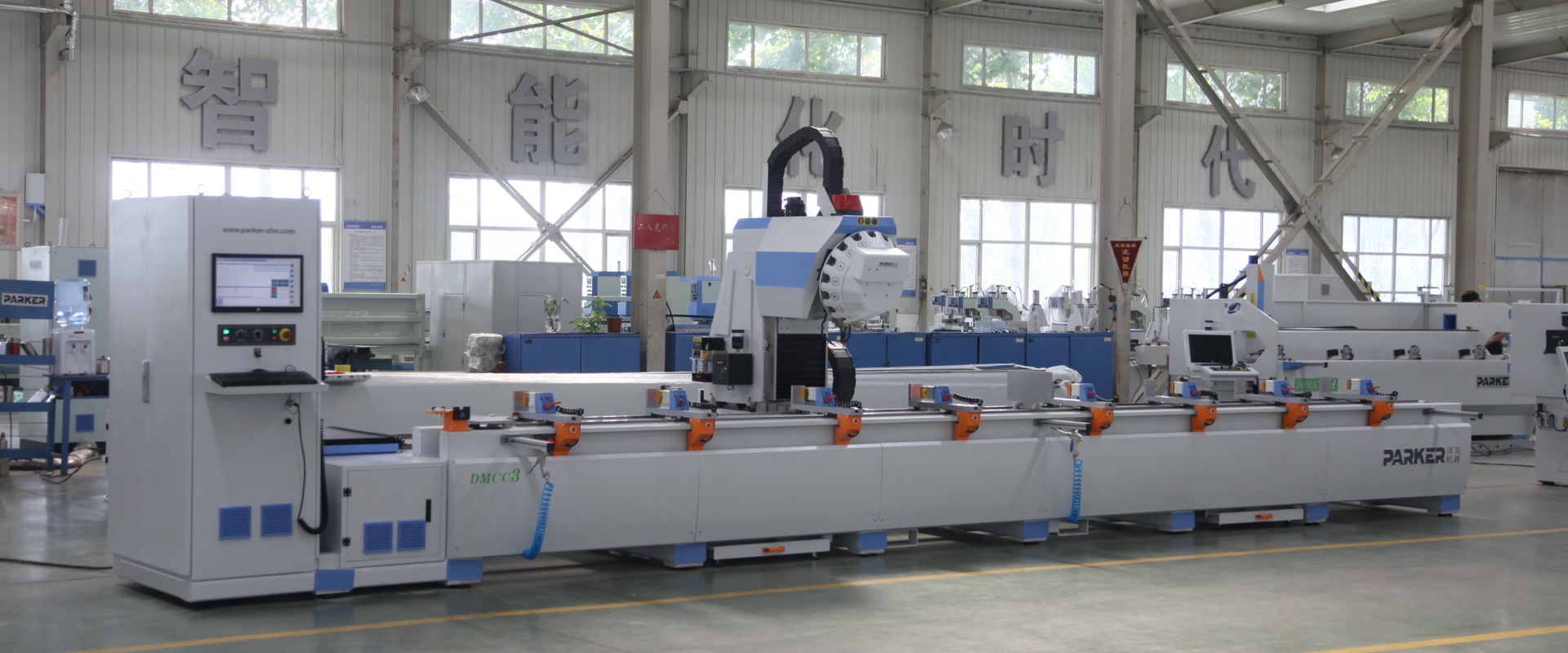

门窗幕墙加工机器 三轴高速重载

1、一体化床身，热处理定型，刚性好。

2、总控电柜与机体一体化设计，方便运输、安装、操作，稳定性更高。

3、配有集屑导槽，加工碎屑全部集中在床身下部抽屉内，方便清理。

4、双区双工位加工，效率高，并可根据客户需求适当增加工位。

5、设备X、Y、Z轴定位最高速度可达80M、60M、60M/min，同设备类型中速度最快，效率最高。

6、夹具气路使用原装进口伸缩软管，使夹具具有更大的横向移动范围，适合各种型材的加工。

7、点控式夹具刹车，更加方便操作人员对夹具进行移动和定位。

8、电缆坦克链、各轴导轨及传动齿条、丝杠采用全防护结构，有效防止加工碎屑进入，大大提高传动部件的寿命。

9、配有导轨自动注油系统，方便保养。

10、装备美国SAGELY微量润滑系统，采用植物性微量润滑油剂，无毒、无污染，有效保护刀具，提高刀具寿命。

11、主轴采用原装台湾数格品牌，最高转速可达12000RPm。

12、刀库采用原装台湾库机品牌，配有16位刀具刀位，相邻换刀速度2.5秒。

13、带有刚性攻牙功能，加工速度快，攻牙精度高。

14、伺服主轴电机低速时最大可输出23.9Nm，高速可达11000rpm，全面适应钢材重载加工及铜、铝合金材料的加工。

15、配有圆盘式面铣刀盘，大大提到平面铣削效率。

16、原装德国PA数控系统，带有标准工艺孔数据库，可直接选择图形并输入坐标加工，操作简单。对于复杂或是非标图形可使用设备装备的CADCAM软件进行编程加工。实用性高。

17、刀具更换时无需对刀，直接将刀具长度输入CADCAM系统即可进行编程加工，操作简便、效率更高。

18、可选装自动排屑装置。

19、可选装条形码扫描仪，对型材上的标签进行扫描，配合CIMS系统使用，以节省人工，降低出错记录，提高生产效率。

技术参数：

电源：交流380V 50Hz

功率：13KW

耗气量:240L/min

X轴定位速度：80M/min     X轴行程 7200mm

Y轴定位速度：60M/min     Y轴行程400

Z轴定位速度：60M/min     Z轴行程500

刀库：16刀位

主轴最大转速：11000rpm

加工范围：长7000*宽380*高300

外形尺寸：9900*2250*2560（运输时Z轴调低，高度会降低）

元器件配置：

系统：德国PA

手轮：台湾远詹

电气：施耐德

伺服：日本安川

导轨：日本THK

丝杠：台湾TBI

联轴器：日本三木

气动元件：日本SMC、台湾亚德客

减速机：台湾利明

轴承：日本NSK

导轨润滑：南京贝奇尔

刀具冷却：美国申健SAGELY

刀库：台湾库机

主轴：台湾数格

刀柄：台湾安威

齿条齿轮：台湾凯贺

刀具：德国dress、wemaro
