供应Q41F-16C碳钢球阀|碳钢球阀厂家|碳钢球阀价格|上海碳钢球阀
球阀订货须知:
1.球阀型号及规格;
2.球阀的公称压力;
3.球阀的使用温度;
4.球阀的适用介质;
拍前联系店长,我们为您正确选型。
产品支持线上线下交易,欢迎来电咨询!
优点:
1. 流体阻力小,其阻力系数与同长度的管段相等。
2. 结构简单、体积小、重量轻。
3. 紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。
4. 操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
5. 维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6. 在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
7. 适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。
标准:设计与制造按GB/T12237结构长度按GB/T12221法兰连接尺寸按JB/T79检验按JB/T9092
试验项目 | 壳体试验 | 密封试验 | 上密封试验 | 气密封试验 | |
介质 | 水 | 气 | |||
单位 | MPa | MPa | MPa | MPa | |
公称压力PN(MPa) | 1.6 | 2.4 | 1 8 | 1 8 | 0.5-0.7 |
2.5 | 3.8 | 2.8 | 2.8 | ||
4.0 | 6.0 | 4.4 | 4.4 | ||
6.4 | 9.6 | 7.0 | 7.0 | ||
10.0 | 15.0 | 11.0 | 11.0 | ||
16.0 | 24.0 | 18.0 | 18.0 |
主要零件材料
名称 | 材料 | ||||||||
阀体 /阀盖 | CF8 | CF3 | CF8M | CF3M | WCB | LCB | WC6 | WC9 | C5 |
球体 | CF8 | CF3 | CF8M | CF3M | WCB HCr | CF8 | CF8 | CF8 | CF8 |
阀杆 | F304 | F304L | F316 | F316L | 2C13 | F304 | F304 | F304 | F304 |
阀座 | PTFE/PPL | ||||||||
填料 /垫片 | PTFE/PPL | 石墨 | |||||||
螺栓 | 不锈钢 | 35CrMoA | |||||||
螺母 | 不锈钢 | 45、35CrMoA | |||||||
手柄 | 铸钢 |

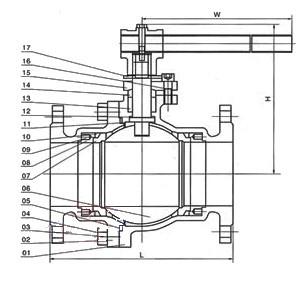

主要连接尺寸
型号 | 公称通径 DN(mm) | 尺寸(mm) | |||||||
L | D | D1 | D2 | b-f | z-Φd | H | W | ||
Q41H16C Q341H-16C Q641H-16C | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 65 | 115 |
20 | 140 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 75 | 130 | |
25 | 150 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 85 | 150 | |
32 | 165 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 95 | 190 | |
40 | 180 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 105 | 230 | |
50 | 200 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 115 | 240 | |
65 | 220 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 145 | 280 | |
80 | 250 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 160 | 310 | |
100 | 280 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 185 | 330 | |
125 | 320 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 215 | 600 | |
150 | 360 | 280 | 240 | 210 | 24-3 | 8-中23 | 245 | 800 | |
200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 300 | 1000 | |
250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 380 |
1200 |
