贴片可控硅2P4M SOT-89

厂商：南通明芯微电子

江苏南通

主营产品：

联系电话：13813740827

商品详细描述

供应贴片可控硅2P4M SOT-89-3L

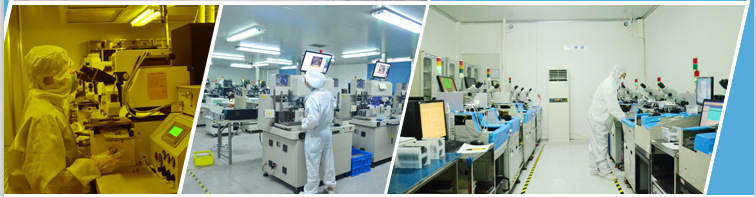

公司环境

未标题-1

产品介绍

■用途

广泛应用于各种脉冲点火器、负离子发生器、小型马达控制器、漏电保护器、灯具继电器激励器等线路功率控

制。

■特征

较低的通态压降，灵敏一致的触发特性，可靠性高。

■极限值

名称	符号	规范值	单位	测试条件
重复峰值阻断电压	VDRM	600	V	IDRM=20μA
反向重复峰值电压	VRRM	600	V	IRRM=20μA
通态电流	IT(RMS)	2	A	正弦波180度
浪涌电流	ITSM	20	A	正弦波50Hz，tp=10ms
结温	Tj	125	℃
贮存温度	Tstg	-40~150	℃

电特性(Ta=25℃)

名称	符号	测试条件	Min	Max	Type	单位
正反向漏电流	IDRM/IRRM	V=VDRM/VRRM，RGK=1KΩ	--	0.1		mA
通态电压	VTM	IT=1.0A	--	1.6		V
门极触发电流	IGT	VD=12V， RL=100Ω	--	120		μA
维持电流	IH	IT=50mA，RGK=1KΩ	--	3		mA
门极触发电压	VGT	VD=12V， RL=100Ω	--	0.8		V
门极不触发电压	VGD	VD=1/2 VDRM	0.2	--		V
断态电压临界上升率	dV/dt	VDM=67%VDRM RGK=1KΩ Tj=110℃	20	--		V/μs

温馨提示

各位亲爱的顾客朋友们，目前本公司都是线下接单为主，本公司从事元

器件生产销售已经快10年了，所以欢迎大家来咨询购买。

咨询电话：0513-88255988

13813740827 小缪

咨询QQ：3028063310

产品型号:2P4M,H2C106D,YCR02,CT502

封装外形有SOT-89-3L,TO-92,SOT-23,SOT-23-3L
