一、概述

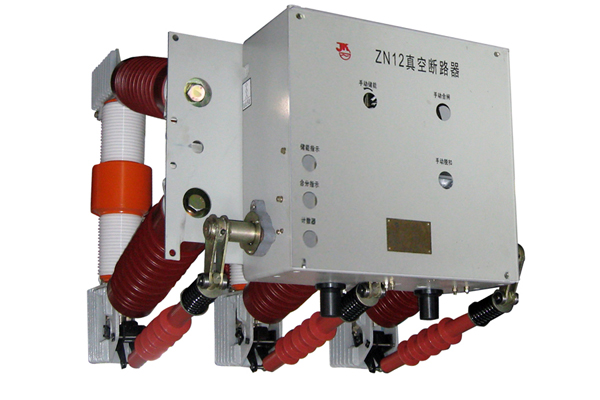

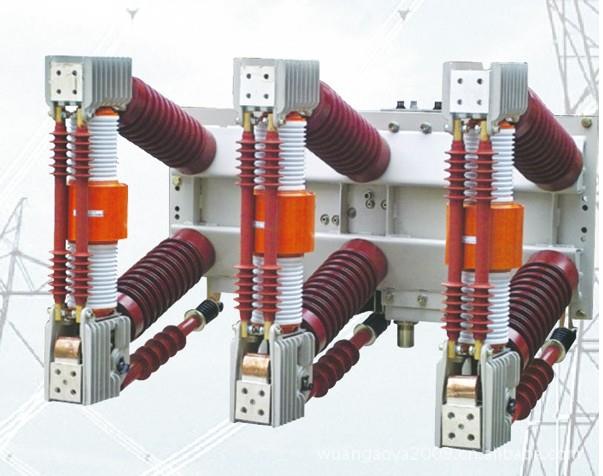

ZN12-40.5型户内高压真空断路器（操动机构）适用于35KV三相交流50HZ电力系统中，本断路器灭弧室为瓷质结构，采用纵向磁场触头，具有体积小，开断时的扩散电弧在出头上分布一致，不会出现局部熔融现象，还具有低电弧能量电压（20-200V）及低载流值（4-5A），并配有高可靠性的操作机构。

      本断路器采用DYT-1型弹簧储能式机构，可用交流储能或直流操作。本断路器采用了特殊的触头材料。使灭弧室开断能力较高，并具有很长的电寿命。

      本断路器结构简单、开断能力强、寿命长。操作机构齐全无爆炸危险、维修简单、变电站等配有系统的控制或保护开关，尤其适用于开断重负荷频繁操作的场所。




二、主要技术参数：



序号   项目 单位 技术参数
1 额定电压   KV 40.5
2 额定电流 A 1250 1600 2000
3 额定短路开断电流 KA 20 31.5 25 31.5
4 动稳定电流（峰值) KA 50 80 63 80
5 4S热稳定电流 KA 20 31.5 25 31.5
6 额定短路关合电流（峰值） KA 50 80 63 80
7 额定短路电流开断次数 次 20
8 额定操作顺序   o-0.3s-co-180-co
9 额定绝缘水平 1min工频耐受压 KV 95
雷电冲击耐受压 KV 185
10 机械寿命 次 10000
11 额定单个电容器组开合电流 A 630
12 额定背对背电电容器组电流 A 400
13 储能电机额定电压 V AC、DC:110;220
14 储能电机额定功率 W 275
15 储能电机春储能时间 S ≤15
16 合分闸线圈额定电压 V AC、DC:110;220
17 合分闸线圈额定电流 A 1.9(AC)、0.89(DC)
18 过流脱扣器额定电流 A 5
19 触头开距 mm 25±2
20 出头接触行程 mm 6±2
21 三相合分不同期性 ms ≤2
22 触头合闸弹跳时间 ms ≤3
