厂商 :乐清市成春电气有限公司
浙江 温州- 主营产品:
- 户内高压负荷
- 户内高压隔离
- 户内真空断路
联系电话 :13868373002
商品详细描述

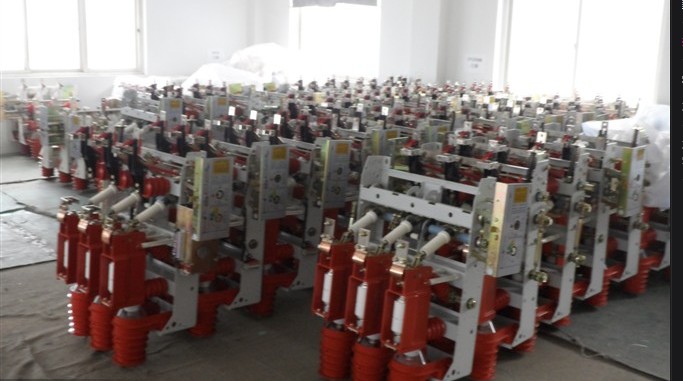

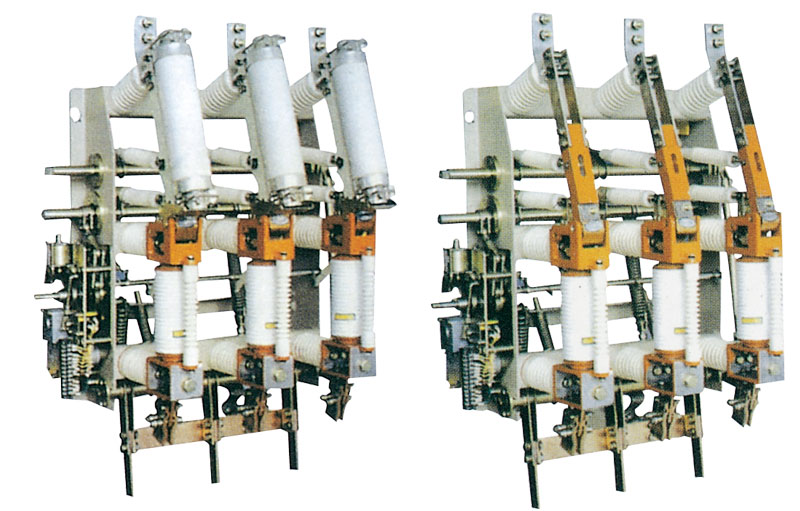

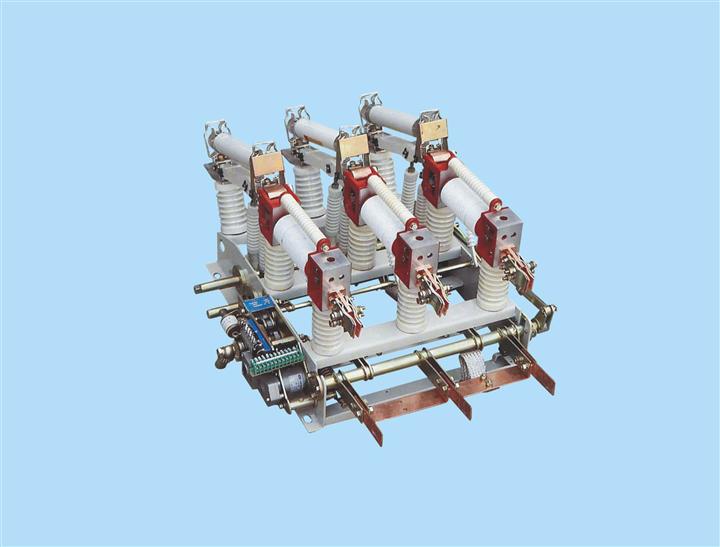

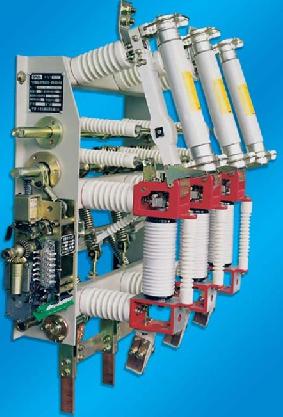

FZN21-12D/T630-20型户内高压真空负荷开关系三相交流50Hz的户内高压开关设备,适用于额定电压为12kV的电力系统中。开关具有关合.承载.开断负荷电流的能力;亦可开断.关合空载长线.空载变压器及变容器。
主要技术参数
1. 负荷开关的主要技术参数
项目 单位 数值
额定电压 kV 12
额定频率 Hz 50
额定电流 A 630
额定有功负载开断电流 A 630
额定闭环开断电流 A 630
5%额定有功负载开断电流 A 31.5
额定电缆充电开断电流 A 10
额定空载变压器容量 KVA 1250kVA
1min工频耐受电压 KV 42/48
雷电冲击耐受电压 kV 75/85
额定短时耐受电流 KA/S 20/4
额定峰值耐受电流 kA 5
额定短路关合电流 kA 50
额定电流关断次数 次 10000
机械寿命 次 10000
真空灭弧室锄头允许磨损厚度 Mm 2
手动操作力距 Nm 《200
2. 组合电器技术参数
项目 单位 数值
额定电压 KV 12
额定频率 Hz 50
熔断器最大额定电流 A 125
额定开断交接电流 A 3150
熔断器触发的开关分闸时间 ms 40±5
额定短路开断电流(有效值) kA 31.5
额定短路关合电流(峰值) kA 50
1min工频耐受电压(真空断口.相间.相对地/隔离断口) kV 42/48
雷电冲击耐受电压:(真空断口.相间.相对地/隔离断口) KV 75/85
熔断器撞击器输出能量 J 2-5
3. 机械特性技术参数
项目,单位 数值
触头开距 Mm 10±1
超行程 Mm 4±0.5
平均合闸速度 m/s 0.6±0.2
平均分闸速度(开距6mm前) m/s 1.1±0.2
三相触头分合闸不同期 Ms 《2
触头合闸弹跳时间 Ms 《2
带电体之间及对地空气距离 Mm 》125
上。下支架间主回路电阻 μΩ 《70



主要技术参数
1. 负荷开关的主要技术参数
项目 单位 数值
额定电压 kV 12
额定频率 Hz 50
额定电流 A 630
额定有功负载开断电流 A 630
额定闭环开断电流 A 630
5%额定有功负载开断电流 A 31.5
额定电缆充电开断电流 A 10
额定空载变压器容量 KVA 1250kVA
1min工频耐受电压 KV 42/48
雷电冲击耐受电压 kV 75/85
额定短时耐受电流 KA/S 20/4
额定峰值耐受电流 kA 5
额定短路关合电流 kA 50
额定电流关断次数 次 10000
机械寿命 次 10000
真空灭弧室锄头允许磨损厚度 Mm 2
手动操作力距 Nm 《200
2. 组合电器技术参数
项目 单位 数值
额定电压 KV 12
额定频率 Hz 50
熔断器最大额定电流 A 125
额定开断交接电流 A 3150
熔断器触发的开关分闸时间 ms 40±5
额定短路开断电流(有效值) kA 31.5
额定短路关合电流(峰值) kA 50
1min工频耐受电压(真空断口.相间.相对地/隔离断口) kV 42/48
雷电冲击耐受电压:(真空断口.相间.相对地/隔离断口) KV 75/85
熔断器撞击器输出能量 J 2-5
3. 机械特性技术参数
项目,单位 数值
触头开距 Mm 10±1
超行程 Mm 4±0.5
平均合闸速度 m/s 0.6±0.2
平均分闸速度(开距6mm前) m/s 1.1±0.2
三相触头分合闸不同期 Ms 《2
触头合闸弹跳时间 Ms 《2
带电体之间及对地空气距离 Mm 》125
上。下支架间主回路电阻 μΩ 《70
