一、产品简介

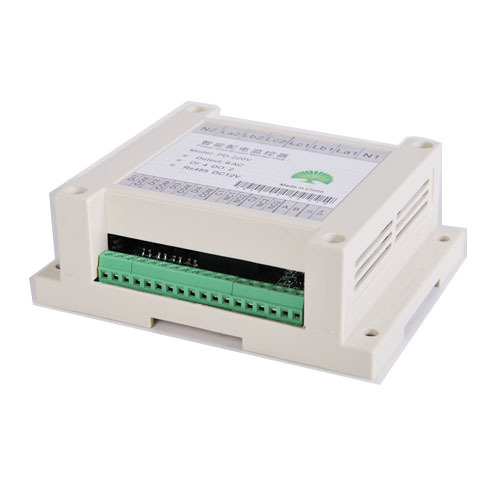

PD-220V智能配电监测器是一款检测空气开关状态的专用模块，该产品有6路交流电输入、4路开关量（干接点）输入及2路继电器输出。主要作用就是将配电开关的220V交流电压转换成开关信号，通过RS-485 接口与远端监控服务器联接从而监测到配电开关的通、断状态；并可通过2路继电器输出控制配电开关紧急脱扣及实现灯光远程控制等。
二、产品功能特性
1、采用专业工业端子，便于安装维护、安全可靠。
2．集转换和采集为一体，降低成本，简化安装和提高可靠性。
3．提供4路干接点输入，可用于配电开关OF触点输入，可用于配电开关OF触点监测及消防监测扩展。
4．提供2路继电器，可用于控制配电开关紧急脱扣及灯光远程控制等。
5．采用RS485远距离通讯，可组网实时监控。
6．多种通讯波特率供用户选择，更改波特率方便，适用于不同场合。
三、产品参数
|
电源参数 |
电压 |
DC12V |
电流 |
小于200mA |
||||
|
隔离电压 |
1.5KV |
|||||||
|
通信参数 |
通信接口 |
1路RS-485标准MODBUS协议 |
||||||
|
通信地址 |
1～255(默认1) |
|||||||
|
波特率 |
2400～19200bps（默认9600bps） |
|||||||
|
交流电监控 |
6路160VAC～240VAC监控 |
|||||||
|
数字量输入 |
DI |
4路干接点输入(带隔离) |
||||||
|
继电器输出 |
DO |
2路继电器(带隔离) （250VAC/3A 30VDC/3A) |
||||||
|
主机尺寸 |
115*90*40mm |
净重 |
140g |
|||||
|
包装尺寸 |
130*100*50mm |
毛重 |
190g |
|||||
五、端口功能
|
项目 |
端口 |
说明 |
|||
|
交流电输入 |
N1 |
第1、2、3路零线公共端N1 |
|||
|
La1/Lb1/Lc1 |
第1、2、3路火线输入端L |
||||
|
N2 |
第4、5、6路零线公共端N2 |
||||
|
La2/Lb2/Lc2 |
第4、5、6路火线输入端L |
||||
|
开关量输入(DI) |
COM |
开关量信号输入公共端 |
|||
|
DI1～DI4 |
开关量信号输入端（干接点） |
||||
|
继电器输出(DO) |
C1～C2 |
继电器输出公共端 |
|||
|
NC1～NC2 |
继电器输出常闭端 |
||||
|
NO1～NO2 |
继电器输出常开端 |
||||
|
通信端口 |
A |
RS485+ |
B |
RS485- |
|
|
电源端口 |
V+ |
电源12V正极 |
V- |
电源12V负极 |
|
