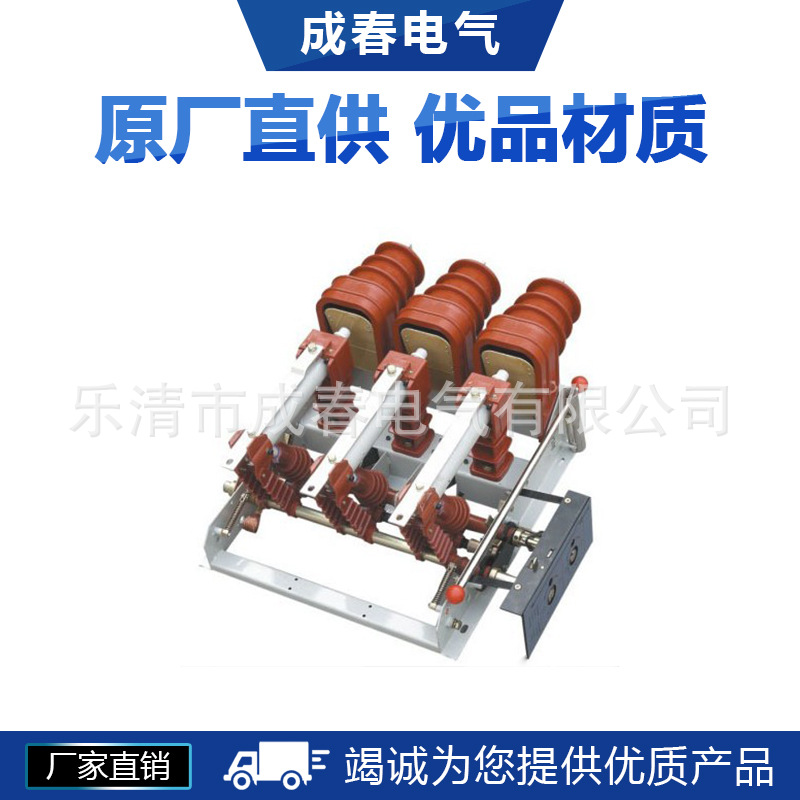

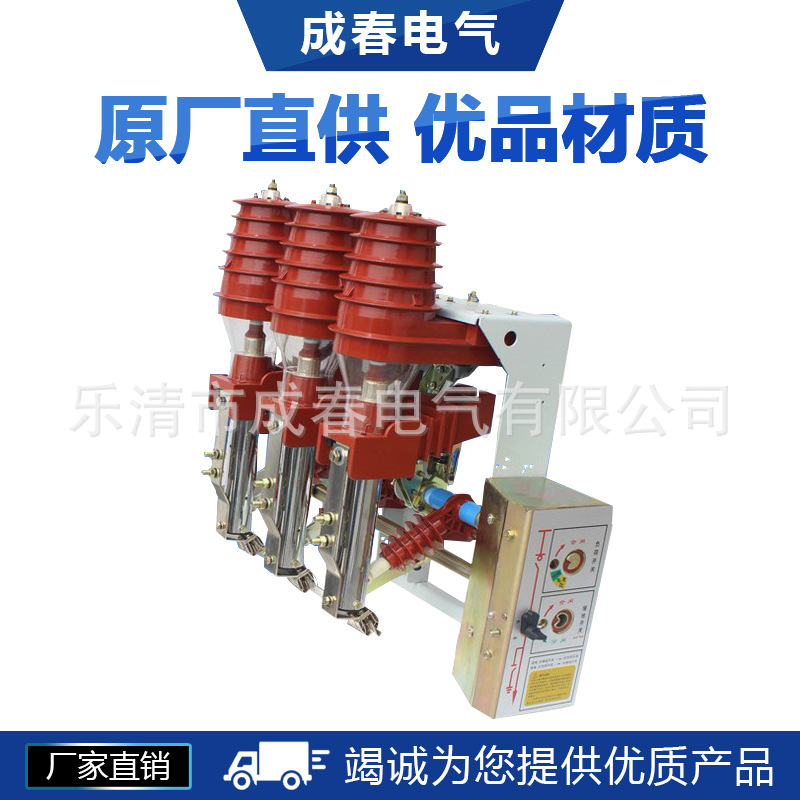

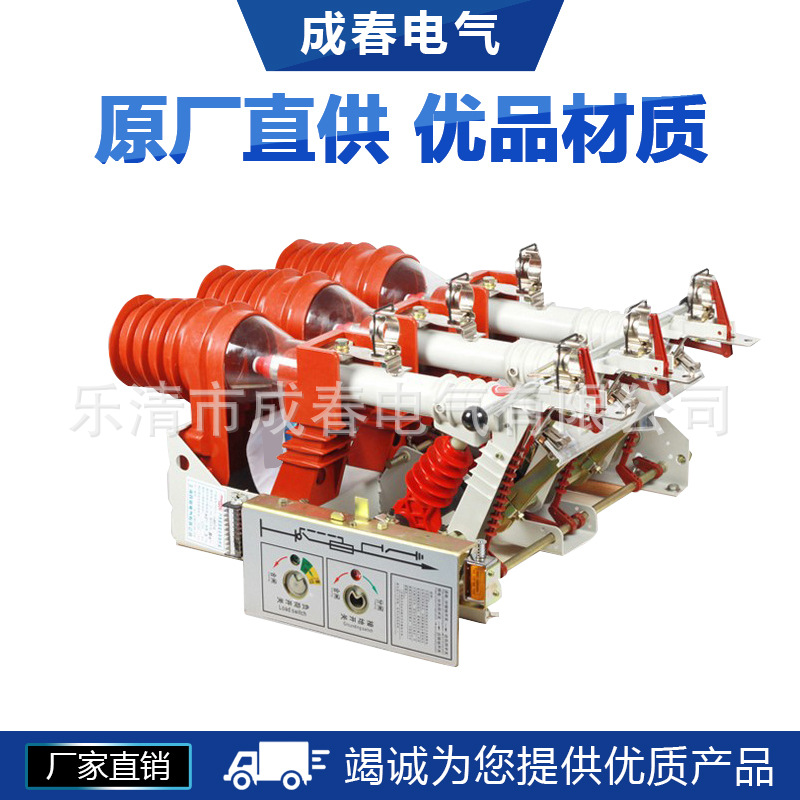

户内负荷开关FKN12-12价格

厂商 ：乐清市成春电气有限公司

浙江 温州
  • 主营产品：
  • 户内高压负荷
  • 户内高压隔离
  • 户内真空断路
联系电话 ：13868373002
商品详细描述


1

22

55

undefined


环境

品牌 成春 型号 FKN12-12 类型 高压负荷开关
额定电压 12k（V） 额定电流 630（A） 额定频率 50（HZ）
产品认证 CCC







FKN12－12D/630－20型户内交流高压负荷开关(以下简称FKN12－12D负荷开关)是额定电压为12KV，额定频率为50HZ的三相高压 开关设备，用于分合负荷电流，闭环电流，空载变压器和电缆充电电流，关合短路电流。配装接地开关的负荷开关，可以承受短路电流。


FKN12－12R.D/125－31.5型户内交流高压负荷开关--熔断器组合电器(以下简称FKN12－12R.D组合器)是FKN12－12D负荷开关开断与S□LAJ－12(XRNT□－12)高压限流式熔断器组合在一起的户内高压开关设备。它可以可靠开断直至短路电流的任何电流：负荷开关开断工作电流，熔断器开断短路电流，联合开断工作电流与全短路电流之间的任何过电流，同时熔断器通过其撞击器使负荷开关分闸。


使用环境
◆ 周围空气温度：上限+40℃，下限－25℃；
◆ 海拔高度：1000m及以下；
◆ 相对湿度：月平均值不大于90%，日平均值不大于95%；
◆ 周围空气应不受腐蚀或可燃性气体及水蒸汽体等明显污染；
◆ 无经常性的剧烈运动；
◆ 耐污秽等级：Ⅱ级。
如使用条件超过上述规定，由用户与制造厂协商确定。
型号含义

技术参数

序号 名称 名称 数据
1 额定电压 kV 12
2 额定频率 Hz 50
3 额定绝缘水平 1min工频耐压 kv 对地/相间42/48
雷电冲击耐压(峰值) 对地/相间75/85
4 额定短路开断电流 kA 20 25 31.5 40
5 额定电流 A 630 630 1250 1600 1250 1600
1250 1250 2000 2500 2000 2500
6 额定短时耐受电流(有效值) kA 20 25 31.5 40
7 额定峰值耐受电流(峰值) 50 63 80 100
8 额定短路关合电流(峰值)   50 63 80 100
9 额定短路电流持续时间 S 4
10 机械寿命 次 20000
11 二次回路工频耐受电压(1min) V 2000
12 额定操作顺序   分-t-合分-t1-合分
注：20kA、25kA、31.5kA t=0.3s t1=180s；40kA t=180s t1=180s

条件


1.海拔高度：200m及以下
2.环境温度：-25℃
3.相对湿度:日平均值不大于95%,月平均值不大于90%
4.无导电性尘埃、腐蚀性气体及水蒸汽体的场所
5.无火灾、爆炸危险的场所
6.无经常性的剧烈振动的场所

结构特点

负荷开关及组合电器主要由框器、隔离开关（组合器的限流熔断器在隔离开关上）
、真空开关管 、接地开关、弹簧操作机构等组成。
产品结构紧凑、体积小、寿命长、关合开断能力强、操作维护简便。真空开关配有
弹簧操作机构， 采用电动机（另配手动）弹簧储能、合闸方式有电磁铁合闸和手动
分、合闸两种。隔离开关、真空开关，接地开关之间互相联锁（机械联锁），以防
止误操作。
