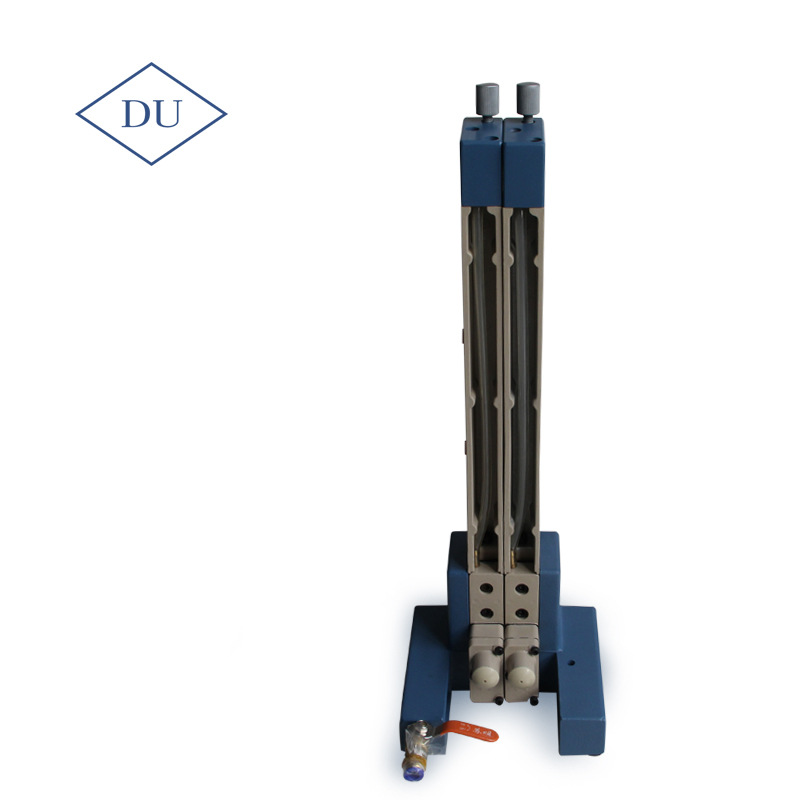

QFB-B双管拼合浮标式气动量仪

产品简介：

我公司生产的气动检测系列产品符合国家标准，它具有性能稳定、工作可靠、结构简单、测量精度高、操作方便以及可实现非接触测量等优点，因此在机械行业中得到广泛大量地应用。根据客户的测量需要，可提供各种类型的、专用的气动测量装置。

【使用范围】

配上我公司制造的各种测量头及测量装置，可完成以下测量项目：内径、外径、高度、深度、厚度、槽宽、孔距、圆度、锥度、同轴度、直线度、平面度、平行度、垂直度、中心距、通气度和密封性等。

【技术参数】

1、主要的技术规格：

  注：括号中为推荐使用范围。

2、改换量仪倍率时应有备件：

【产品特点】

浮标式气动量仪与机械式量具、量仪比较，具有以下特点：

1、可测量工件的各种尺寸参数、形状和位置公差，特别对某些机械量具和量仪难以解决的测量，例如测深孔内径、小孔内径、窄槽宽度等，用气动量仪相对比较容易实现；

2、量仪的放大倍数较高，人为误差较小，不会影响测量精度；工作时无机械磨擦，所以没有回程误差；

3、操作方法简单，读数容易，能够进行连续测量；特别是使用多管式气动量仪时，能够在同时测量多个尺寸时，可一目了然地看出各尺寸是否合格；

4、实现测量头与被测表面不直接接触，减少测量力对测量结果的影响，避免划伤被测件表面，对薄壁零件和金属零件的测量尤为适用。由于是非接触测量，测量头可以减少磨损，延长使用寿命；

5、气动量仪主体与测量头之间采用软管连接，量仪与被测件位置摆放方便、灵活；

6、结构简单，工作可靠，调整、使用和维修都十分方便。

【使用说明】

气源工作压力为：0.3 ～ 0.7MPa。

【选型须知】

1、根据被测量参数的需要，本仪器可相应拼合成多管形式（最多至十管）。

2、外形尺寸（长 × 宽 × 高）：

  单管：134×141×524mm；

  多管：增加一管，宽度增加29mm。

3、重量：6.kg ( 每增加一管，重量增加 2.3kg)。

4、型号说明：

  如：QFB-B，其中：“Q”表示气动；“F”表示用浮标做指示；“B”表示基准型；“B”表示B型；
