商品详细描述

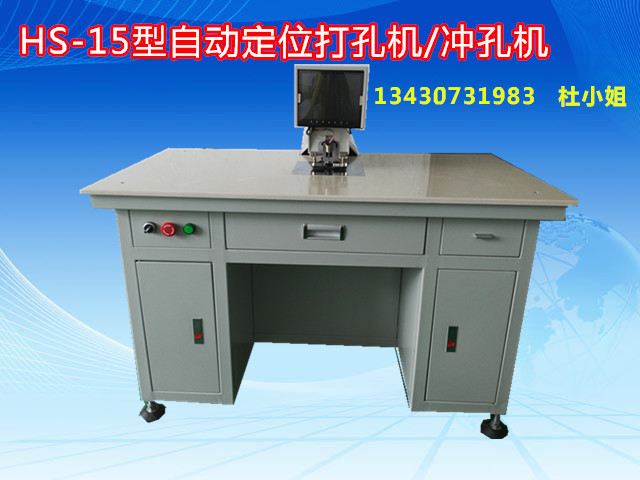

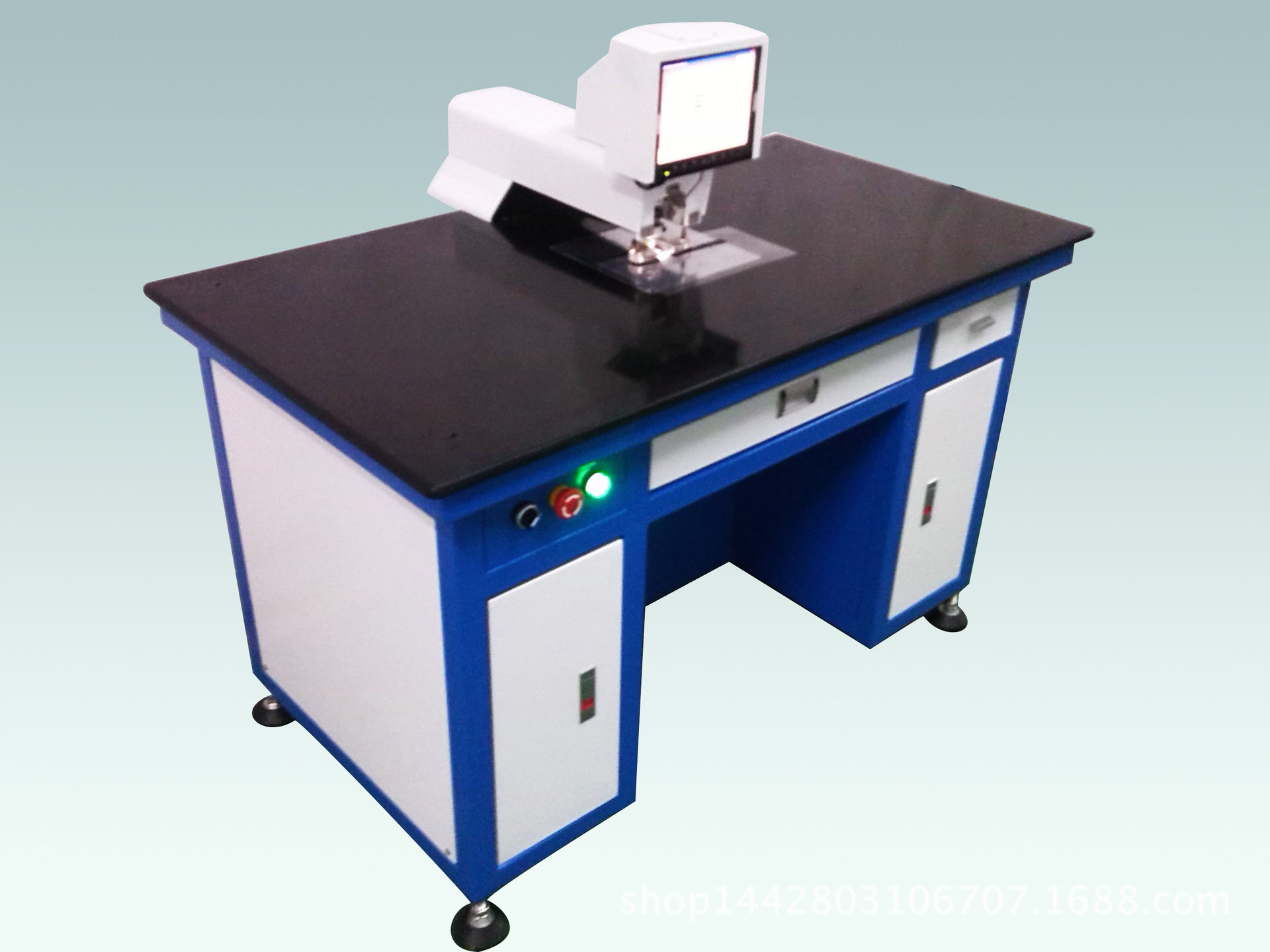

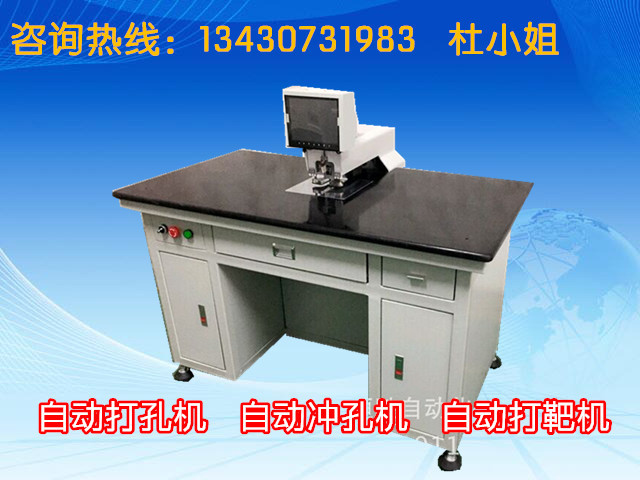

CCD自动定位打孔机
自动打孔机简介
自动打靶机根据不同地区不同行业又称为自动打靶机，自动冲孔机，电脑打靶机，电脑打孔机，电脑冲孔机，自动定位打孔机，自动定位冲孔机，自动定位打靶机，名称不同，实际是同一种设备广范运用于印刷包装、电子印刷、铭牌标牌等行业印后对位孔冲孔！设备用于在PCB线路板、FPC软板、IMD/IML、菲林，重氮片，手机面板，手机按键，不干胶、薄膜开关,胶片、PE、PC、PVC、PET膜、聚脂膜、薄铝，铝基板,FR4玻纤板等众多材料。
自动打孔机简介
自动打靶机根据不同地区不同行业又称为自动打靶机，自动冲孔机，电脑打靶机，电脑打孔机，电脑冲孔机，自动定位打孔机，自动定位冲孔机，自动定位打靶机，名称不同，实际是同一种设备广范运用于印刷包装、电子印刷、铭牌标牌等行业印后对位孔冲孔！设备用于在PCB线路板、FPC软板、IMD/IML、菲林，重氮片，手机面板，手机按键，不干胶、薄膜开关,胶片、PE、PC、PVC、PET膜、聚脂膜、薄铝，铝基板,FR4玻纤板等众多材料。
自动打孔机适用行业（按不同型号分类）

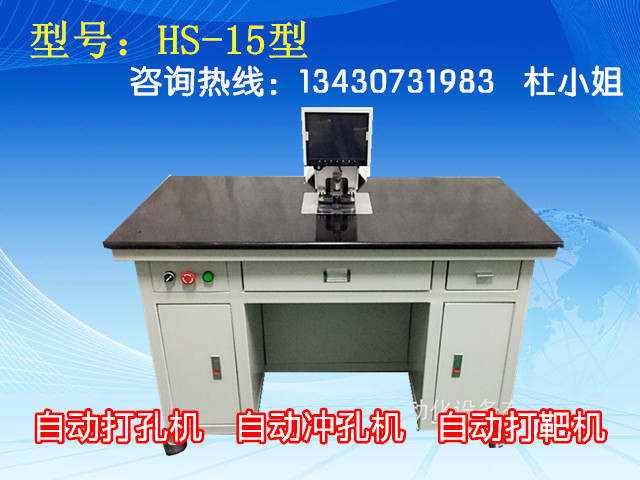

1、轻型HS015 HS008
（1）适用于：手机按键/手机面板、胶片、FPC软板、菲林/棕片/黑片重氮片、IML/IMD、电子薄膜开关 等柔性软板；PCB玻纤板、PVC/PET/PC面板、铭板标牌等非金属材质的定位打孔。
（2）相关参数：
型号TYPE HS015 HS008
加工精度 Precision 小于等于正负0.02mm 小于等于正负0.015mm
加工速度Speed 0.4秒/孔 0.4秒/孔
最大冲力 Max strength 2500N 2500N
设备重力N.W 198+2KG 198+2KG
气压要求Barometric divssure 0.4~0.8Mpa 0.4~0.8Mpa
冲孔直径 Φ1－Φ5mm(标配) Φ1－Φ5mm(标配)
电 压 AC220V-240V AC220V-240V
外型尺寸 1250×770（长×宽） 1250×770（长×宽）
2、重型HSz15/HSz08
（1）适用于：手机按键/手机面板、PCB/玻纤板/PVC/PET/PC面板、铭板标牌、铝基板及其他薄金属面板等定位打孔。
（2）相关参数：
型号TYPE HSZ15 HSZ08
加工精度 Precision 小于等于正负0.015mm 小于等于正负0.008mm
加工速度Speed 0.4秒/孔 0.4秒/孔
最大冲力 Max strength 7000N 7000N
设备重力N.W 198+2KG 198+2KG
气压要求Barometric divssure 0.4~0.8Mpa 0.4~0.8Mpa
冲孔直径 Φ1－Φ5mm(标配) Φ1－Φ5mm(标配)
电 压 AC220V-240V AC220V-240V
外型尺寸 1250×770（长×宽） 1250×770（长×宽）
3、HSP15自动钻孔机
（1）适用于：单双面板、PCB多层板、玻璃纤维、PVC面板、亚克力等易碎塑料片材定位冲孔。
（2）相关参数
加工精度 小于等于正负0.015mm
加工速度 0.6秒/孔
加工厚度 0.1mm~3.0mm(亚克力/pvc板）
钻头直径 ?0.1mm ～?3.5mm
最大转速 24000-42000转/分
钻孔形式 由上往下钻孔
固定系统 压脚压平被冲孔的材料，钻孔更精准
光源选择 投射红外线，反射红外线
气压要求 0.4~0.8Mpa
设备重量 228+2KG
外形尺寸 160*850*(770+260)
废料处理 自带吸尘装置
电源要求 AC220+10V 50hz
基本耗电 0.5kw/h
1、轻型HS015 HS008
（1）适用于：手机按键/手机面板、胶片、FPC软板、菲林/棕片/黑片重氮片、IML/IMD、电子薄膜开关 等柔性软板；PCB玻纤板、PVC/PET/PC面板、铭板标牌等非金属材质的定位打孔。
（2）相关参数：
型号TYPE HS015 HS008
加工精度 Precision 小于等于正负0.02mm 小于等于正负0.015mm
加工速度Speed 0.4秒/孔 0.4秒/孔
最大冲力 Max strength 2500N 2500N
设备重力N.W 198+2KG 198+2KG
气压要求Barometric divssure 0.4~0.8Mpa 0.4~0.8Mpa
冲孔直径 Φ1－Φ5mm(标配) Φ1－Φ5mm(标配)
电 压 AC220V-240V AC220V-240V
外型尺寸 1250×770（长×宽） 1250×770（长×宽）
2、重型HSz15/HSz08
（1）适用于：手机按键/手机面板、PCB/玻纤板/PVC/PET/PC面板、铭板标牌、铝基板及其他薄金属面板等定位打孔。
（2）相关参数：
型号TYPE HSZ15 HSZ08
加工精度 Precision 小于等于正负0.015mm 小于等于正负0.008mm
加工速度Speed 0.4秒/孔 0.4秒/孔
最大冲力 Max strength 7000N 7000N
设备重力N.W 198+2KG 198+2KG
气压要求Barometric divssure 0.4~0.8Mpa 0.4~0.8Mpa
冲孔直径 Φ1－Φ5mm(标配) Φ1－Φ5mm(标配)
电 压 AC220V-240V AC220V-240V
外型尺寸 1250×770（长×宽） 1250×770（长×宽）
3、HSP15自动钻孔机
（1）适用于：单双面板、PCB多层板、玻璃纤维、PVC面板、亚克力等易碎塑料片材定位冲孔。
（2）相关参数
加工精度 小于等于正负0.015mm
加工速度 0.6秒/孔
加工厚度 0.1mm~3.0mm(亚克力/pvc板）
钻头直径 ?0.1mm ～?3.5mm
最大转速 24000-42000转/分
钻孔形式 由上往下钻孔
固定系统 压脚压平被冲孔的材料，钻孔更精准
光源选择 投射红外线，反射红外线
气压要求 0.4~0.8Mpa
设备重量 228+2KG
外形尺寸 160*850*(770+260)
废料处理 自带吸尘装置
电源要求 AC220+10V 50hz
基本耗电 0.5kw/h
自动打孔机的特点

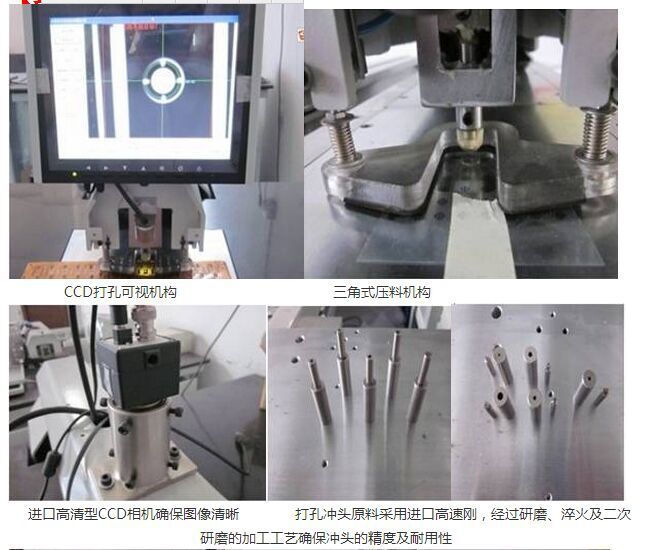

（1）功能：片材全部OK；CCD全自动定位冲孔
（2）精准度高，整体误差小于等于0.015mm
（3）冲孔速度快，平均冲孔速度为人工冲孔速度的7-8倍，仅需0.5秒每孔
（4）不拖料，精准定位图标并自动打孔；
（5）柔性材料和亚克力板类的易碎材料，机器都能打，不损坏材料。速度快，软件可终生免费升级；
（6）电脑工作系统，人机界面、 直接在触摸屏上设定工作模式，简单直观；
（7）特殊光源识别方式， 能自动识别各种材料上的圆形图，自动对位冲孔；
（8）工作时可分别在8寸电脑屏或冲孔处直接观看冲孔实况；
（9）冲孔时由设备上的压脚压平被冲孔的薄膜，冲孔更精准；
（10）可提供特异化设置。电脑系统可升级，并为你提供强大的专业化技术支持。
（11）图像处理：2值化综合图像处理方法。
（12）能打印刷不清或半圆以上的残缺圆，特殊印刷材料，反光等镜面材料等等。
可抓取的靶标图形
活动详情：凡购买恒胜自动冲孔机，均可赠送冲针4套，规格?1-?5可选。
附件一：设备附属配件清单
依照第一条设备名称及规格约定，此设备随设备配送以下配件:
序号 配件名称 品牌/型号 单位 数量 备注
1 模具 套 4
2 AC电源线 根 1
3 ?8气管 米 3-10
4 换模扳手 套 1
5 压角垫片 片 2 此几种配件做后期备用
6 锁模螺丝 个 若干
7 弹簧、垫片、螺柱 个 若干
8 说明书、宣传彩页 份 各一份
9 培训单、保修卡 份 各一份

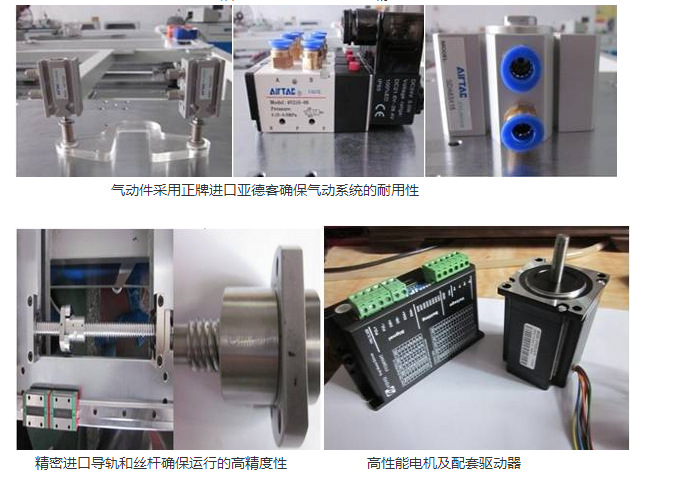

附件二：设备主要配件及易耗品清单
序号 配件名称 品牌/型号 使用寿命 价格 交期 备注
1 导轨 THK 3年以上 3000元/套
2 丝杆 HIWIN 3年以上 2000元/套
3 CCD摄像头 精工 3年以上 1500元/套
4 主板/软件 VT 3年以上 3500元/套 自主开发（可终身免费升级）
5 气缸 SMC 3年以上 120元/个
6 电磁阀、 SMC 3年以上 100元/个
7 驱动器/电机 雷赛 3年以上 1000元/个
8 模具 淬火 100-300万次 100元/套 5-7天 易损耗材（含税加10个点）
我们的承诺及服务
（1）整机保修1年，保修期内机器维修不收取任何费用。(耗损件及人为损坏除外）
（2）终生免费提供软件系统的升级，您无需担心期间会产生任何费用。
（3）我们有强大的售后系统，恒胜在珠三角、京津唐、江浙、重庆、成都、江西等7大地区均有办事 处，您不必为因路途遥远机器故障维修难而犯愁了。您购买了我们的设备，只要有问题，随时拨打下方我司各办事处电话即会有工作人员及时为您解决难题！
咨询热线：13430731983 杜小姐
设备产地：中国深圳
