【CW1万能式断路器】固定式万能断路器的详细描述：

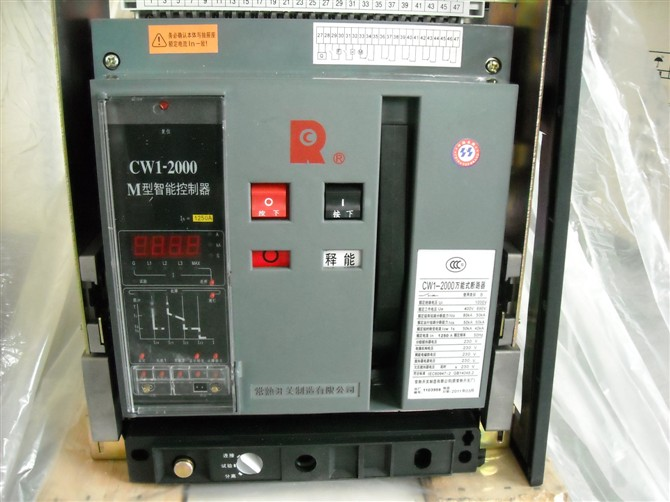

  供应CW1-2000/1250万能式断路器价格 厂家 图片

【CW1万能式断路器】固定式万能断路器

CW1智能型万能式断路器(以下简称断路器),该断路器适用于交流50Hz,额定电压400V、690V，额定电流6300A及以下的配电网络中,用来分配电能和保护线路,防止电源设备遭受过载、欠电压、短路、单相接地等故障的危害。断路器具有智能化保护功能，选择性保护范围广而精确，能提高供电可靠性。

    ◇交流额定电流630A～6300A； ◇短路分断能力80kA～100kA（有效值）；

    ◇具有3级和4级； ◇抽屉式和固定式；

    ◇具有隔离功能；　　　　　　　　　　　　◇分断能力高，零飞弧；

    ◇多种智能控制器，提供不同功能； ◇可上进线或下进线；

    ◇执行IEC60947-2、GB14048.2-2001标准； ◇获国家强制性产品认证“3C”标志。

●正常工作条件和安装条件

    ◇周围空气温度为-5℃～+40℃，且24h的平均值不超过+35℃（特殊定货的除外）；

    ◇安装地点的海拔不超过2000m；

    ◇安装地点的空气相对湿度在最高温度为+40℃时不超过50%；在较低温度下可以有较高的相对湿度，最湿月的月平均最低温度不超过+25℃，该月的平均最大相对湿度不超过90%，并考虑因温度变化发生在产品表面上的凝露；

    ◇污染等级为3级；

    ◇断路器主电路及欠电压脱扣器线圈、电源变压器初级线圈的安装类别为IV，其余辅助电路、控制电路安装类别为Ⅲ；

    ◇断路器应按本说明书安装要求安装。断路器的垂直倾斜度不超过5°；

    ◇断路器安装在柜体小室内，且加装门框，防护等级达IP40；加装门框及密封透明罩，防护等级达IP54。

●结构与功能

  基本功能

    ◇过载长延时、短路短延时、短路瞬时、单相接地保护功能；

    ◇显示功能：整定电流、动作电流显示；

    ◇自检功能：过热保护、微机自诊断；

    ◇故障记忆：故障电流时间值、相序记忆；

    ◇试验功能；

  可选功能

    ◇负载监控；

    ◇功能表功能；

    ◇断线诊断功能；

    ◇MCR接通分断及越限跳闸功能；

    ◇RS485串行通讯接口；

    ◇谐波影响系数显示功能。

●结构简介

    断路器具有结构紧凑、体积小等特点。断路器主体由绝缘壳体、触头系统、智能脱扣器，操作机构、电动贮能机构等部件构成。固定式断路器由主体加安装板组成；抽屉式断路器由主体加抽屉座组成，抽屉座内的导轨能带动断路器主体拉进拉出，其有三个工作位置：“连接”、“试验”、“分离”，位置变化通过手柄摇动来实现。三个位置的指示通过抽屉下端底座上的白色指针显示。

    当处于“连接”位置时，主回路和二次回路均接通；当处于“试验”位置时，仅二次回路接通，主回路断开，此位置可进行一些必要的试验；当处于“分离”位置时，主回路、二次回路均断开。







CW1-5000/4固定式万能式断路器。CW1系列智能型万能式断路器用于控制和保护低压配电网络。一般安装在低压配电柜中作主开关起总保护作用。额定电流1000A及以下的断路器，还可作电动机保护用。产品可提供湿热带型（TH型）、船用型和1E级断路器，可提供低温至-40断路器，并可提供液晶显示及数码管显示断路器。
智能化、零飞弧、带隔离功能；
较高的分断和短时耐受能力；
具有过载长延时、短路短延时、短路瞬时及接地故障功能（可选）；
抽屉座有“连接”、“试验”、“分离”三个位置指示；
可实现智能化网络监控，可应用于Modbus、Profibus、Devicenet、CAN和TCP通信协议，方便用户进行集成管理；
可配FDM3短消息通知模块，实现远程报警和监视；
符合IEC60947-2、GB14048.2标准；
本断路器获国家强制性产品认证“CCC”标志







CW1系列智能型万能式断路器用于控制和保护低压配电网络。一般安装在低压配电柜中作主开关起总保护作用。额定电流1000A及以下的断路器，还可作电动机保护用。产品可提供湿热带型（TH型）、船用型和1E级断路器，可提供低温至-40断路器，并可提供液晶显示及数码管显示断路器。智能化、零飞弧、带隔离功能；较高的分断和短时耐受能力；具有过载长延时、短路短延时、短路瞬时及接地故障功能（可选）；抽屉座有“连接”、“试验”、“分离”三个位置指示；可实现智能化网络监控，可应用于Modbus、Profibus、Devicenet、CAN和TCP通信协议，方便用户进行集成管理；可配FDM3短消息通知模块，实现远程报警







1.用途 　　cw1系列智能型万能式断路器主要安装在低压配电柜中作主开关，用于控制和保护配电网络。其技术性能达到了国际上同类产品九十年代先进水平。符合iec947-2、gb14048.2《低压断路器》标准。 　　 　　2.使用条件 　　周围空气温度为-5°c～＋40°c，且24h的平均值不超过＋35°c（特殊订货的除外）； 　　安装地点的海拔不超过2000m； 　　空气相对湿度在最高温度为＋40°c时不超过50％；在较低温度下可以有较高的相对湿度，最湿月的月平均最低温度不超过＋25°c，该月的月平均最大相对湿度不超过90％，并考虑因温度变化发生在产品表面的凝露； 　　污染等级为3、4级。

.主要特点

CW1系列智能型万能式断路器有以下主要特点：

  1、体积小，结构紧凑

  2、严格按照新的国家标准GBI4048.2-2001生产制作

  3、满足隔离要求

  4、具有较高的热动稳定型

  5、高分断、零飞弧，满足配电系统的各种需要

  6、具有较高的电磁兼容性能

  7、断路器可上进线或下进线

1.2适用范围

  CW1系列智能型万能式断路器适用于交流50HZ。电压至690V，电流至5000A的配电网络，主要用来分配电能以及保护线路、电机设备免受过载、欠电压、短路、接地故障等的危害。断路器采用具有精确选择性保护和多功能的智能控制器，特别适用于需要提高供电可靠性，避免不必要停电的配电网络。断路器的额定工作电压为400V、690V,额定绝缘电压为1000V，额定工作电流为630A至5000A。

   额定工作电流1000A及以下的断路器，亦可在交流50HZ、400V网络中作为电动机的过载、欠电压、短路和接地故障保护，可作电动机的不频繁起动之用。

1.3总体结构

  CW1系列智能型万能式断路器有固定式和抽屉式之分，把固定式断路器的本体装入专用的抽屉座就成为抽屉式。本体由触头系统、灭弧系统、操作机构、电流互感器、智能控制器和辅助开关、二次回路接线端子、欠压脱扣器等部件组成；抽屉座由带有导轨的左右侧板、底架和支架组成。

安装的环境要求

  断路器应安装在干燥、无尘、无侵蚀性气体、无爆炸危险介质的环境中，不能受到撞击。如环境满足不了这种条件，就应相应提高成套设备的防护等级。温度、湿度、海拔环境要求见下表

项目	规范
周围温度	–5℃～+40℃且24h平均值不超过+35℃
相对湿度	最高温度为+40℃时，空气的相对湿度不超50％，在较低的温度下可以允许有较高的相对湿度，例如20℃时达90％。对由于温度变化偶尔产生的凝露应采取特殊的措施。
海拔	≤2000m

5.2安装前的准备

   安装前用1000VDC兆欧表按规定检查断路器绝缘电阻，在周围介质温度25℃±5℃和相对湿度50％～70％应不小于20兆欧。

   绝缘电阻测试部位为：断路器闭合时，各极相互之间以及各极与框架之间；断路器断开时，各极进出线之间。

5.3抽屉式断路器的安装

   抽屉式断路器：将断路器本体取出抽屉座，把抽屉座安装于成套柜中，用4个M10螺栓（带垫圈）进行固定，然后把断路器本体装入抽屉座内。

5.4固定式断路器的安装

   固定式断路器：将断路器置于开关柜中，并用4个M10螺栓（带垫圈）进行固定。



CW1-630抽屉式智能型万能式断路器的详细信息

· 品牌/型号：其他/CW1-630A

· 极数：3P

· 操作方式：电动操作

CW1-630抽屉式智能型万能式断路器?CWI系列智能型万能式断路器用于控制和保护低压配电网络。一般安装在低压配电柜中作主开关起总保护作用。其技术性能已达到了国际上同类型产品九十年代先进水平。CW1系列智能型万能式断路器主要技术参数型号CW1-2000CW1-3200CW1-4000CW1-5000壳架等级额定电流Inm
(A)2000320040005000额定电流In
(A)6308001000125016002000200025002900320032003600400040005000额定工作电压Ue (V)AC400，690 50Hz额定绝缘电压Ui (V)AC1000 50Hz额定冲击耐受电压Uimp
(V)12000工频耐受电压UAC3500V1min 50Hz极数3,43,43,43,43,43,43,43,43,43,43,43,43,43N极额定电流IN (A)50%In、100%In额定极限短路分断能力Icu(kA)(有效值)AC400V80100100120AC690V50657575额定运行短路分断能力Ics(kA)(有效值)AC400V508080100AC690V50656565额定短路接通能力Icm(kA)(峰值)AC400V176220220264AC690V105143165165额定短时耐受电流Icw(kA) /1s(有效值)AC400V508080100AC690V40506565使用类别B全分断时间(无附加延时)(ms)25～30闭合时间(ms)最大70智能控制器电子型○○○○○○○○○○○○○○标准型○○○○○○○○○○○○○○通信型○○○○○○○○○○○○○○操作性能电气寿命AC400V650030001500500AC690V30001500750500机械寿命免维护150001000010000/5000（3P/4P）4000有维护300002000020000/10000（3P/4P）8000安装连接方式水平
垂直水平水平水平型式抽屉式○
○○○○固定式○
○○○○外形尺寸
H W LH
W
LH
W
LH
W
LH
W
L抽屉式水平联接3P前置
后置438 375 451438 429 492438 544 492438 799 4924P前置
后置438 470 451438 544 492438 799 492 垂直联接3P前置494 375 425
后置438 375 446
4P前置494 470 425
后置438 470 446
固定式水平联接3P前置
后置395 362 351395 414 371395 527 424395 782 4244P前置
后置395 457 351395 527 371395 782 424 垂直联接3P前置482 362 325
后置395 362 375
4P前置482 457 325
后置395 457 375

智能型系列

 1.用途
    　　CW1系列智能型万能式断路器主要安装在低压配电柜中作主开关，用于控制和保护配电网络。其技术性能达到了国际上同类产品九十年代先进水平。符合IEC947-2、GB14048.2《低压断路器》标准。
    　　
    　　2.使用条件
    　　周围空气温度为-5°C～＋40°C，且24h的平均值不超过＋35°C（特殊订货的除外）；
    　　安装地点的海拔不超过2000m；
    　　空气相对湿度在最高温度为＋40°C时不超过50％；在较低温度下可以有较高的相对湿度，最湿月的月平均最低温度不超过＋25°C，该月的月平均最大相对湿度不超过90％，并考虑因温度变化发生在产品表面的凝露；
    　　污染等级为3级。
    　　
    　　3.结构特点简介
    　　●触头系统
    　　每相触头安装在绝缘小室内。触头系统采用了多片触头并联形式的结构、减小了触头系统的惯性，保证了断路器的高分断能力。
    　　●操作机构
    　　安装在断路器中央，与主电路隔离；断路器由弹簧贮能机构进行闭合操作，闭合速度快。操作机构兼有电动及手动贮能、闭合、断开。
    　　●所有附件整个系列通用。
    　　●抽屉座
    　　摇动抽屉座下部横梁上手柄，可实现断路器的三个工作位置（手柄旁有位置指示）；
    　　●“连接”位置：主回路和二次回路均接通，此时隔离板开启；
    　　●“试验”位置：主回路断开。并由绝缘隔离板关闭隔开，仅二次回路接通。可进行必要的动作试验；
    　　●“分离”位置：主回路与二次回路全部断开，此时隔离板关闭；
    　　●抽屉式断路器具有可靠的机械联锁装置，只有在连接位置和试验位置时才能使断路器闭合；
    　　●断路器共有47个二次回路接线端子；
    　　●相同额定电流的抽屉式断路器（包括本体和抽屉座）具有互换性。
    　　
    　　4.智能控制器的选择
    　　智能控制器分为以下三种：电子型、标准型、通讯型。
    　　●基本功能
    　　过载长延时反时限保护；短路短延时反时限保护；短路短延时定时限保护；短路瞬时保护；接地故障保护功能；整定功能；过载报警功能；试验功能；电流显示功能；自诊断功能；热模拟功能；故障记忆功能；触头损耗指示；MCR功能；

3抽屉式断路器操作

断路器本体插入操作

1拉出抽出导轨。

2将断路器本体放置在导轨上，注意断路器两凸出支架座应卡入导轨凹入处。

3将断路器本体向内推入，直至不能推动为止。

4抽出手柄，并将手柄六角头完全插入抽屉座手柄孔内。

5顺时针转动手柄，直至位置指示器转至“连接”位置，并能听见抽屉座内两侧有“咔塔”两声，拉出手柄并放入原位。

断路器本体抽出操作

1首先将断路器本体从“连接”位置移动至“分离”位置（将手柄向逆时针方向摇动）

2将手柄拔出后，拉出断路器本体，注意拉出断路器本体时，由于重心前移，要注意防止断路器倾倒及跌落。

3将断路器本体从抽屉内取出，然后将导轨推回原处。







断路器的维护和检修

注意

在进行维护和检修操作前，必须先进行以下程序

1、应在断路器主回路、二次回路断电状态下进行；

2、使断路器分闸，检查操作机构弹簧是否释放；

3、对于抽屉式断路器，应先将本体从抽屉座中抽出。

11.1 维护

1、应检查断路器的周围环境是否满足一般规定的要求；

2、所有摩擦、移动部件按期作润滑；

3、应检查断路器与母线连接处螺栓是否拧紧，接触是否良好；

4、检查断路器本体及抽屉座绝缘件的尘埃堆积状态，应定期清扫；

5、应检查断路器二次回路端子连线是否可靠；

6、应检查断路器智能控制器是否显示正确；

7、应检查智能控制器保护特性整定值是否正确；

8、应检查断路器合分指示是否正确可靠。

11.2 检修

1、检查断路器各部件是否完整、清洁，如壳体、底架等绝缘部件；

2、检查断路器基础（与底板连接）是否牢固，在操作时应无振动；

3、手动合分机构应动作灵活，无卡阻，二次回路辅助开关转换应可靠正确；

4、手动将抽架摇进、摇出。分离、实验、连接位置应正确，联锁应可靠动作；

5、二次回路通电时，分励脱扣器、合闸电磁铁、欠电压脱扣器动作应符合产品技术规定，电动操作机构应能动作正常；

6、灭弧室的触头系统，触指应完整，位置准确，镀银层应完好，灭弧室内应清扫干净；（注意：在打开灭弧室时不得合分机构）

7、断路器与连接母排之间应连接可靠，螺栓应紧固；

8、本体与抽屉座连接的接触件表面是否干净、整洁，应予以清扫，保证连接可靠；

9、检修完毕后，以1000VDC兆欧表检查断路器绝缘电阻，在周围介质温度20℃±5℃,相对湿度50-70％应不小与20兆欧；

10、智能控制器保护特性整定值检查









CW1系列智能型万能式断路器是近期开发成功的具有智能化选择性保护功能的新一代断路器，其技术性能达到国际同类产品先进水平。它采用微处理技术的电子脱扣器，具有智能化保护功能，广泛适用于智能化配电网络及现场总线的需要，实现了“四遥”功能。它采用全模块结构和双重绝缘，不仅使安装、维护方便，而且运行分断安全、可靠。
　
CW1系列智能型万能式断路器，额定电流为630A~6300A,适用于交流50Hz,400V，主要在低压配电网络中用于分配电能和保护线路、防止电源设备遭受过载、短路、欠电压、单向接地等故障的危害。具有高精度智能控制器，可以完成配电系统的过电流和剩余电流的全选择性保护，同时具有通讯功能，可作为现场总线等控制系统实现遥控、遥讯、遥测、遥调"四遥"功能的主要元件。该产品具有高分断能力，且无飞弧，有多种操作、安装、接线方式和产品之间、产品与柜门之间的机械连锁，以及运行参数的显示、故障记忆、现场设定、试验、热记忆、负载监控和自诊断等功能，可确保系统供电质量和可靠性。是国内乃至世界上最大容量的断路器。

CW1系列智能型万能式断路器的功能特点：

CW1系列智能型万能式断路器产品结构功能部件模块化、体积小、造型比较美观，高动、热稳定性，高分断能力(120KA)、无飞弧、集检测、三段保护、监控、显示、报警、通讯、自诊断、现场设定、试验功能等。并具有如下创新特点：
(1)分断能力高，零飞弧。
● 采用微处理器技术的电子脱扣器，具有智能化保护功能。
● 全系列模块化结构，安装维护方便，无需作任何调整。
● 附件品种齐全。
● 符合国际国内技术标准IEC60947-2 GB14048.2

采用了新颖的设计，降低了短路时的电动斥力，增加接触面积，提高了分断能力和动热稳定性；
(2)主轴用分段设置，多个半圆形轴承，克服了主轴变形；
(3)采取了互感器加屏蔽，增加辅助线圈，微调相位等措施，提高了电流采集精度；
(4)研制了新型的触头材料，AgNi30C3,确保分端能力和耐磨性；
(5)采用了轴两端设拖动装置，解决了抽屉摇进出平衡。
CW1-6300万能式断路器是国内乃至世界上最大容量的断路器，该产品具有遥调、遥测、遥控等四遥功能，其各项性能指标与法国施耐德M系列、德国西门子的3WN6系列等国际同类先进产品水平相当。
