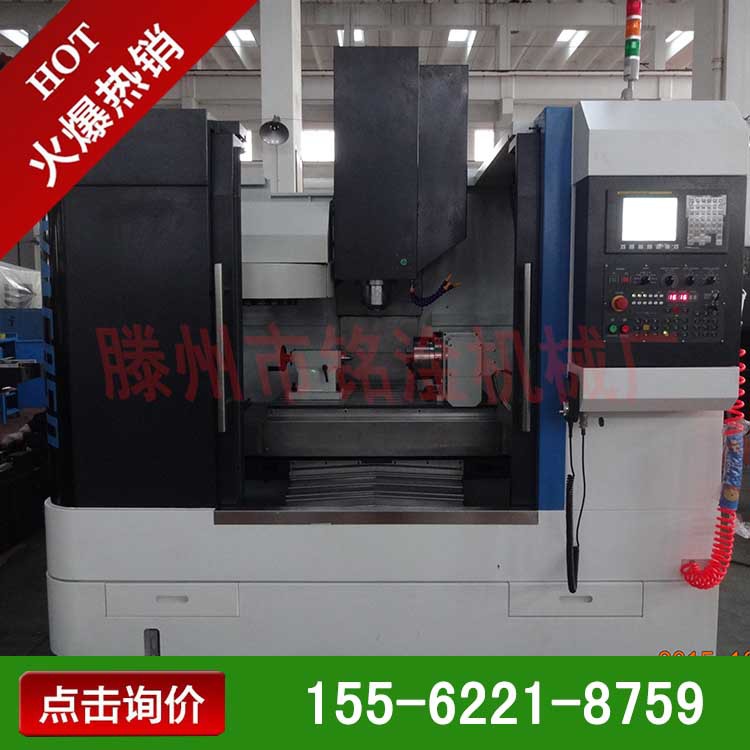

供应 线轨加工中心XH7132

 1机床总体布局

XH7132型立式加工中心采用立式框架布局，立柱固定在床身上，主轴箱沿立柱上下移动(Z向)、滑座沿床身纵向移动(Y向)、工作台沿滑座横向移动(X向)的结构。

床身、工作台、滑座、立柱、主轴箱等大件均采用高强度米汉纳铸件，这些大件采用三维计算机软件辅助优化设计，筋板布置合理，具有完善的热处理工艺过程来消除残余应力，保证整机具有足够的强度、刚性和高稳定性。

2系统

  数控系统标准KND2000M控制系统及驱动，功能齐全，操作简便；标准RS-232通讯接口、U盘及相关软件，具有DNC在线加工功能。

3拖动系统

X、Y、Z轴导轨副采用台湾滚珠式线性导轨，具有摩擦系数小、进给速度快特点，提高设备的运动精度、加工速度、可靠性和稳定性，

X、Y、Z轴伺服电机经弹性联轴节与台湾上银高精度滚珠丝杠直联，减少中间环节，实现无间隙传动，进给灵活、定位准确，传动精度高。

Z轴伺服电机带有自动抱闸功能，在断电的情况下，能够自动抱闸将电机轴抱紧，使之不能转动，起到安全保护的作用。

4主轴组

主轴组采用台湾普森8000rpm高速主轴，最高可达6000rpm,具有高精度，高刚性。轴承采用P4级主轴专用NSK轴承，整套主轴在恒温条件下组装完成后，均通过动平衡校正及跑合测试，提高了整套主轴的使用寿命及可靠性。

主轴在其转速范围内可实现无级调速，主轴采用电机内置编码器控制，可实现主轴定向和刚性攻丝功能。

5刀库

采用台湾圆盘16把刀库，安装在立柱侧面，换刀时刀盘由气缸推动左右移动，气缸配有接近开关保证换刀位置准确，刀盘到达换刀位置后，主轴上下运动实现还刀和抓刀，换刀过程简单可靠。

6切削冷却系统

配备大流量冷却泵及大容量水箱，充分保证循环冷却，冷却泵功率：120W 、20L/min大流量冷却泵，高压冲屑并充分提供冷却。

主轴箱端面配有冷却喷嘴，既可以水冷也可以风冷，并且随意切换。

配置清洁手动吹气装置，用来清洁机床。

7气动系统

气动三联件能够过滤气源中的杂质和水分，防止不纯净的气体对机床部件损伤和腐蚀。电磁阀组通过PLC程序控制，保证主轴松刀、主轴中心吹气、主轴夹刀、主轴风冷等动作能够快速准确的完成。

8机床防护

机床采用符合安全标准的防护间，既防止冷却液飞溅、又保证操作安全、外观宜人。机床各导轨均有防护罩，防止切屑、冷却液进入机床内部、使导轨和滚珠丝杠免受磨损和腐蚀。

9润滑系统

导轨、滚珠丝杠副均采用中央集中自动稀油润滑，各个节点配有定量式分油器，定时定量向各润滑部位注油，保证各滑动面均匀润滑，有效的减少了摩擦阻力，提高了运动精度，保证了滚珠丝杠副和导轨的使用寿命。

10排屑系统

加工过程中产生的铁屑直接落到防护间上，防护内部斜面结构使得铁屑很顺利的滑落到排屑槽里，然后通过抽箱取出。

11机床工作条件

(1)电源：380V±10%  50HZ±1%  三相交流电

(2)使用温度：5℃-40℃

(3)最佳环境温度：15℃-25℃

(4)相对湿度：40-75%

(5)气源压力：0.5-0.7Mpa





项 目	内 容	单 位	数 值
工作台	工作台面积	mm	800×320
	T型槽	mm	3-14-85
	最大承重	Kg	200
行 程	移动范围  X、Y、Z	mm	500×320×300
	主轴鼻端至工作台距离	mm	120-420
	主轴中心至立柱导轨面距离	mm	390
进 给	快速移动速度 X、Y、Z	m/min	48m/min
	切削进给速度 X、Y、Z	mm/min	2.5-4000mm/min
主 轴	主轴锥孔		BT40
	主轴转速	r/min	60-8000rpm
	主轴功率	kw	伺服5.5
精 度	定位精度	mm	±0.005
	重复定位精度	mm	±0.0075
刀 库	刀库容量	把	16
	最大刀具重量	kg	8kg
	最大刀具尺寸	mm	φ120×200
	换刀时间	秒	7秒



线轨系列加工中心技术参数：



型号	单位	XH7132	XH550	XH650	XH850	XH1060
工作台尺寸	mm	800*320	700*420	700*450	1000*500	1300*600
左右行程(X)	mm	500	560	650	800	1000
前后行程(Y)	mm	320	410	400	500	600
上下行程(Z)	mm	300	450	460	600	600
主轴中心至立柱导轨距离	mm	390	453	500	580	660
主轴端面至工作台面距离	mm	120-420	110-560	150-610	120-720	70-670
工作台T型槽（数目-尺寸×间距）		3-14*100	3-14*100	3-14*150	5-18*90	5-18*100
主轴锥孔		BT40	BT40	BT40	BT40	BT40
主轴转速	rpm	8000	8000	8000	8000	8000
X.Y.Z轴快速移动速度	M/min	48	36	36	48	36
X.Y.Z电机联接方式		直联	直联	直联	直联	直联
主电机参数	KW	5.5	5.5	5.5	7.5	7.5
工作台承重	kg	200	300	350	600	800
整机重量	t	3.3	4	5.5	6	7.5
