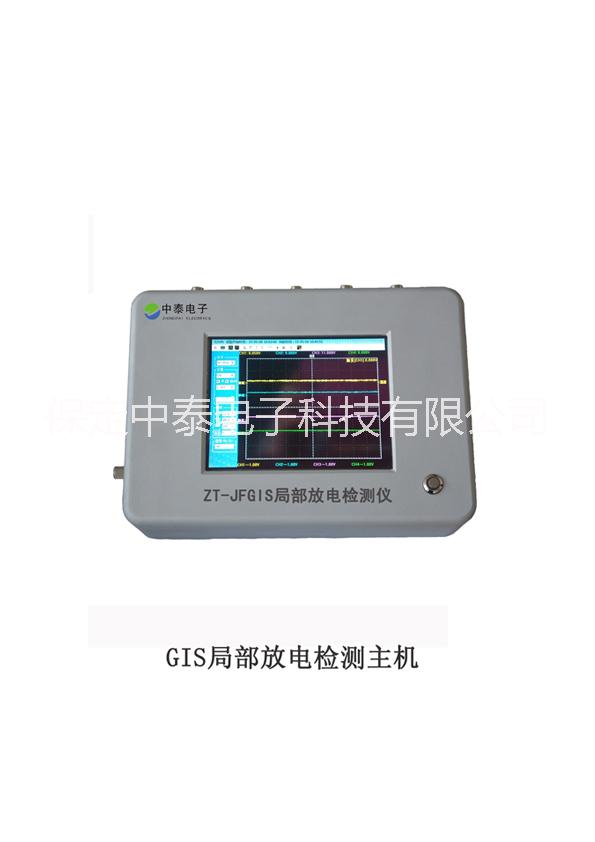

GIS局部放电检测仪

产品简介

       该检测装置监测GIS在运行中局部放电情况，及时对GIS绝缘异常状态和放电性故障作出预警，判断局部放电的运行状态，为GIS正常运行提供必要的指导数据，提高GIS运行的可靠性，安全性和有效性。

       GIS局部放电的检测方法：脉冲电流法；UHF测量法；超声测量法。

功能特点

1.检测运行中的GIS绝缘情况，显示当前局部放电数值、放电波形，可以提前发现设备安全隐患，避免重大事故发生。

2.抗干扰能力较强，具有可靠的电磁兼容性，可以有效地消除现场干扰。

3.可以连续记录波形，能够随时保存数据，保存图形。

4.当GIS放电量超过预警时，仪器会自动报警提示。

5.清楚显示放电量值、脉冲个数及其相位的相关性、每周期脉冲个数、短期严重程度，可以评估出局部放点的发展情况。

6。仪器符合IEC60270和IEC62478草案中的相关规定，可使用pC值以及mV值dB值等方式来显示。

7.传感器与检测主机之间选用BNC、SMA接口，便于用户使用。

8.采用多通道数据采集，可对多种类型的信号进行综合处理。

9.检测主机防水、防震、防尘，采用Windows操作系统，触摸屏操作。

技术指标

通道数:4个独立测量通道 1个外部触发通道

采样率：200MSa/s

采样精度：12bit

主机显示屏尺寸：6.5寸

操作方式：触摸屏

主机接口：

 2个USB口. 1个网口. 1个VGA接口

测量内容：放电幅值（Q），放电相位（,?)，放电密度（N）

局放信号显示内容：1 )二维（Q-T: N—T: ?-N )图谱

                               2 )三维（?-Q-T, ?—N-T )图谱

 传感器技术参数

                       灵敏度        测量频带        中心频率   量程范围

TEV传感器       -40 dB    30MHz -100MHz      --         -40 dB-5dB
