不锈钢截止阀J41W

厂商 :上海宏大阀门有限公司

浙江 温州
  • 主营产品:
  • 闸阀
  • 截止阀
  • 碟阀
联系电话 :13396870193
商品详细描述
不锈钢法兰截止阀

国标不锈钢截止阀             GB Stainless Steel Globe Valve

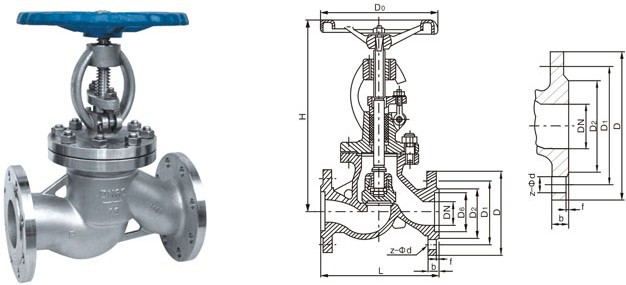

截止阀结构图


法兰截止阀主要特点:              Chief Feature


1.流线型,明杆带支架                       1.Streamline outside screw and yoke

2.中法兰螺栓连接                           2.Bolted bonnet

3.活套连接阀瓣                             3.Loose disc

4.升降阀杆与手轮                           4.Rising stem and hand wheel

5.支架与阀盖一体式                         5.Yoke integral with bonnet

6.伞齿轮操作选配                           6.Avail able with gear operator

7.标准法兰连接                             7.Flanged ends

不锈钢法兰截止阀产品规范Product Specification

产品规范

Product

Specification

设计规范

Design Spec

结构长度

Face to Face

连接法兰

Flanged End

试验与检验

Test &Check

压力-温度Pressure-Temp

产品标识Marking

供货规范

Supply

GB/T 12235

GB/T 12221

JB/T 79

JB/T 9092

GB/T 9131

GB/T 12220

JB/T 7928

  不锈钢法兰截止阀主要零部件材料Main Part Material

零件名称

零部件材料Part Material

Part Name

阀体/阀盖

WCB

ZGCr5Mo

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

Body/Bonnet

阀瓣

WCB

25Cr2MoV

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

Disk

阀杆

2Cr13

25Cr2MoV

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

Stem

填料

柔性石墨/ Flexible Graphite

聚四氟乙烯/PTFE

Packing

垫片

18-8柔性石墨/18-8Flexible Graphite

Gasket

螺栓

35/35CrMo

25Cr2MoV

1Cr18Ni9Ti

1Cr18Ni9

Bolt

适用温度

-29~425℃

-29~425℃

-40~200℃

-40~200℃

Suitable Temp

适用介质

水,油品,蒸汽

Water,Oil,Steam

蒸汽,油品

Steam,Oil

硝酸类

Nitric Acid

醋酸类

Acetic Acid

Suitable

 Medium

 主要外形和连接尺寸Main External And Connection Dimension                                        单位Unit:mm



产品型号

Type

公称通径DN

PN1.6MPa

WT(kg)

L

D

D1

D2

b

z-Фd

H

D0

J41

J941

J41H-16C

J41Y-16C

J41B-16C

J41W-16P

J41Y-16P

J41Y-16R

J41Y-16I

J941H-16C

J941Y-16C

J941B-16C

J941W-16P

J941Y-16P

J941Y-16R

J941Y-16I

15

130

95

65

45

14

4-Ф14

218

120

4.8

5.2

20

150

105

75

55

14

4-Ф14

258

140

6.5

7.1

25

160

115

85

65

14

4-Ф14

275

160

7.0

7.4

32

180

135

100

78

15

4-Ф18

280

160

8.2

8.5

40

200

145

110

85

16

4-Ф18

330

200

11.0

12.5

50

230

160

125

100

16

4-Ф18

350

200

14.5

20

65

290

180

145

120

18

4-Ф18

380

240

21.5

25

80

310

195

160

135

20

8-Ф18

400

240

27

35

100

350

215

180

155

20

8-Ф18

415

280

30

50

125

400

245

210

185

22

8-Ф18

460

320

84

75

150

480

280

240

210

24

8-Ф23

510

360

91

100

200

600

335

295

265

26

12-Ф23

710

360

148

210

250

730

405

355

320

30

12-Ф23

786

450

405

446

300

850

460

410

375

30

12-Ф23

925

500

610

648



主要外形和连接尺寸Main External And Connection Dimension                                        单位Unit:mm

产品型号

Type

公称通径DN

PN2.5MPa

WT

(kg)

L

D

D1

D2

b

z-Фd

H

D0

J41H-25

J41Y-25

J41B-25

J41W-25P

J41Y-25P

J41Y-25R

J41Y-25I

J941H-25

J941Y-25

J941B-25

J941W-25P

J941Y-25P

J941Y-25R

J941Y-25I

15

130

95

65

45

16

4-Ф14

218

120

5

20

150

105

75

55

16

4-Ф14

258

140

6.9

25

160

115

85

65

16

4-Ф14

275

160

7.4

32

180

135

100

78

18

4-Ф18

280

180

8.5

40

200

145

110

85

18

4-Ф18

330

200

12.5

50

230

160

125

100

20

4-Ф18

350

240

16

65

290

180

145

120

22

8-Ф18

400

280

25

80

310

195

160

135

22

8-Ф18

355

280

30

100

350

230

190

160

24

8-Ф23

415

320

34.5

125

400

270

220

188

28

8-Ф25

460

400

89

150

480

300

250

218

30

8-Ф23

510

400

98

200

600

360

310

278

34

12-Ф25

710

400

170

250

650

425

370

332

36

12-Ф30

786

450

446

300

750

485

430

390

40

12-Ф30

925

500

654




主要外形和连接尺寸Main External And Connection Dimension                                        单位Unit:mm



产品型号Type

公称通径DN

PN4.0MPa

WT(kg)

L

D

D1

D2

D6

b

z-Фd

H

D0

J41

J941

J41H-40

J41Y-40

J41B-40

J41Y-40P

J41Y-40R

J41Y-40I

J941H-40

J941Y-40

J941B-40

J941Y-40P

J941Y-40R

J941Y-40I

15

130

95

65

45

40

16

4-Ф14

233

120

4.5

5.2

20

150

105

75

55

51

16

4-Ф14

275

140

5

7.1

25

160

115

85

65

58

16

4-Ф14

285

160

7

8.7

32

190

135

100

78

66

18

4-Ф18

302

160

9

11.8

40

200

145

110

85

76

18

4-Ф18

355

200

12

16.5

50

230

160

125

100

88

20

4-Ф18

373

240

24

24

65

290

180

145

120

110

22

8-Ф18

408

280

33

33

80

310

195

160

135

121

22

8-Ф18

436

320

44

44

100

350

230

190

160

150

24

8-Ф23

480

360

60

60

125

400

270

220

188

176

28

8-Ф25

558

400

89

93

150

480

300

250

218

204

30

8-Ф25

611

400

98

102

200

600

375

320

282

260

38

12-Ф30

720

400

170

175

 主要外形和连接尺寸Main External And Connection Dimension                                        单位Unit:mm

产品型号Type

公称通径DN

PN6.4MPa

WT(kg)

L

D

D1

D2

D6

b

z-Фd

H

D0

J41H-64

J41Y-64

J41Y-64P

J41Y-64R

J41Y-64I

J941H-64

J941Y-64

J941B-64

J941Y-64P

J941Y-64R

J941Y-64I

15

170

105

75

55

41

18

4-Ф14

195

140

5.5

20

190

125

90

68

51

20

4-Ф18

228

160

7.5

25

210

135

100

78

58

22

4-Ф18

250

180

9.1

32

230

150

110

82

66

24

4-Ф23

325

200

12.0

40

260

165

125

95

76

24

4-Ф23

360

240

18

50

300

175

135

105

88

26

4-Ф23

410

280

26

65

340

200

160

130

110

28

8-Ф23

450

320

36

80

380

210

170

140

121

30

8-Ф23

485

360

48

100

430

250

200

168

150

32

8-Ф25

537

400

68




 一、不锈钢法兰截止阀的主要优点
1.与闸阀相比,截止阀的结构较简单,制造与维修都较方便。
2.密封面不易磨损、擦伤,密封性较好,寿命较长。
3.启闭时阀瓣行程较小,启闭时间较短,阀门高度较小。

二、不锈钢法兰截止阀的主要缺点
1.流体阻力大。阀体内介质通道比较曲折,故能量消耗较大。但直流式截止阀流体阻力相对较小。
2.启闭力矩大,启闭较费力。关闭时,因为阀瓣运动方向一般与介质压力作用方向相反,必须克服介质的作用力,故启闭力矩大。中、高压较大口径的截止阀可采用平衡式结构,以减少启闭力矩。
3.介质流动方向受限制。一般要求介质从下向上流动。

三、不锈钢法兰截止阀的结构形式。
截止阀阀体的结构形式有直通式、直流式和直角式。直通式是最常见的结构,但其流体阻力最大,直流式的流体阻力较小,多用于含固体颗粒或粘度大的流体,直角式阀体多采用缎造,适用于较小通径、较高压力的截止阀。

四、不锈钢法兰截止阀的安装与维护
1.手轮、手柄操作的截止阀可安装在管道的任何位置上。
2.手轮、手柄及传动机构不允许作起吊用。
3.安装时应注意使介质的流向与阀体上所指箭头的方向一致。
4.带传动机构的截止阀(如齿轮传动、电动、气动或液动),均应按产品使用说明书的规定安装。
