数控自动旋铆机

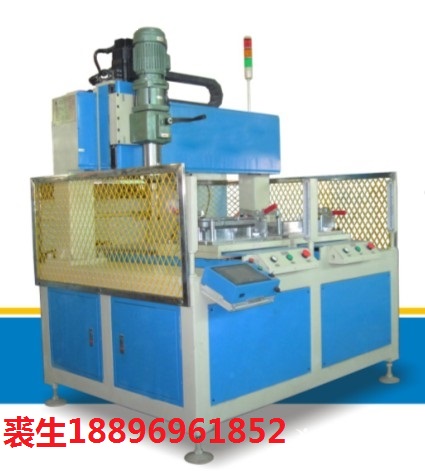

XTM-108系列数控自动旋铆机
产品特点：1、外管轴可单独上下调整；
2、更换模具快速便捷，提高产能，双工作台轮换工作；
3、针对不同平面高度的铆点，自动调整铆头高度；
4、XYZ三轴伺服精确定位；
5、示教编程，操作简便；
6、自动化程度高，有效防止漏钉；
7、最大铆合能力为? 8mm实心钉，建议使用? 5.5mm以下铆钉可达到最佳经济效益。
 （注：规格参数亦可根据客户需要定制）


自动旋铆机特点：
采用内置式快速缸，空行程速度快，生产效率高；
方便的手动调整机构可调整压头或上工作台在行程中任意位置压制，也可在设计行程内任意调整快进和工进行程的长短；
压力可按工艺需要无级调整；
整体焊接的坚固开式结构可使机身保持足够刚性的同时拥有最方便的操作空间。


安全操作规程
1．操作者应熟悉油压机的一般性能和结构，禁止超负荷使用。
2．使用前，应按规定润滑加油，检查高压泵、压力表、各种阀、密封圈等是否正常。
3．开机前，应检查模具是否配套，料重是否符合要求，称料工具是否准确。
4．压制时，摸具必须放在垫板中心位置，禁止偏心使用。每班开机前，试压后，应检查一次模具是否有裂损。
5．多人操作时，要有专人开机，相互协调配合。
6．严禁将手，头置于模具与压头之间。
7．工作完毕，应将压制品、工具、模具整理好并放到指定地方。


保养制度
1、按机器的润滑要求进行润滑保养。
2、机床每工作一年后，应将液压油从床身油箱中放出清洗油箱，重新加注经过过滤的液压油，油量应该确定在油标的3/4高度处。
3、吸油管上的滤油器网，必须定期加以清理或洗涤。
４、定期检查手柄、旋扭、按键是否损坏。
5、电动机必须保持清洁，电机之进风口网罩需经常保持良好的通风状态，不可堵塞。
6、每天下班前10分钟，对机床加油润滑及擦洗清洁机床。
7、严禁非操作人员操作该设备，平时必须做到人离机停。

售后服务:
    1、负责所供设备的指导安装调试。
    2、提供需方设备维护人员培训。
    3、对所售设备提供一年保修(易损易耗件除外)、终生维修。
    4、为用户建立计算机管理档案，定期回访。
    5、设立顾客满意电话，随时接受用户咨询。

    6、分布在各地的售后服务人员将即时解决用户使用中产生的问题

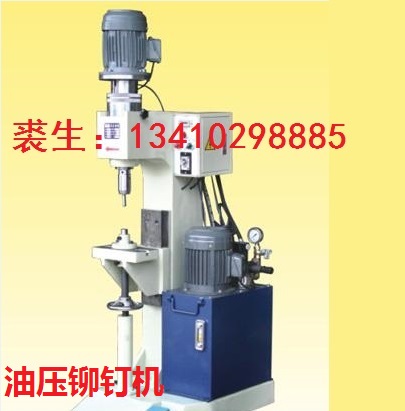

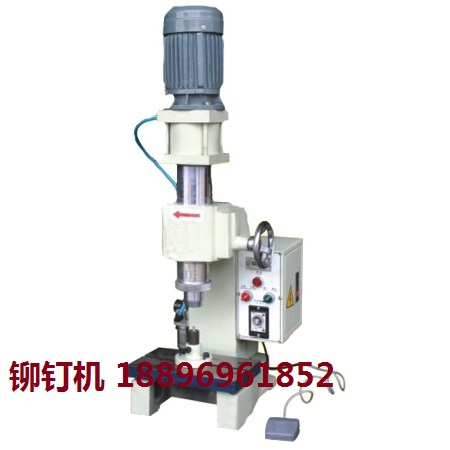

油压旋铆机


用途：适用各种汽车零件、五金工具、运动器材、旅游用品等；如：剪刀，钳子、果汁机刀片、笔记本转轴、LCD转轴、风扇等产品实心铆钉的铆接．
油压旋铆机其方便多用，高效易操作的特点越来越为广大的制造商客户所接受。
按照结构类型可以分为很多种，有滑轨式，也有转盘式，但其原理是大同小异，都是通过设定，使工件位移到铆接区域，而后由铆接机完成铆接工艺。


可以把任何工件的位移看作是三个方向移动的结果，X,Y轴是控制左右和前后，Z轴是控制上下，由此，一个基本的数控结构就确定了。数控铆接机一般都有个零点，也可以称为基准点，以此点为基准，我们需要将所有需要铆接的点进行编号和坐标标定，这个过程是必须的，而后这些坐标和高度需要输入到设备的数据录入页面，由此让机器知道如何来铆接那些点，这些点分别在什么地方，高度多少。
将这些点坐标输入后，数控铆接机的程序就可以运作了，机器的伺服机构会在程序的控制下，带动工件达到我们输入的第一点，在这个位置，铆接工件应该刚好在铆头的轴线下，此时设备还要对该坐标的Z值，也就是高度值进行计算，确定铆接的进给量，一切准备就续后设备可以开始铆接了。


油压旋铆机的适用面很广,可应用各种所需铆接的工艺场合，下面介绍一些主要的应用。


1、 可铆接的材料：除了可铆接低碳钢铆钉外，还可铆接中碳钢及不锈钢铆钉，当然铜、铝铆钉更是在铆接范围之列。


2、 可铆接的形状：只要改变铆头的形状，就能铆接成各种形状，此外，径向铆接机还可和于压印、压花和打标。


3、径向铆接机还可实现在玻璃、塑料、陶瓷上的铆接。


4、 适用行业：冷碾铆接法可广泛用于精密机械、纺织器材、钢制家具、建筑五金、高低压电器、五金工具、汽车、摩托车配件等众多行业，特别是在汽车门锁、刮水器、制动器、离合器、后门撑杆、门铰链、玻璃升降器、化油器、手制动器、转向球接头、摩托车减震器等汽摩配件行业中应用更为广泛。




铆接机工作原理一般分两种，即径向式（JM型）和摆辗式（BM型），它们在结构实现上和运动轨迹上都有较大的区别，现简单简单介绍如下：


径向铆接机（JM）：


电机通过联轴器将运动传递给主轴，主轴通过少齿差行星机构将运动传递给球面运动副，同时液压系统驱动活塞连同球面副向下施压，当铆头接触到铆钉时，铆头围绕铆钉中心线（即主轴中心线）按11瓣梅花运动轨迹对铆钉进行无滑动辗压，而完成铆接工作。


摆辗铆接机（BM）：


电机通过联轴器将运动传递主轴，同时液压系统驱动活塞连同主轴向下施压，当铆头接触到铆钉时，铆头围绕铆钉中心线（即主轴中心线）公转，同时铆头在切向力的作用下自转，从而形成无滑动辗压。


油压旋铆机技术参数：



类型：旋铆机

动力方式：液压

铆接方式：径向式铆接机


品牌：鑫台铭

型号：XTM-155

额定工作压力：250（kN）


使用空气压力：6（MPa）

最大铆接输出压力：250（kN）

最大闭合高度：230（mm）


工作台面尺寸：350*240（mm）

电机功率：2.2（kW）

电源电压：380（V）


旋铆能力：1-25

最小旋铆工件直径：1（mm）

主轴最大行程：42（mm）


主轴行程调节量：0.1（mm）

外形尺寸：520*846*1630（mm）

重量：350（kg）



油压旋铆机特点：


1．机座一体加工成型，高低调整时中心不会偏移，
2．配合客户之要求使用电压。
3．以2-20Mpa的液体压力为动力源,由1400转/分的电机提供扭转力。
4．主轴行程40MM，可单独上下调整、方便简单、精准度高。
5．整机重量不超过128KG。
6．铆钉长度最长280MM。
7．旋铆时间可在0.5-10秒可调。
1．更换模具快速便捷、提高产能、适合少量多样之工作场所、亦可在线工作。
2．电机功率为350W
3．最大铆合能力为实心8mm、建议使用5.5mm以下之铆钉最符合经济效益。
