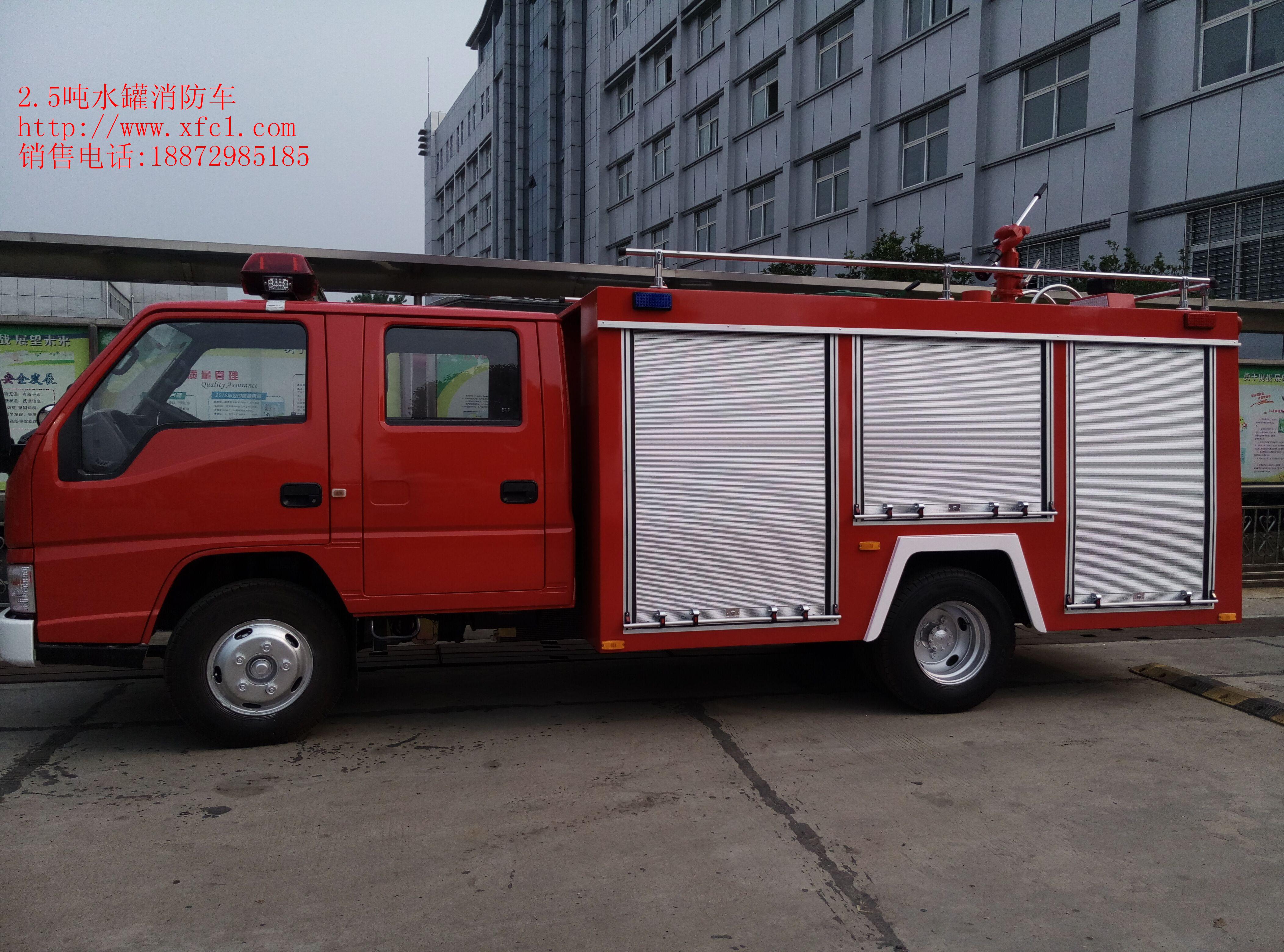

江特牌江铃型水罐消防车
整车公告型号：JDF5064GXFSG20B型水罐消防车
免 征 车 型：第2014年第06册页第112页
1、整车公告参数：
|
【主要技术参数】 |
|||
|
产品商标 |
江特牌 |
公告批次 |
262 |
|
产品名称 |
JDF5064GXFSG20B型水罐消防车 |
产品号 |
ZL84E4HZ01L |
|
总质量(Kg) |
5875 |
罐体容积(m3) |
1.8 |
|
额定载质量(Kg) |
1800 |
外形尺寸(mm) |
6225×1980×2810 |
|
整备质量(Kg) |
3700 |
货厢尺寸(mm) |
×× |
|
额定载客(人) |
|
准拖挂车总质量(Kg) |
|
|
驾驶室准乘人数(人) |
2+3 |
载质量利用系数 |
|
|
接近角/离去角(°) |
25/13 |
前悬/后悬(mm) |
1065/1730 |
|
轴数 |
2 |
轴距(mm) |
3360 |
|
轴荷(Kg) |
1995/3880 |
最高车速(Km/h) |
90 |
|
其它 |
后伸:70mm;罐体容积:1.8立方米;罐体尺寸(长×宽×高):1643×1000×1150(mm);消防员按75千克/人计算;侧面防护及后下部防护装置材料材质:Q235,整体式结构;后下部防护装置离地高度:370mm. |
||
|
【底盘技术参数】 |
|||
|
底盘型号 |
JX1061TSGA24 |
底盘名称 |
载货汽车底盘（二类） |
|
商标名称 |
江铃牌 |
生产企业 |
江铃汽车股份有限公司 |
|
外形尺寸(mm) |
5865×1880×2020 |
轮胎数 |
6 |
|
接近角/离去角(°) |
27/18.5 |
轮胎规格 |
7.00R16LT |
|
钢板弹簧片数 |
7/5+5 |
前轮距(mm) |
1385 |
|
燃料种类 |
柴油 |
后轮距(mm) |
1425 |
|
排放标准 |
GB17691-2005国Ⅳ,GB3847-2005 |
||
|
发动机型号 |
发动机生产企业 |
排量(ml) |
功率(Kw) |
|
JX493ZLQ4 |
江铃汽车股份有限公司 |
2771 |
80 |
2、取力器 ：
3.1形 式： 全功率夹心式（带附加冷却装置）
3.2润滑方式： 飞溅式
3、消防泵
4.1品 牌： 上海
4.2型 号： CB10/20低压消防泵
4.3流 量： 1.0MPa时（常压工况） 20 L/s
4.4引水形式： 采用全自动智能型真空泵进行水环式引水
4.5吸水深度： 7m
4.6引水时间： ≤35s
4.7安装形式： 后置式
4、消防炮
5.1 品 牌： 成都威斯特
5.2 型 号： PS20
5.3最大流量： ≥20 L/s
5.4射 程： ≥45m
二、主要功能及结构
1、驾驶室：
1.1结 构： 四门双排座一体式焊接结构，带专用液压翻转机构。
1.2座位设置： 2+3，其中前排2座，后排3座。座椅下可放置随车工具。
1.3设 备：驾驶室内配置原车冷暖空调；设置水泵的取力器开关；警报器及警灯开关等。
2、泵房、管路及控制系统：
2.1泵房
2.1.1泵房安装形式： 后置式
2.2.2泵房内设置 ： 水泵及管路系统，其结构紧凑、排布科学合理，装有仪表、指示灯、操控开关的显示控制面板设置在方便战斗员操作使用的位置，并有明确的文字标识。
2.2管路系统：
2.2.1 进水口： 泵房两侧各设有1个Φ100mm吸水口；1个带Φ100mm蝶阀的进水口，用于与水罐相连接。
2.2.2 注水口： 泵房两侧各设1个带球阀的Φ65mm的罐注水口。
2.2.3 出水口：泵房两侧设置带阀门的Φ65mm和Φ80mm的出水口各1个。
2.2.4 放余水管路：为保护水泵及各球阀，在管路中加装了放余水球阀。
2.2.5 冷却水管路： 为保护取力器的正常工作，管路中设有附加冷却装置。
2.3一体集成式流程控制系统：
设置在泵房中间后部，具备操作流程显示、液位显示、压力显示、真空显示、手油门控制系统等功能，一体集成，清晰快捷。
3、液罐
3.1容 量： 水罐（25000L）
3.2材 质： 优质碳钢，并采用高科技防腐处理
3.3结 构： 内加纵横防荡隔板
3.4型 式： 内胆式
3.5设 备： 1个Φ450mm入口孔，带快速开启锁紧装置
1个溢流装置
1个液位传感器
1个带阀门的排污口
2个注水口
1个卸压装置
4、器材厢
4.1材 质：优质钢材及铝合金型材
4.2结 构：车厢外骨架及外蒙皮均为优质Q235A钢材，内骨架为高强度铝合金型材，内装饰板及底板均为表面经阳极氧化处理的铝合金板。
4.3器材厢门：采用轻型优质铝合金，带铝合金大幅卷帘门，启闭灵活、密封性好、噪音低、外形美观、轻便可靠，所有卷帘门均可通用一把钥匙开启。
4.4内部结构：内骨架采用铝型材搭接技术，能最大限度地提高空间利用率和可变性，在器材内采用了新型滑动托架、拖板以及高强度的塑料存放盒等存放结构，充分利用车厢内部有限空间，造形的美观，取放器材方便、牢固。
器材布置原则
□ 按战斗编成和战斗展开设计器材集成；
□ 按人体工程学原理设计各种器材托架；
□ 按使用逻辑关系和使用频率放置器材；
□ 站在地面或踏板上，在2个动作内取用、放置消防器材。
5、电器及警示系统：
5.1车顶前部配置有长排警灯，驾驶室内安装大功率警报器。
5.2车厢顶后部配置有全方位电控照明灯
5.3车厢两侧上部各配置2只爆闪灯
5.4其余照明及警示设备符合GA39.5-92中电气系统的规定和要求
6、喷漆
6.1车身颜色：符合GB7258规定的GB/T3181《漆膜颜色标准》中R03大红色
6.2车身漆料：车厢表面喷涂进口大红色光面漆
6.3整车标示：可按用户要求进行喷涂
7、车顶
7.1车厢后部右侧设置有铝合金安全梯；
7.2车厢上部铺设防滑板进行蒙皮，积水自然下流；
8、随车器材清单
|
类别 |
序号 |
名 称 |
规 格 |
数 量 |
单位 |
备 注 |
||||||||
|
随 车
技 术
文 件 |
1 |
消防车使用说明书 |
|
1 |
本 |
|
||||||||
|
2 |
消防车发票 |
|
1 |
单 |
|
|||||||||
|
3 |
消防车器材配置表 |
|
1 |
单 |
|
|||||||||
|
4 |
汽车底盘使用说明书 |
|
1 |
本 |
|
|||||||||
|
5 |
汽车底盘合格证 |
|
1 |
单 |
|
|||||||||
|
6 |
消防泵使用说明书 |
|
1 |
本 |
|
|||||||||
|
7 |
质量保修卡 |
|
1 |
单 |
|
|||||||||
|
8 |
随车附件（工具） |
|
1 |
套 |
原底盘随车附件、工具 |
|||||||||
|
灭 火
装 备 |
1 |
吸水管 |
100×2米 |
4 |
根 |
螺纹式 |
||||||||
|
2 |
滤水器 |
FLF100 |
1 |
件 |
螺纹式 |
|||||||||
|
3 |
分水器 |
FII80/65×2-1.6 |
1 |
件 |
内扣式 |
|||||||||
|
4 |
集水器 |
JII100/65×2-1.0 |
1 |
件 |
内扣式 |
|||||||||
|
5 |
水带 |
13-65-20 |
6 |
盘 |
低压；内扣式 |
|||||||||
|
6 |
水带 |
13-80-20 |
2 |
盘 |
低压；内扣式 |
|||||||||
|
7 |
异径接口 |
KJ65/80 |
2 |
件 |
内扣式 |
|||||||||
|
8 |
水带包布 |
DT-SB |
4 |
件 |
|
|||||||||
|
9 |
护带桥 |
长570 |
1 |
副 |
|
|||||||||
|
10 |
水带挂钩 |
|
4 |
件 |
|
|||||||||
|
11 |
地上消火栓扳手 |
QT-DS1；长400 |
1 |
件 |
|
|||||||||
|
12 |
地下消火栓扳手 |
长860 |
1 |
件 |
|
|||||||||
|
13 |
吸水管扳手 |
FS100 |
2 |
件 |
|
|||||||||
|
14 |
直流开关水枪 |
QZG3.5/7.5；65 |
1 |
支 |
低压；内扣式 |
|||||||||
|
15 |
直流开花水枪 |
QZK3.5/7.5；65 |
1 |
支 |
低压；内扣式 |
|||||||||
|
16 |
消防桶 |
|
1 |
个 |
|
|||||||||
|
破 拆 救 生 工 具 |
1 |
灭火器 |
3㎏ |
1 |
具 |
|
||||||||
|
2 |
铁锹 |
长1050 |
1 |
件 |
|
|||||||||
|
3 |
消防腰斧 |
长390 ；GF-285 |
1 |
件 |
|
|||||||||
|
4 |
丁字镐 |
QTF-DG；长830 |
1 |
件 |
|
|||||||||
|
5 |
铁铤 |
长1060 |
1 |
件 |
|
|||||||||
|
说 明 |
1、凡未列入该配置表中其他总成、部件均为用户要求选配。 2、发车时销售员应将提车单与此表一并到采购部制单员处办理器材配置领取手续。 |
|||||||||||||
|
类别 |
序号 |
水罐消防车 |
备注 |
|
||||||||||
|
器材名称 |
数量 |
|
||||||||||||
|
随 车
技 术
文 件 |
1 |
消防车使用说明书 |
1 |
|
|
|||||||||
|
2 |
消防车合格证 |
1 |
|
|
||||||||||
|
3 |
消防车器材配置表 |
1 |
|
|
||||||||||
|
4 |
汽车底盘使用说明书 |
1 |
|
|
||||||||||
|
5 |
汽车底盘合格证 |
1 |
|
|
||||||||||
|
6 |
消防泵使用说明书 |
1 |
|
|
||||||||||
|
7 |
质量保修卡 |
1 |
|
|
||||||||||
|
8 |
随车附件（工具） |
1 |
原底盘随车附件、工具 |
|
||||||||||
|
灭 火
装 备 |
1 |
消防吸水管 |
≥8 |
|
|
|||||||||
|
2 |
滤水器 |
1 |
|
|
||||||||||
|
3 |
分水器 （二分水） |
1 |
|
|
||||||||||
|
4 |
集水器 |
1 |
|
|
||||||||||
|
5 |
￠65水带（20m） |
6 |
|
常压 |
|
|
||||||||
|
6 |
￠80水带 (20m) |
2 |
|
常压 |
|
|||||||||
|
7 |
异径接口 |
2 |
|
|
||||||||||
|
8 |
水带包布 |
4 |
|
|
||||||||||
|
9 |
护带桥 |
1 |
|
|
||||||||||
|
10 |
水带挂钩 |
4 |
|
|
||||||||||
|
11 |
地上消火栓扳手 |
1 |
|
|
||||||||||
|
12 |
地下消火栓扳手 |
1 |
|
|
||||||||||
|
13 |
吸水管扳手 |
2 |
|
|
||||||||||
|
14 |
消防水枪 |
2 |
开花水枪1支、直流开关水枪1支、 |
|
||||||||||
|
15 |
消防桶 |
1 |
|
|
||||||||||
|
破 拆 救 生 工 具 |
1 |
灭火器 |
1 |
|
|
|||||||||
|
2 |
铁锹 |
1 |
|
|
||||||||||
|
3 |
消防腰斧 |
1 |
|
|
||||||||||
|
4 |
丁字镐 |
1 |
|
|
||||||||||
|
5 |
铁铤 |
1 |
|
|
||||||||||
整车价格：19.8
