串口服务器

产品不配带光盘，产品资料下载地址：http://www.usr.cn/Product/121.html（复制到浏览器打开，点击“资料下载”）

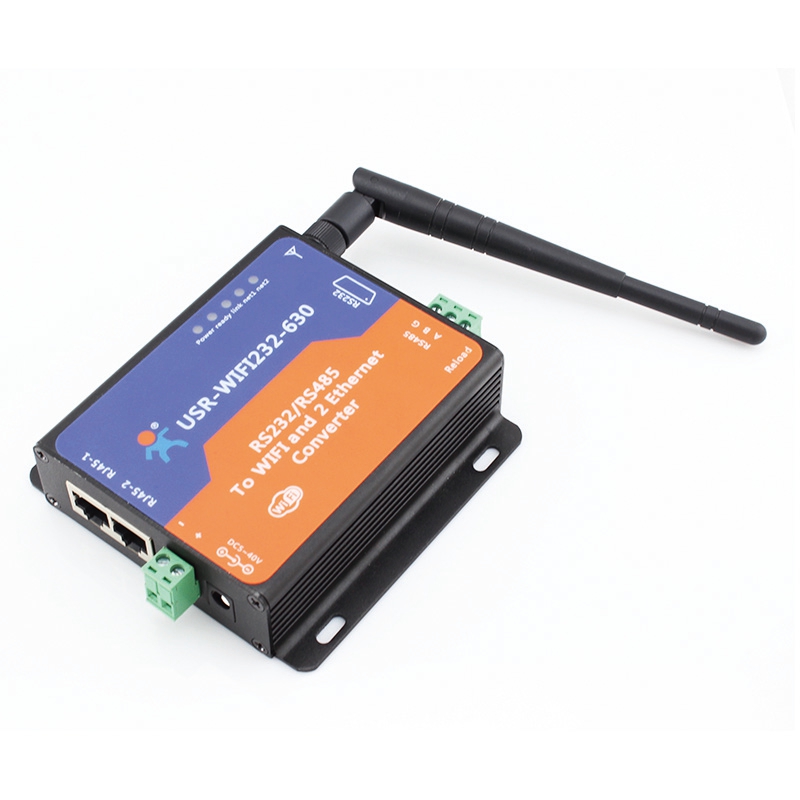

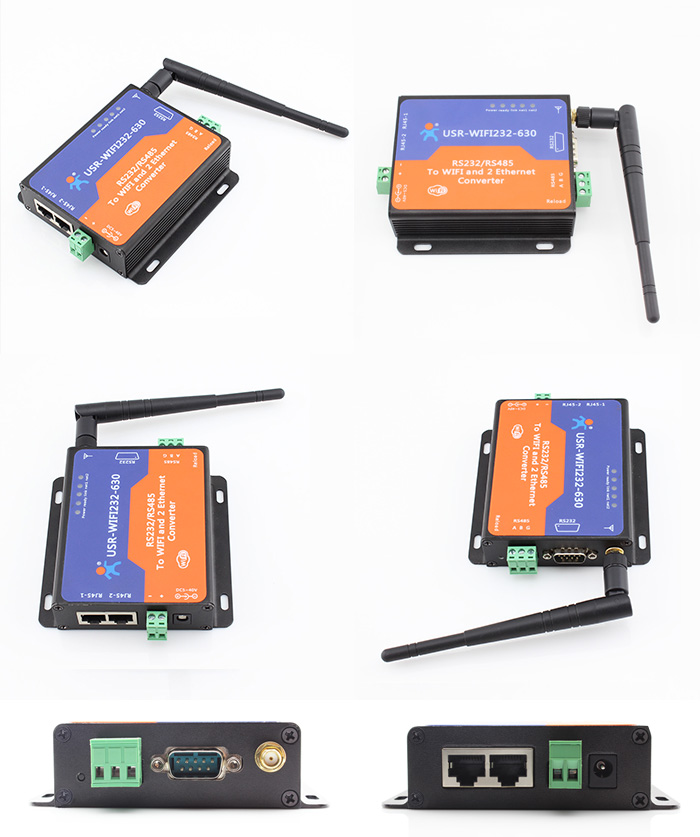

产品型号：USR-WIFI232-630

    WIFI双网口串口服务器提供串口转WIFI、串口转以太网、以太网转WIFI功能，能够将RS-232/485串口转换成TCP/IP网络接口，实现RS-232/485串口与WIFI/以太网的数据双向透明传输。

    使得串口设备能够立即具备TCP/IP网络接口功能，连接网络进行数据通信，极大的扩展串口设备的通信距离。

WIFI232-630串口服务器特点：

• 1.板载UART 转WIFI 核心模块（USR-WIFI232-D2），包含该模块的所有特性，具体参数请参看模块说明；
• 2.支持硬件流控（RTS/CTS）的RS232 接口，和计算机引脚定义一致的公口(针)；
• 3.Reload 重载初始配置按钮，再也不用担心设置错误（工作状态下，按下3秒松手即可载入默认设置并自动重启）；
• 4.丰富的状态指示灯Power、Ready、Link、NET1、NET2；
• 5.DB9 的第九针可与电源输入连接(PCB 背面焊盘跳线)，用于给传感器供电或者串口线向WIFI双网口串口服务器供电。
• 6.配套电源、串口线、网线方便客户使用
• 7.设计有定位孔，方便安装
• 8.贴片机批量贴片生产，品质保证，量大价优
• 9.提供TCPIP上位机编程例子 VB / DEPHI / Boland C++
• 10.最高支持波特率460800bps
• 11.可选TCP Server/TCP Client/UDP Server/UDP Client 工作模式，TCP Server模式时可支持多达32个Client连接
• 12.通讯距离远：两个串口服务器对传400米。测试条件：开阔地视距，两个WIFI串口服务器自行组网，57600波特率双向互传不丢包，轻松穿三层混泥土墙。品质堪比国际大品牌(如Gainspain)，信号强度高，亲测视距通讯距离可以到四百米左右(3dbi天线，用更好的天线可以更远)。

应用一：串口服务器作AP的应用

  串口服务器作为AP的应用场景

       如图中所示，WIFI串口服务器作为一个AP使用，其它WIFI串口服务器及电脑都可以作为STA连到这个串口服务器上，同时它也可以通过UART或485接口连到用户设备。

应用二：串口服务器作STA的应用

 串口作为STA的应用场景

       串口服务器做为STA（利用AP CLI接口）连接到其它AP上，组成一个无线网络。所有的STA都以AP做为无线网络的中心，STA之间的相互通信都通过AP转发完成。

应用三：串口服务器AP+STA的应用

  串口服务器AP+STA的应用场景

      串口服务器可以支持AP+STA的方式。即WIFI串口服务器同时支持一个AP接口，一个STA接口。这样模块可以作为二级无线路由器来使用。

应用四：串口服务器有线加无线的应用

 网线接无线的应用场景1

      USR-WIFI232-630作为AP使用时，其它电脑或设备都可以通过RJ45（即网线）连到这个串口服务器上。

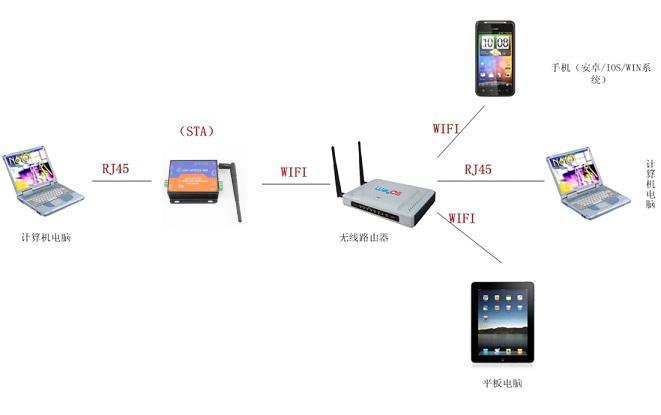

 网线接无线的应用场景2

      USR-WIFI232-630作为STA时，也可以网口端通过RJ45连电脑，无线端通过WIFI加入到无线路由中组网。

应用五：串口服务器网线桥接应用(无线工作在AP模式)

 网线桥接应用场景

      USR-WIFI232-630的无线配置成AP模式，将模块的DHCP服务器关掉，并将IP修改成跟路由器一个网段（网页中的“无线接入点设置”页面有相应的选项）。设置完成后，串口服务器的网口2连接路由器，网口1连接电脑。这样，电脑、串口服务器、路由器就在同一个网段。串口服务器相当于一个交换机桥连了路由器和电脑。

应用六：串口服务器无线桥接应用(AP+STA)

 无线串口应用场景

      USR-WIFI232-630的无线配置成AP+STA，将AP的SSID和加密方式、加密算法（网页中的“无线接入点设置”部分）设置成跟STA的参数（网页中的“无线终端设置”）的一样（AP下关掉DHCP服务器），并且让STA连上路由器（AP的IP手动设置成跟路由器一个网段）。这样无线双网口串口服务器就相当于一个无线交换机桥接到路由器中，实现了路由器的无线覆盖范围的拓展。span>

       我们承诺所有产品无条件质保两年，两年内任何情况下损坏我们都免费维修，为您免除后顾之忧。如果有您购买的产品使用过程中出现了问题，请先联系我们的客服人员，确定好故障，然后返回维修。
