一、光伏水泵简介
光伏水泵亦称太阳能水泵，主要由光伏扬水逆变器和水泵组成。具体应用时，再根据不同扬程和日用水量的需求配以相应功率的太阳能电池阵列，统称为光伏扬水系统。
光伏水泵的特点

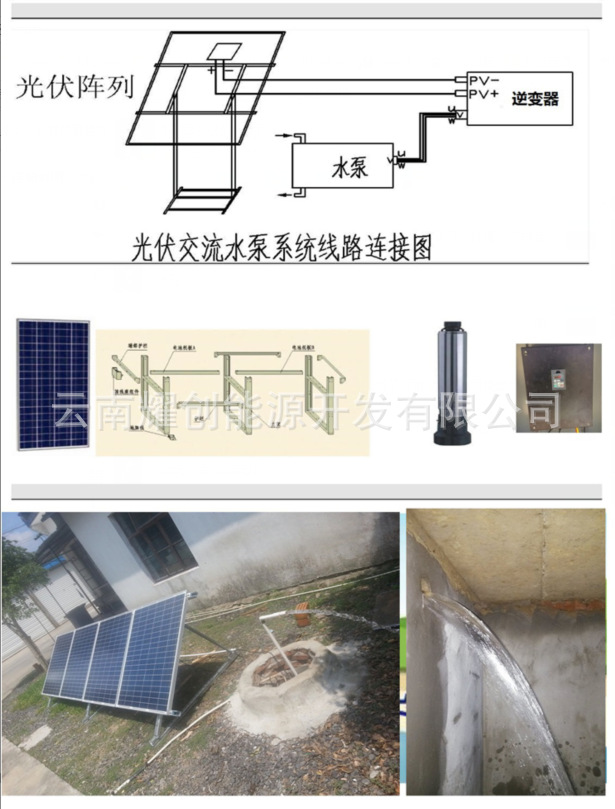

光伏水泵系统全自动运行，无需人工值守，系统主要由光伏扬水逆变器、光伏阵列、水泵组成。系统省却掉蓄电池之类的储能装置，以蓄水替代蓄电，直接驱动水泵扬水。
光伏扬水逆变器对系统的运行实施控制和调节，实现最大功率点跟踪。当日照充足时保证系统额定运行，当日照不足时，设定最低运行频率满足，确保太阳能电池电力的充分应用。
太阳电池阵列由多块太阳电池组件串并联而成，吸收日照辐射能量，将其转换为电能，为整个系统提供动力电源。
水泵从深井或江河湖泊等水源中提水，注入水箱/池，或直接接入灌溉或喷泉等系统。直流泵、交流泵、离心泵、轴流泵、混流泵、深井泵等均可使用。
光伏电源的优势
(1) 可靠:光伏电源很少用到运动部件，工作可靠。
(2) 安全，无噪声，无其他公害。不产生任何的固体，液体和气体有害物质，绝对的 环保。
(3) 安装维护简单，运行成本低，适合无人值守等优点。尤其以其可靠性高而备受关 注。
(4) 兼容性好，光伏发电可以与其他能源配合使用，也可以根据需要使光伏系统很方便的增容。
(5) 标准化程度高，可由组件串并联满足不同用电的需要，通用性强。
(6) 太阳能随处都有，应用范围广。
但是，光伏系统也有其缺点，比如:能量分散，间歇性大，地域性强。前期成本较高。
交流水泵利用太阳能，在无需任何外来能源的情况下可以机动灵活地用于农田灌溉、提供洁净人畜饮水、发展庭院经济、美化园区、构造彩色喷泉、为养鱼、养虾池增氧、海滨盐场供排水等。此外大量国际订货意向表明，这种高技术产品的国际市场前景令人十分鼓舞。交流水泵系统的应用不需要蓄电池，节省了电池更换的费用，减少了电池对环境造成的污染，作为一个刚刚崭露头角的产业，十分符合我国可持续发展的战略。
产品特点:寿命长、功耗低、噪音小、调速平衡、运行可靠、无干扰等。
光伏水泵系统利用来自太阳的持久能源，日出而作、日入而息，无需人员看管、无需化石能源、无需综合电网，独立运行、安全可靠。可与滴灌、喷灌、渗灌等灌溉设施配套应用，有效解决耕地灌溉问题，提高产量，节水节能，大幅降低传统能源、电力的投入成本。因此成为利用清洁能源替代化石能源的最为有效的方式，成为全球"粮食问题"、"能源问题"综合解决方案的新能源、新技术应用产品，特别符合国家建设"资源节约型"与"环境友好型"的社会发展战略。
二、案例介绍
（1）2014年12月，云南耀创能源开发有限公司在广西省南宁市马山县小都百村安装了一套7.5KW太阳能光伏水泵系统；该系统旨在解决全村人民的生活用水问题，小都百村提水站原有市电（380V）供电抽水，但因用电量大，逆变设备老旧，政府决定引用新型发电设备为水泵供水，替代原有的市电；该系统设计扬程为120至149米，流量10吨每小时，计划每天抽水80到100吨；以解决村民当日用水外，预备3日的生活用水。
南宁位于广西中南部，是广西壮族自治区的首府，大致位于东经108度，北纬22度。年均降雨量达1304.2毫米，主要集中在5—8月份这一段时间里，平均相对湿度为79%。年平均有效光照时间为：3.75小时/天（数据来源NASA网址
https://eosweb.larc.nasa.gov/cgi-bin/sse/grid.cgi?&num=289113&lat=22&hgt=100&submit=Submit&veg=17&sitelev=&email
=skip@larc.nasa.gov&p=grid_id&step=2&lon=108）
|
Lat 22 Lon 108 |
Jan | Feb | Mar | Apr | May | Jun | Jul | Aug | Sep | Oct | Nov | Dec |
Annual （年平均） |
| 22-year Average | 2.41 | 2.69 | 3.24 | 3.86 | 4.38 | 4.53 | 4.63 | 4.55 | 4.34 | 3.91 | 3.42 | 3.02 |
3.75 |
适合使用太阳能发电来供电；但较昆明地区少，光伏水泵配置的国家标准是光伏电池板等于水泵功率的1.3-1.5倍，具体情况根据不同的安装地点自由调整。
本次我公司给小都百村7.5KW光伏水泵系统配置的电池板功率是10800WP，采用108片100W多晶硅A级高效电池板，36串3并的方式进行发电供电，逆变器采用太阳能水泵专用11KW云南·耀创光伏水泵逆变器，完全满足了光伏提水的要求。
具体配置及参数如下：
| 项目 | 规格(W) | 扬程/流量 | 输入电压 | 输出电压 | 数量 | 占地面积（㎡） |
| 多晶硅电池板 | 100 |
扬程： 149米； 流量： 10吨/小时 |
560V | 380V | 108 | 120 |
|
光伏水泵 逆变器 |
11000 | 1 | ||||
| 水泵 | 7500 | 1 | ||||
|
光伏防雷 汇流箱 |
4进1出/40A | 1 | ||||
| 光伏支架 | —— | 1 | ||||
| 线缆 | DC 4m㎡ | 200 | ||||
| AC10m㎡ | 200 |
（2）设备参数

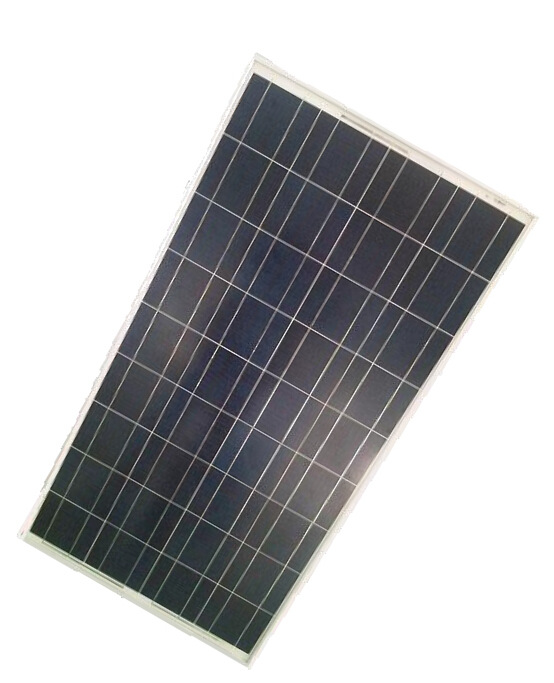

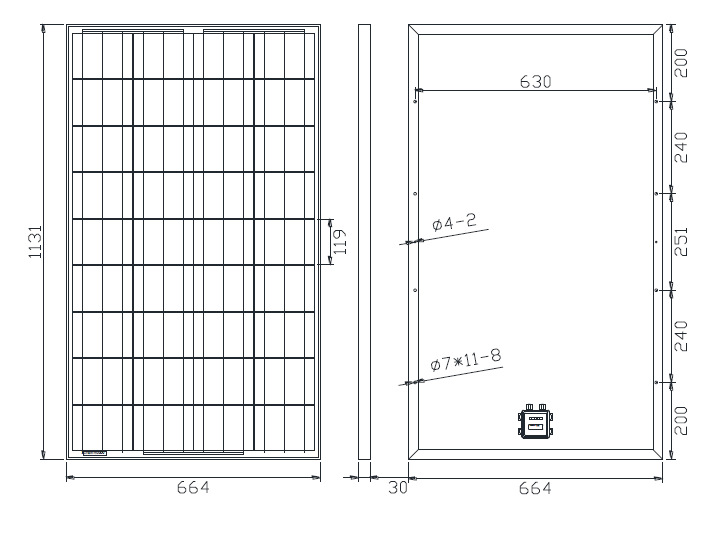

A：多晶硅电池板
YC100WP(36)
质保：
10年免费维修更换；25~30年正常使用寿命；
12年90%功率输出保证；
25年80%功率输出保证
主要性能参数表
|
项目 |
YC100WP(36) |
|
最大功率(Pmax) |
100Wp |
|
额定电压 (Vm) |
17.4V |
|
额定电流 (Im) |
5.75A |
|
开路电压 (Voc) |
21.7V |
|
短路电流(Isc) |
6.31A |
|
电池效率 |
16.6% |
|
电池片 |
多晶 156×119mm |
|
功率公差 (Pmax) |
0 ~ +3% |
|
电池片数 |
36片串 |
|
电池板尺寸 |
1131×664×30mm |
|
重量 |
8.6Kg |
|
最大系统电压 |
1000V DC |
|
工作温度范围 |
-40℃ ~ +85℃ |
|
一般使用温度控制 |
47℃ |
|
包装 |
448pcs/ 20'GP |
|
1008pcs/ 40'HQ |
注意: 以上参数均为在标准测试条件：1,000W/㎡, 光强： 1.5, 温度：25℃ 测试所得
B：11KW水泵逆变器
|
Model/型号 |
YC-0110 |
|
|
Max. input voltage(V)/最高输入电压 |
880 |
|
|
MPPT voltage range(V)/MPPT 电压范围 |
400-750 |
|
|
Recommend input work voltage(V)/推荐输入电压 |
560 |
|
|
Max. input current(A)/最大输入电流 |
40 |
|
|
Max. MPPT efficiency/最大效率 |
97% |
|
|
Recommend pv array power(kw)/推荐组件阵列功 |
16.4 |
|
|
Input road/输入路数 |
2 |
|
|
Max, drive motor power(kw)/最大驱动功率 |
9.2 |
|
|
Rated output voltage(V)/额定输出电压/额定输出电压 |
380V |
|
|
Output frequency/输出频率 |
0-50HZ&60HZ |
|
|
Max. system efficiency/最大系统效率 |
98% |
|
|
Operating temperature range/运行温度 |
-10-+40℃ |
|
|
Cooling method/降温方式 |
Nature cooling and air cooling 自然冷却和风机冷却 |
|
|
Display/显示 |
LCD |
|
|
Altitude/海拔 |
1000m,above 1000m needs to derate power, 1000米以上需降级使用 |
|
|
Meet the standards/符合标准 |
EN 50178; IEC/EN 62109-1; IEC 61800 |
|

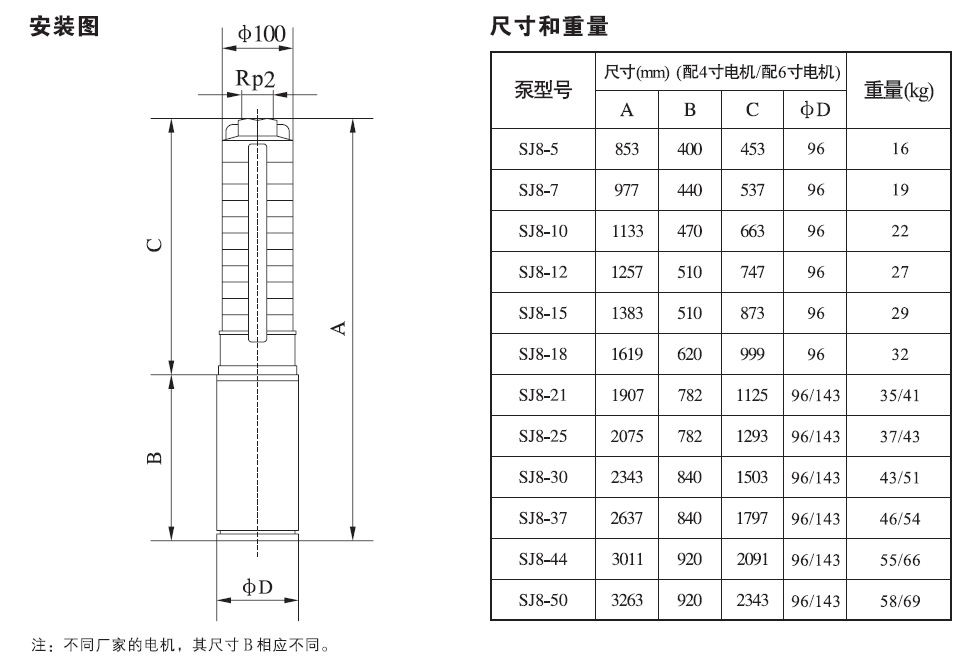

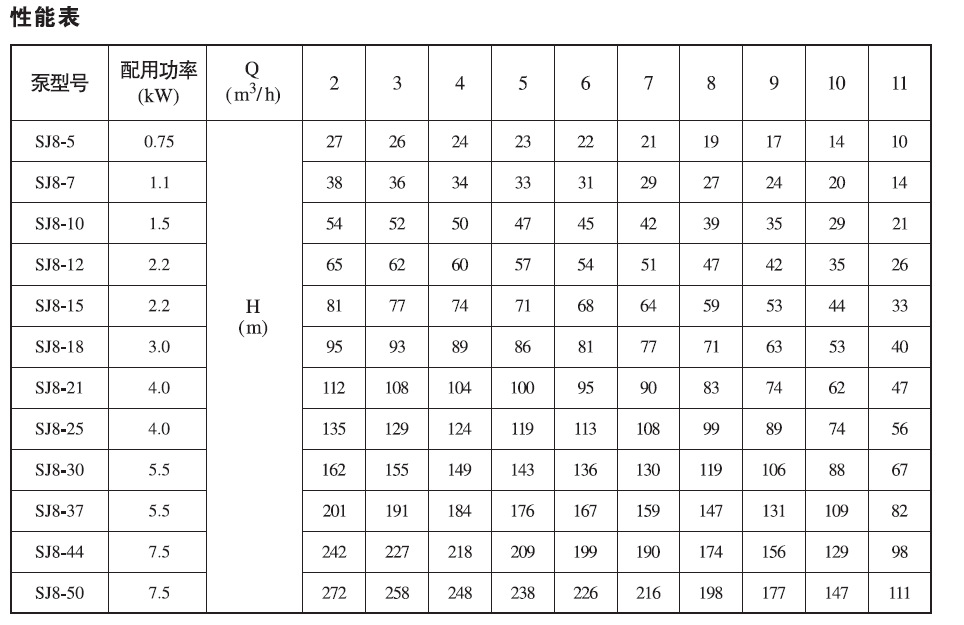

C、7.5KW深井泵

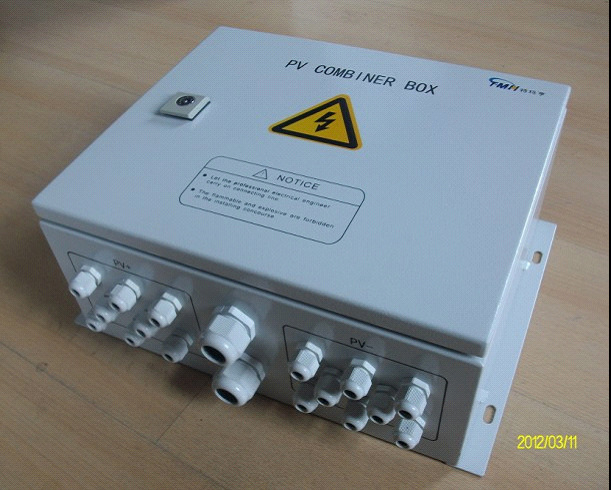

D、光伏防雷汇流箱：
主要特点：
l 最多可接入4路光伏电池串列，单路输入阵列最大电流为10A；
l 总输出可承受最大电流为40A，最高开路电压为880VDC；
l 单路光伏阵列加入高压熔断器保护、防反保护（可选）；
l 光伏专用高压防雷器保护；
l 光伏专用高压断路器控制输出；
l 满足室外安装要求，防护等级IP65；
l RS485远程监控功能（选配）。
部件清单：
|
编号 |
功能说明 |
|
1 |
光伏阵列输入正（直流熔断器） |
|
2 |
光伏阵列输入负 |
|
3 |
直流断路器 |
|
4 |
光伏阵列输入防反 |
|
5 |
总输出正、负 |
|
6 |
防雷器 |
|
7 |
接地 |

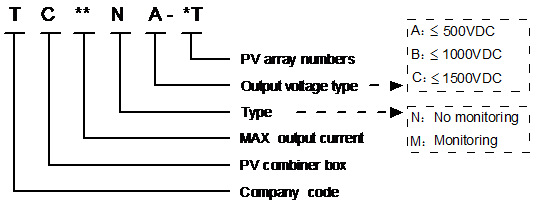

型号说明
技术数据
|
技术参数 |
TC40NB-4T |
|
输入参数 |
|
|
输入光伏组件路数 |
4路 |
|
单路阵列最大电流 |
10A |
|
输入过流熔断器 |
10A |
|
单路阵列正、负线径尺寸 |
PG9、4mm2 |
|
输出参数 |
|
|
输出路数 |
1路 |
|
输出最大电流 |
40A |
|
输出最高电压 |
直流880V |
|
总输出直流断路器 |
有 |
|
总输出正、负线径尺寸 |
PG21、16mm2 |
|
其他参数 |
|
|
防护等级 |
IP65 |
|
温度范围 |
-30℃ ～ +60℃ |
|
参考重量 |
10Kg |
|
体积（深mm X 宽mm X 高mm） |
400 X 300 X 160 |
|
冷却方式 |
自然冷却 |
|
防雷保护 |
有 |
|
接地线径尺寸 |
≥6mm2 |

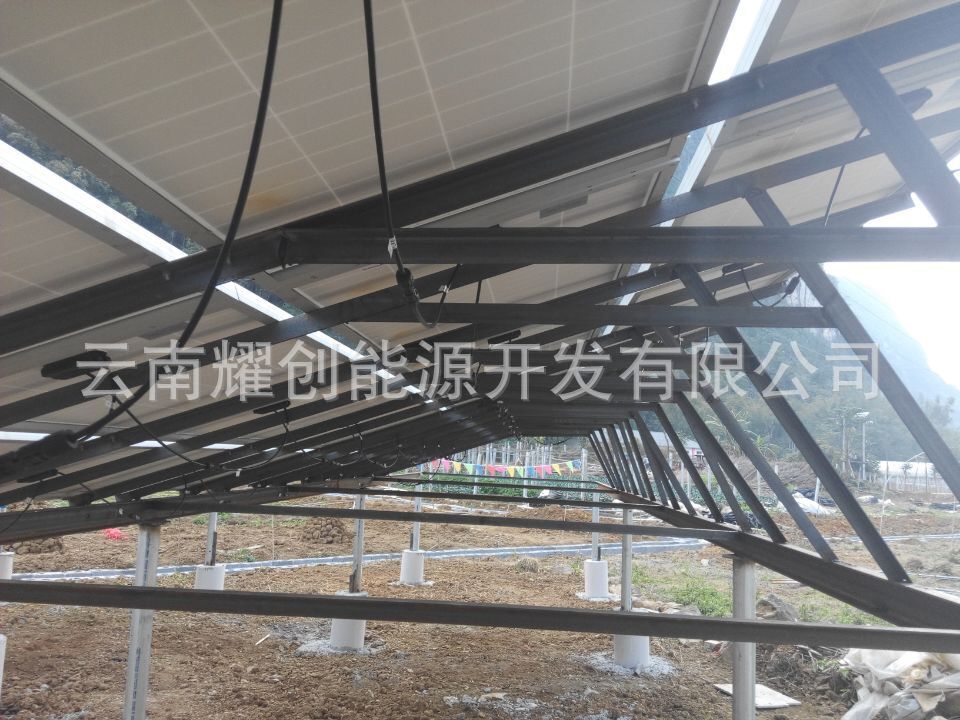

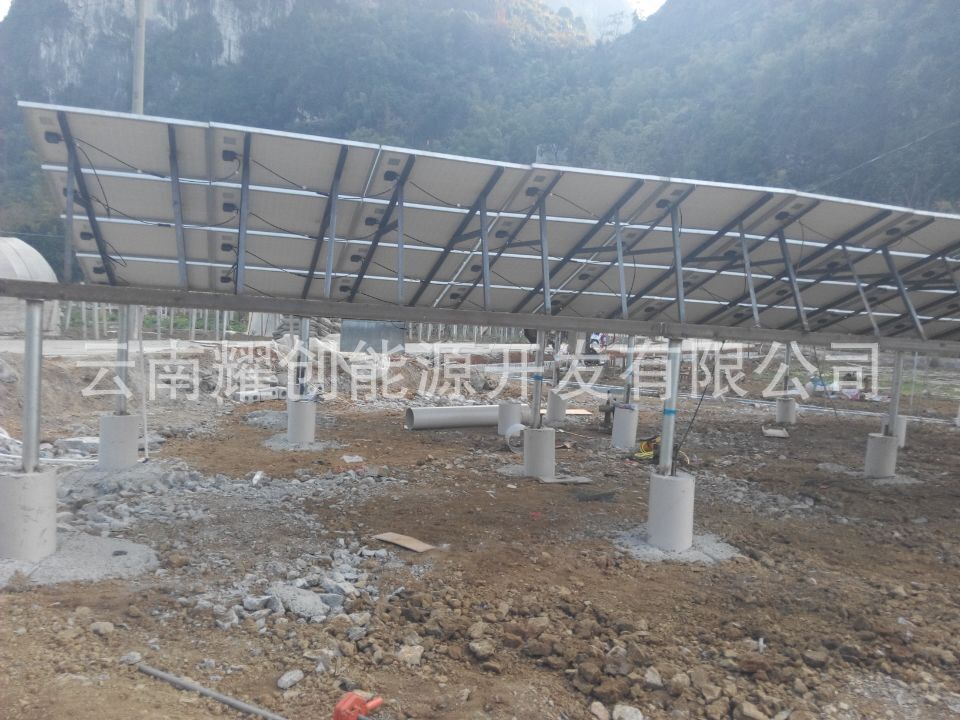

E、光伏支架

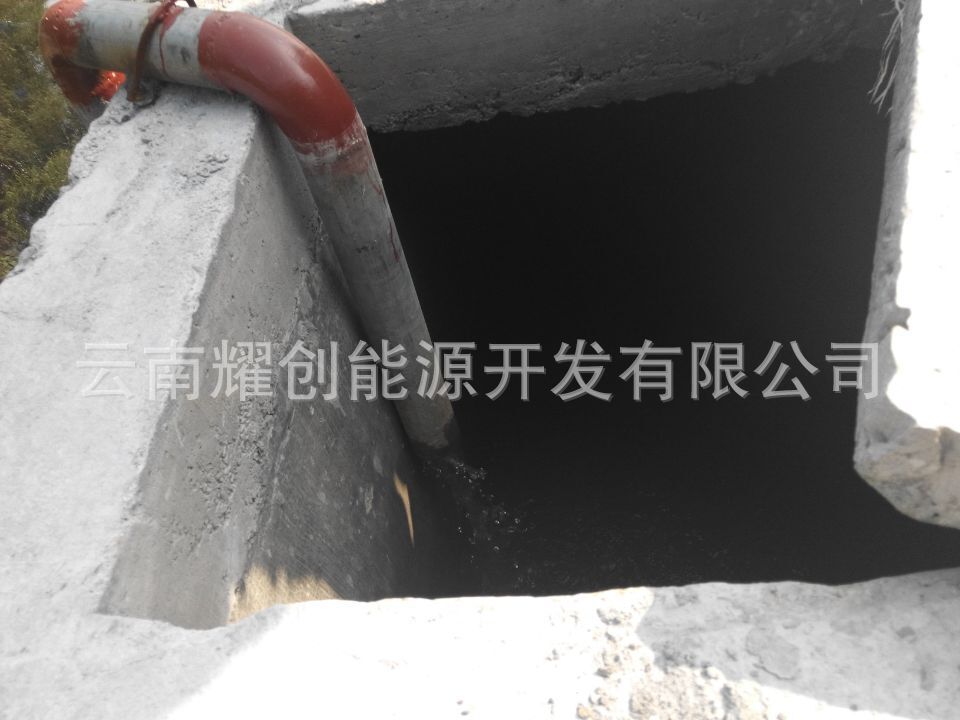

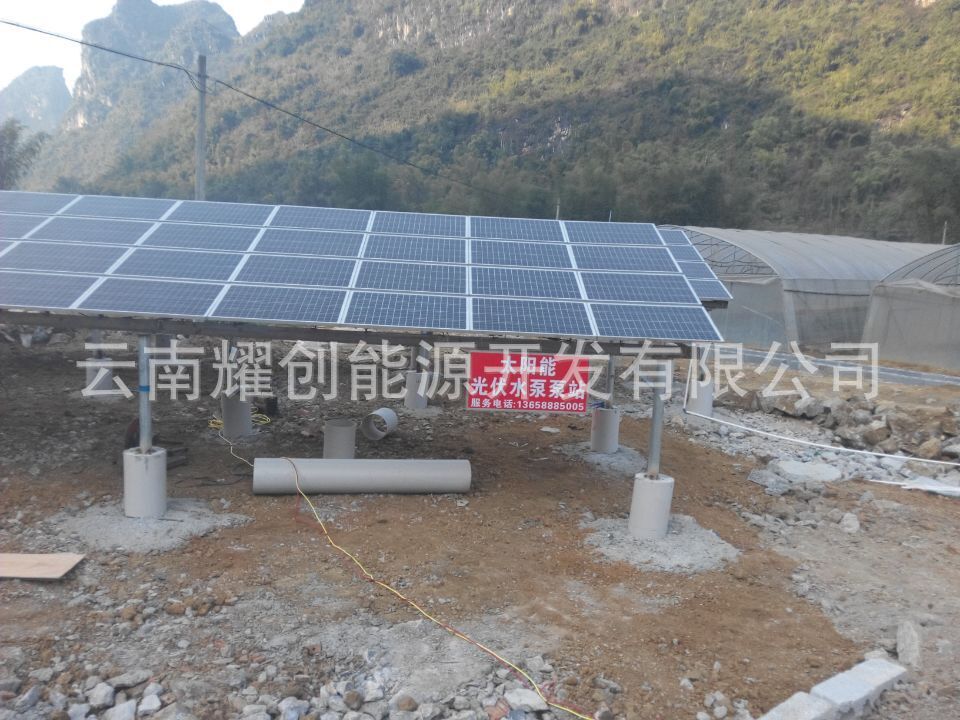

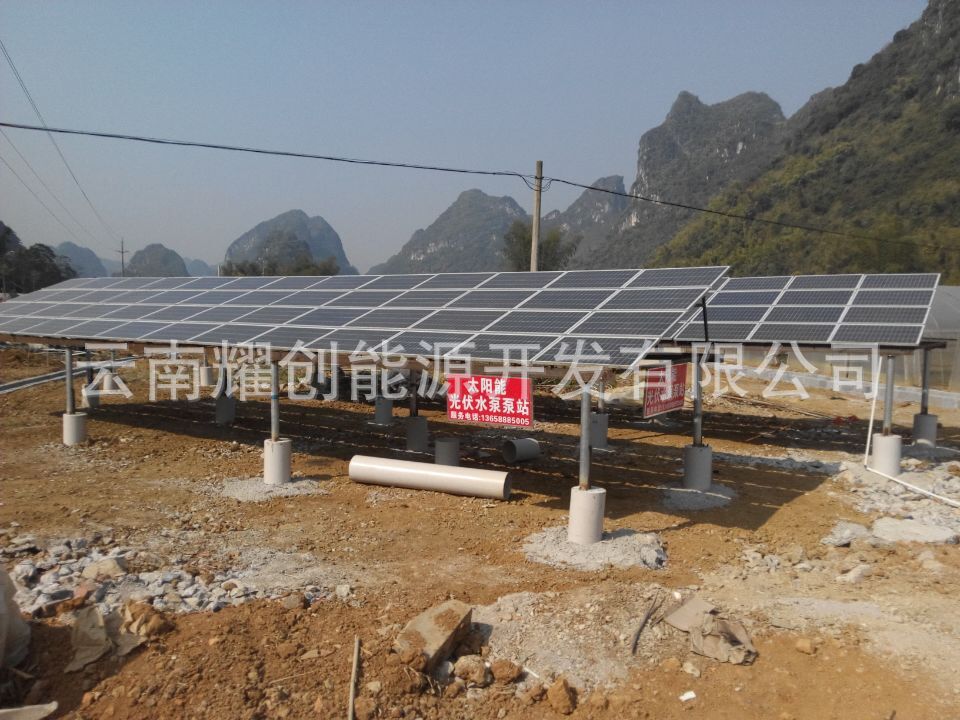

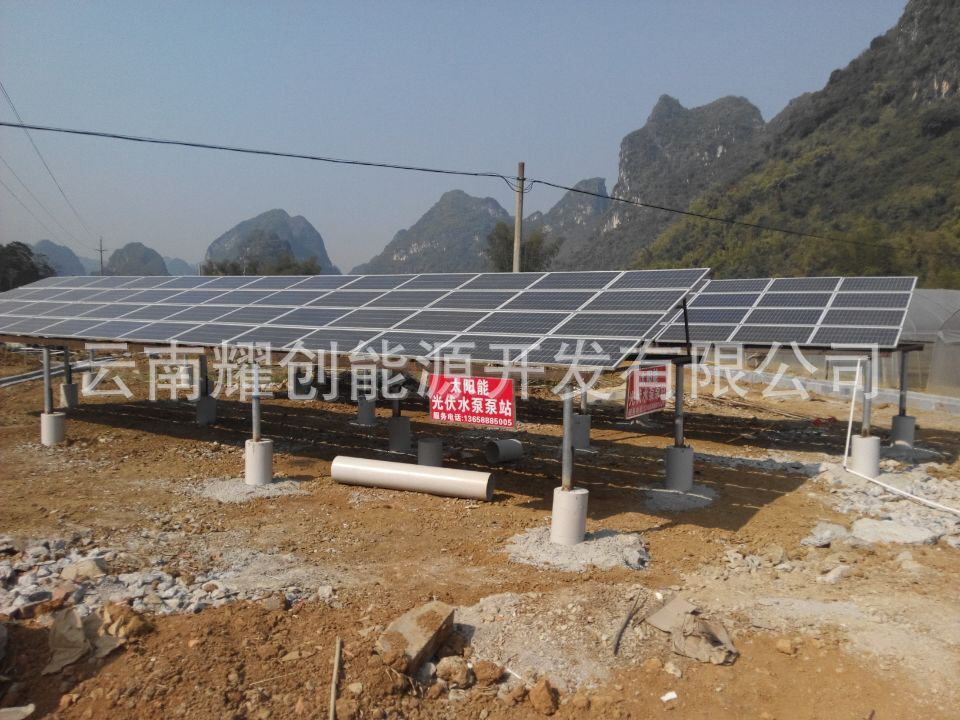

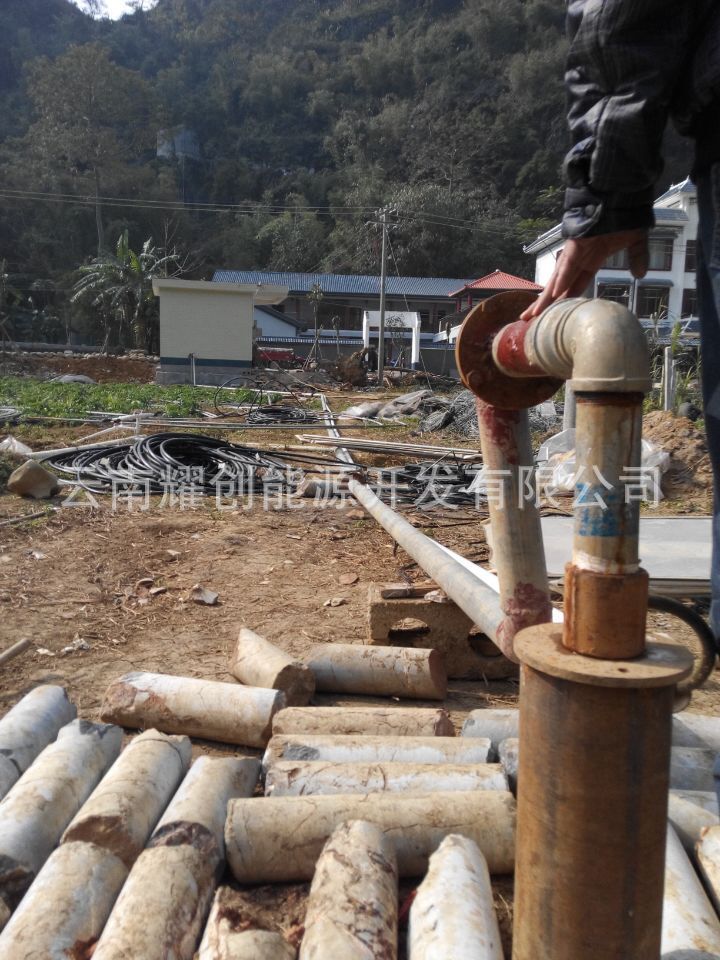

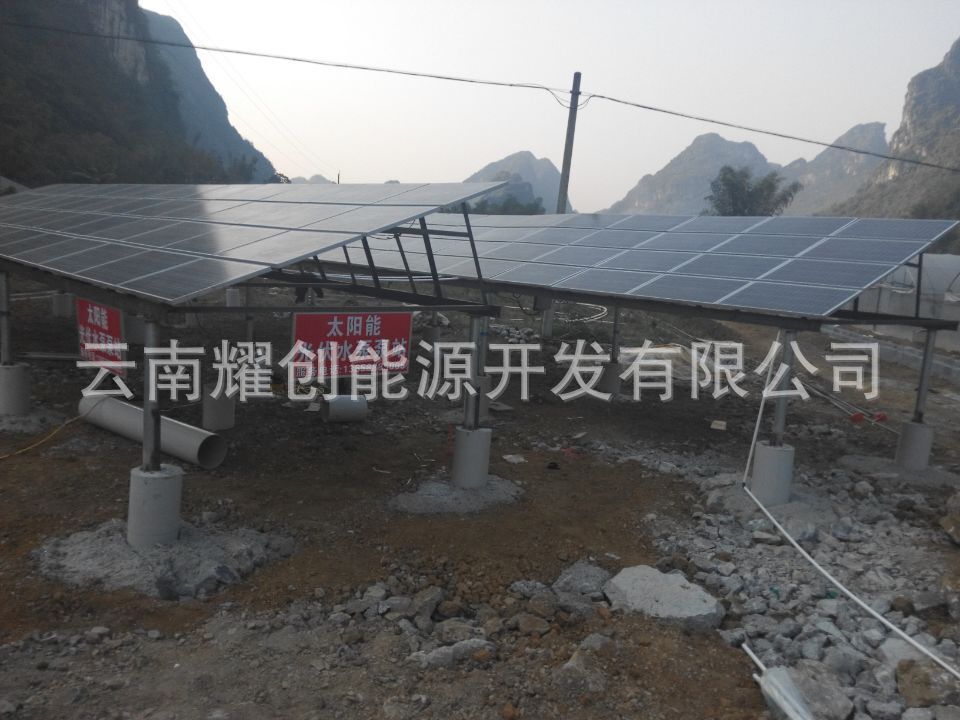

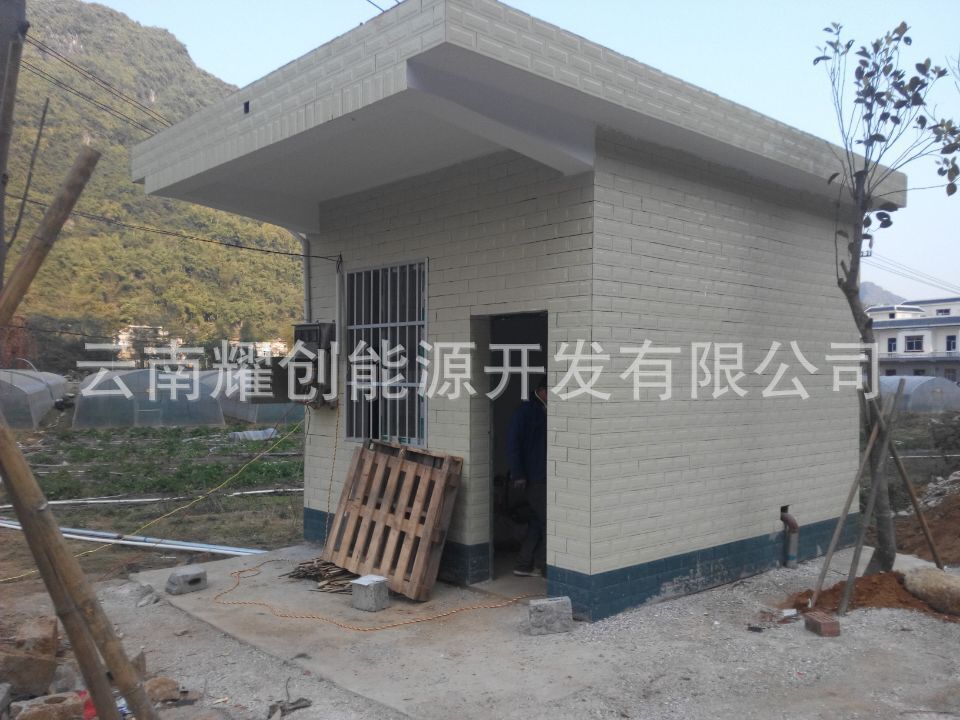

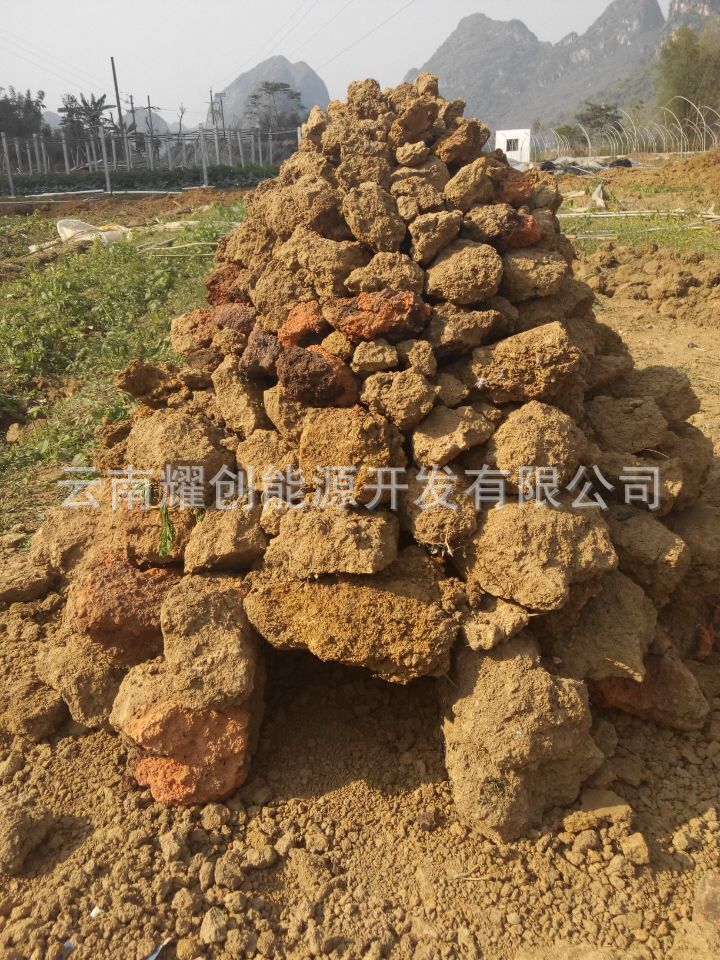

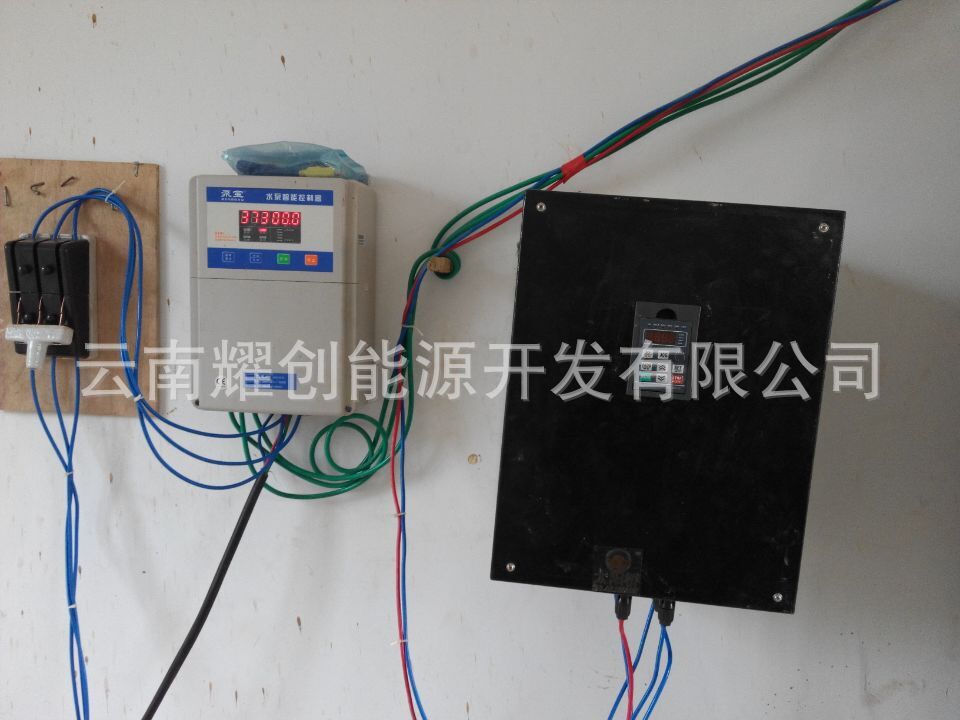

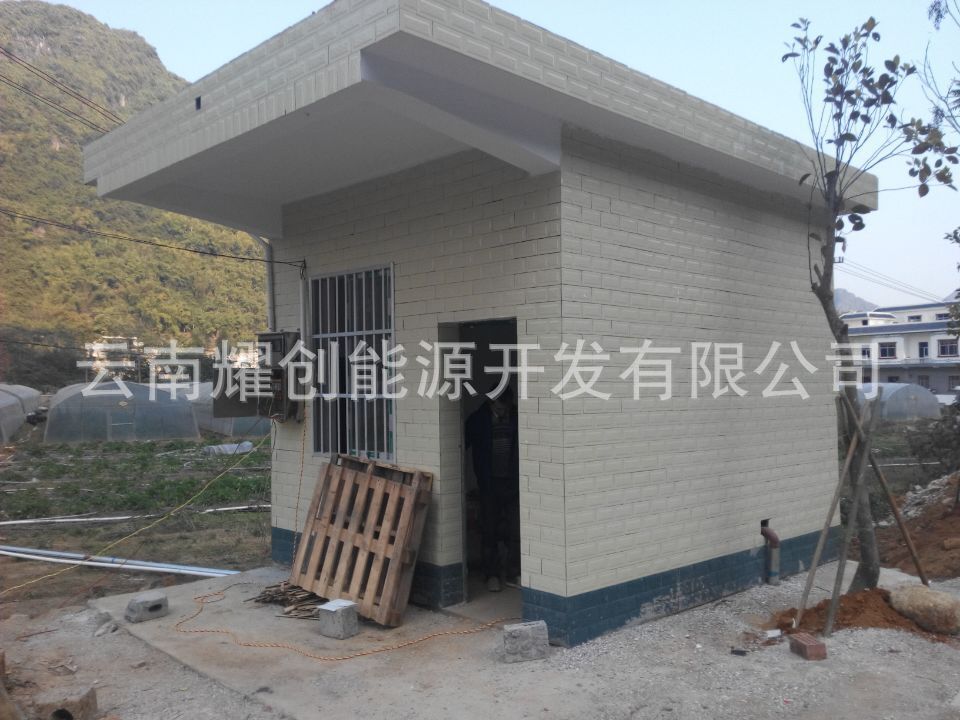

F、本次工程相关图片：
